按高度分割

注意! 该插件适用于指定版本的 Autodesk 产品!

要使用已购买的许可证,请使用 个人账户 安装在您计算机上的 ModPlus 软件
原价: 0.00 USD
6.00 USD
  • 按标高、参照平面、楼板、梁或指定参数分割墙和柱

    图标

    32x32px 16x16px dark 32x32px dark 16x16px

    使用方法

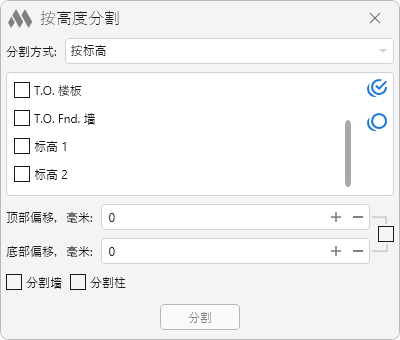

    该插件允许通过多种分割方式对墙体和/或柱子进行按高度分割。分割方式可在窗口顶部的下拉列表中选择:

    1

    在窗口中部显示所选分割方式的设置。

    在下方对应的字段中,可以为分割后得到的新墙体和/或柱子设置顶部偏移(向上)和/或底部偏移(向上)。在这些字段的右侧有一个复选框,可设置相同的偏移值以保持关联(见下文)。对于最上方的墙体不会设置顶部偏移,对于最下方的墙体不会设置底部偏移。

    分割墙分割柱选项用于指定需要处理的元素。

    点击分割按钮后,会提示选择处理的元素 – 手动选择或选择视图中的所有元素。然后,所选元素将按照所选的分割方式进行分割。

    插件支持以下分割方式:

    按标高

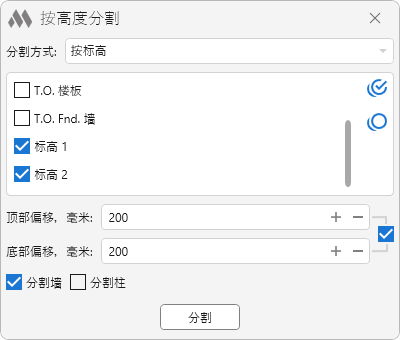

    根据指定的标高分割墙体和/或柱子。标高从可用标高列表中选择:

    2

    按参照平面

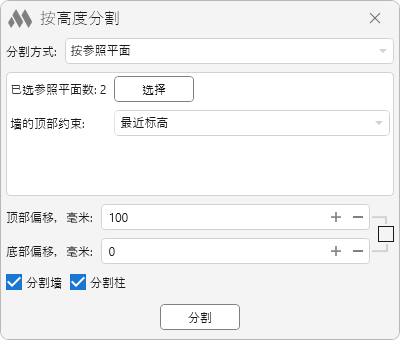

    根据所选的参照平面分割墙体和/或柱子。要使用该分割方式,需点击选择按钮选择参照平面:

    3

    对于该方法以及后续所有方法,还需指定墙体的顶部关联:

    • 最近标高 – 墙体顶部将关联到最近的标高;
    • 最近的顶部标高 – 墙体顶部将关联到位于其上的最近标高。如果未找到上方标高,则关联到最近的标高;
    • 未连接高度 – 墙体顶部不会关联到标高。

    所有新墙体的底部将关联到最近的标高。

    最大高度

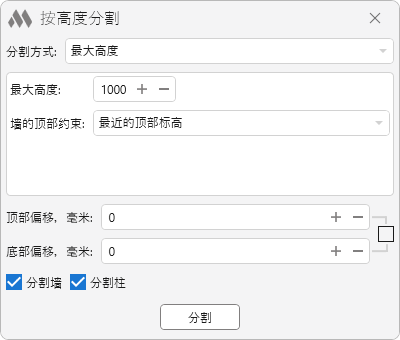

    将墙体和/或柱子分割为若干部分,每部分的高度不超过指定值:

    4

    例如,如果最大高度为2000 mm,而墙体高度为5000 mm,则该墙体将被分割为3段,每段1667 mm。

    精确高度

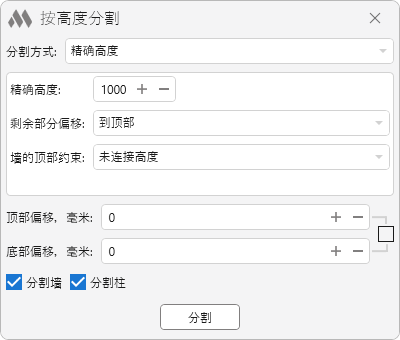

    将墙体和/或柱子分割为指定高度的部分:

    5

    如果墙体和/或柱子的高度不能被指定值整除,则余数将根据所选方式调整:到顶部 到中间到底部

    按数量

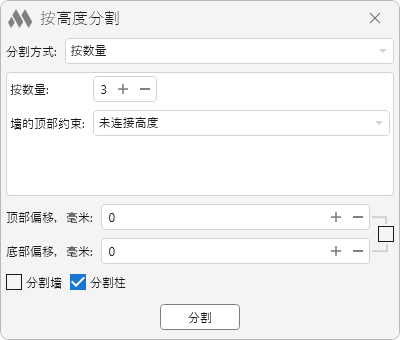

    将墙体和/或柱子分割为指定数量的部分:

    6

    按楼板或梁

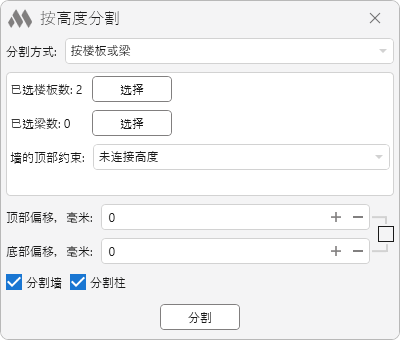

    根据所选楼板和/或梁分割墙体和/或柱子。要使用该方法,需点击选择按钮选择楼板和梁:

    7

    备注

    插件通过复制原始墙体并修改其关联来实现分割。具有可变厚度横截面的墙体无法正确处理!

    轮廓已修改(通过草图定义)的墙体,仅在 Revit 2022 及以上版本中可被正确处理!

    保持关联的插件示例

    在将高墙体分割为多个部分并设置上下偏移时,建议上下偏移值保持一致,以避免墙体之间产生间隙或重叠。

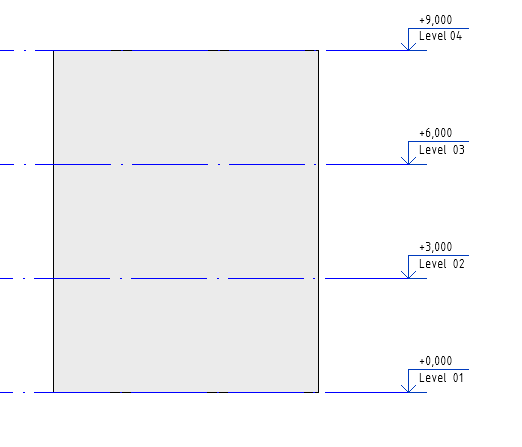

    如下图所示的墙体:

    9

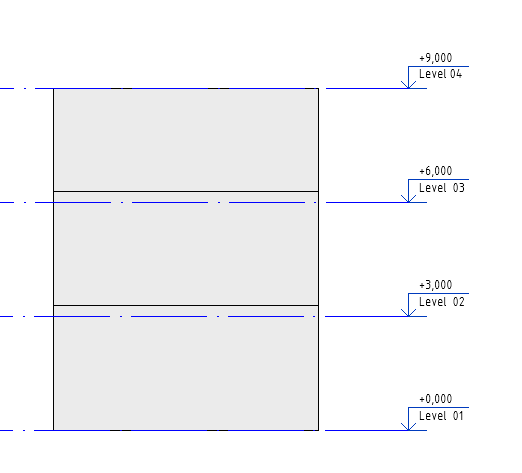

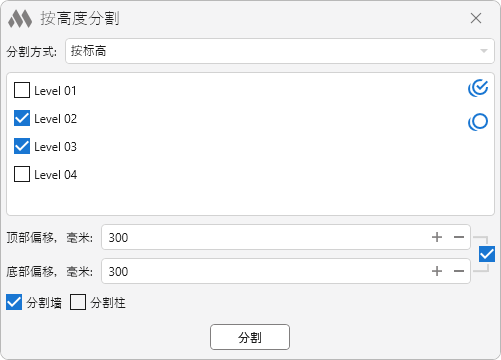

    将其按 Level 02 和 Level 03 分割,并向上偏移300 mm:

    10

    11
