钢筋分割

图标

使用方法

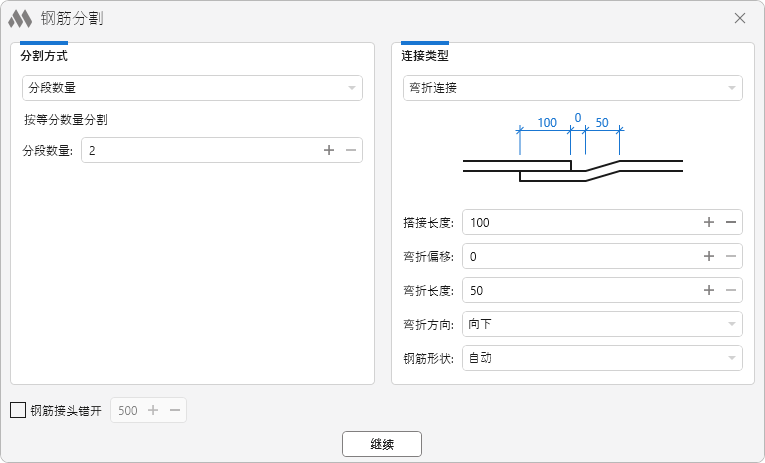

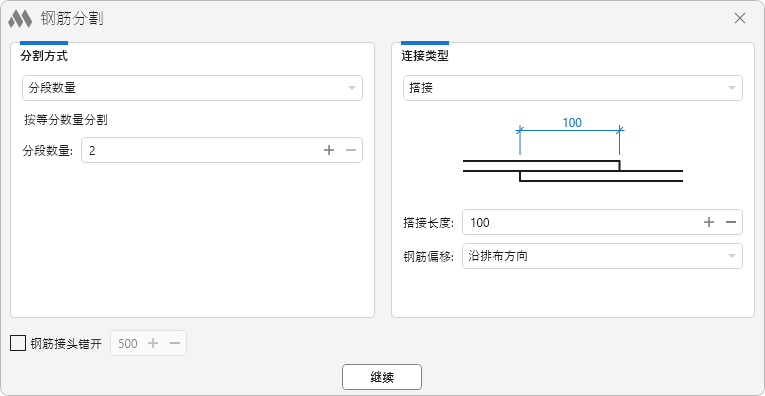

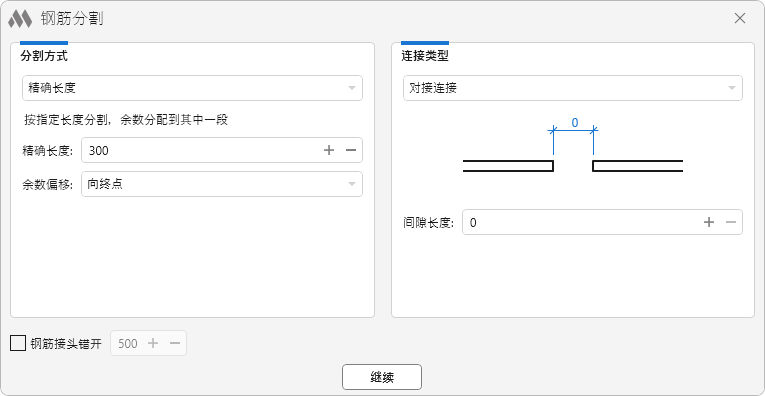

在对话框中设置钢筋的分割方式（左侧）和分割后钢筋接头的处理方式（右侧）。这些方式的详细说明请参见帮助文档。

点击 继续 按钮后，会弹出一个对话框，其中包含以下钢筋选择方式：

• 选择直钢筋 — 允许手动选择需要分割的钢筋。
• 视图中的直钢筋 — 选择视图中显示的所有直钢筋。
• 基础中的直钢筋 — 选择基础，插件会选取其中包含的所有直钢筋。

在分割钢筋时，插件会同时考虑分割方式和接头连接方式的设置。

例如，如果将长度为 1000 的钢筋分割为精确长度 500 mm，并启用 100 mm 搭接，插件会在分割后保持指定的钢筋长度。

这样将得到两个 500 mm 长的钢筋和一个 200 mm 长的附加钢筋，从而保证钢筋组的总长度为 1000 mm，并且所有钢筋的搭接长度为 100 mm。

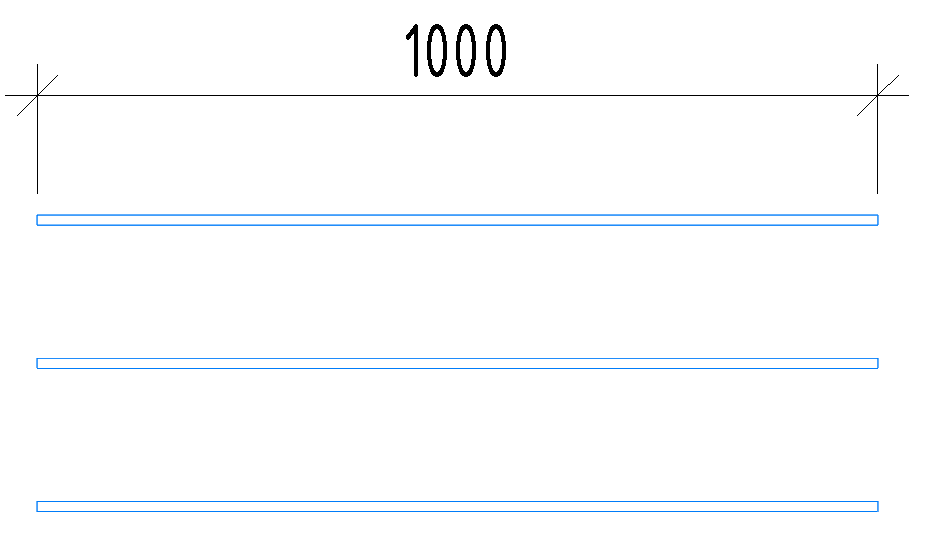

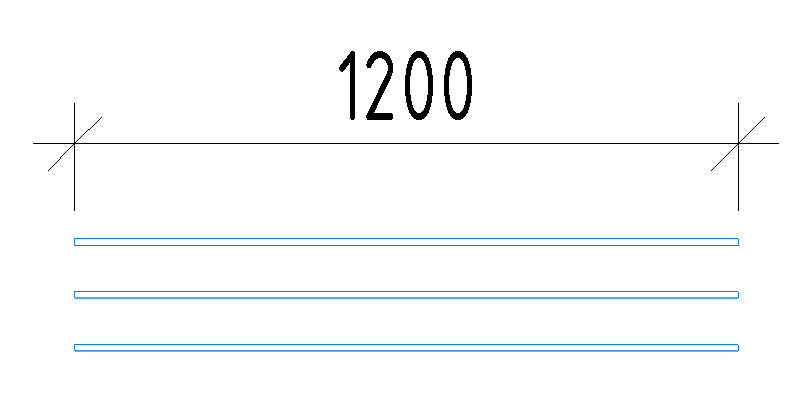

分割前：

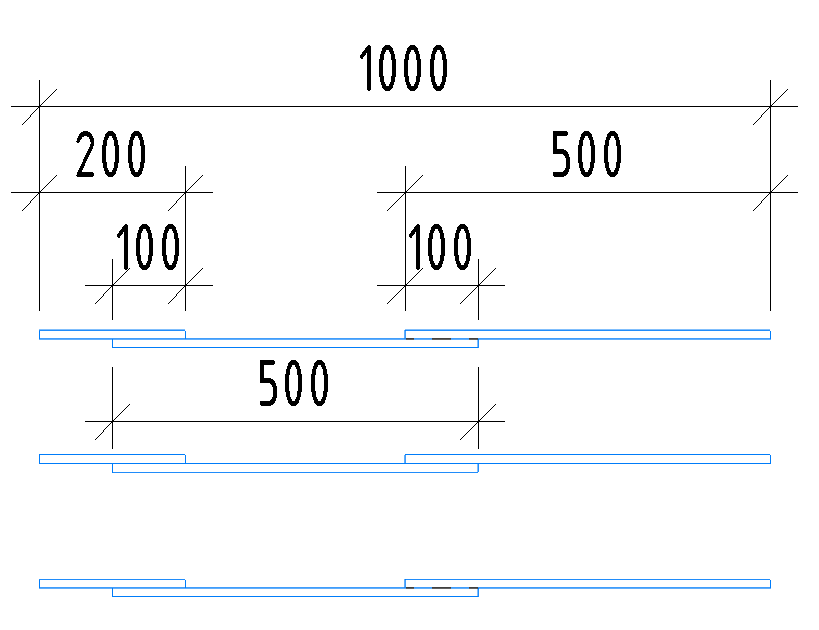

分割后：

无论选择哪种分割方式或连接方式，在插件窗口底部都可以使用 钢筋接头错开 选项。启用该选项后，每隔一根钢筋会向起点方向偏移指定的错开距离（100 到 2000 mm），并生成两根钢筋代替一根。

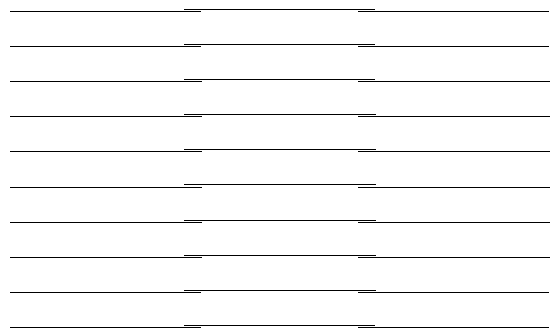

未启用接头错开：

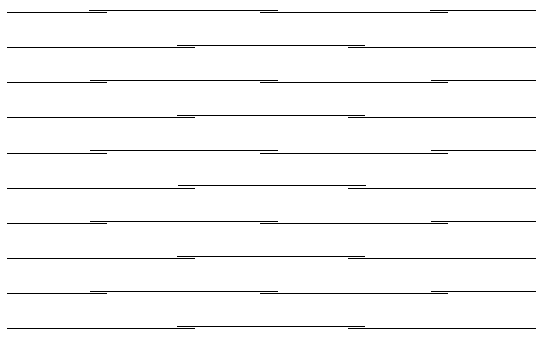

启用接头错开：

分割方式

用于将钢筋分割成若干部分。分割长度取决于所选方式：

• 最大长度
• 数量
• 精确长度

最大长度

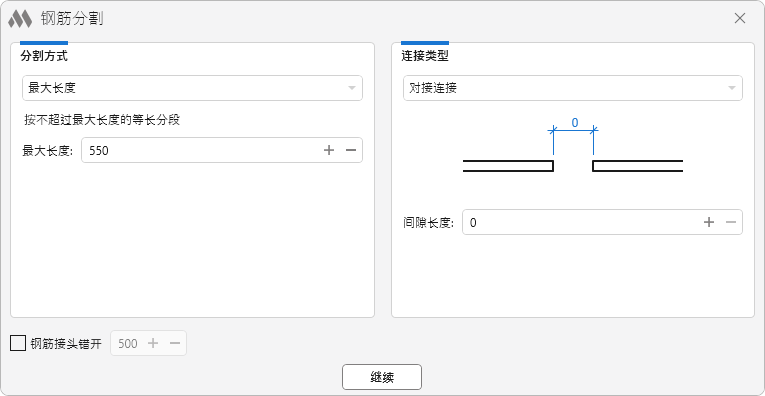

最大长度 方式将钢筋分割为不超过指定最大长度的等长部分。

分割前：

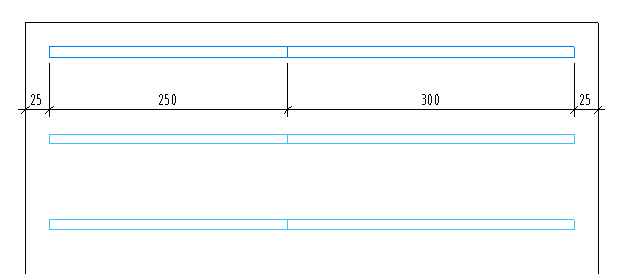

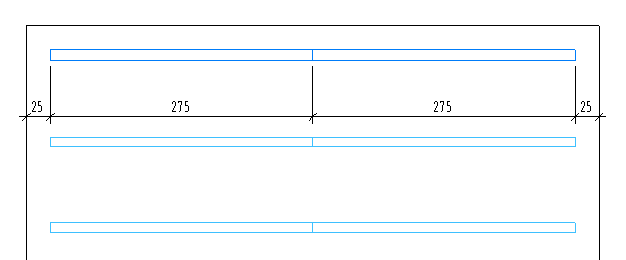

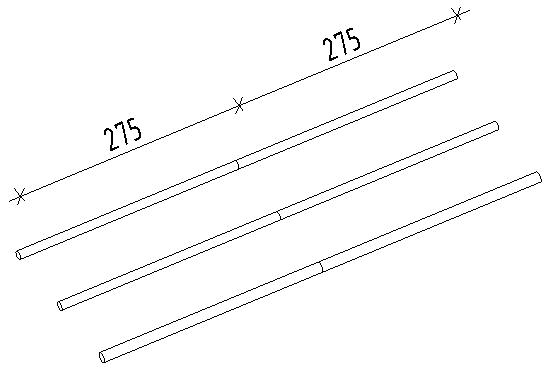

分割后：

分段数量

分段数量 方式将钢筋分割为相同数量的等长部分。

精确长度

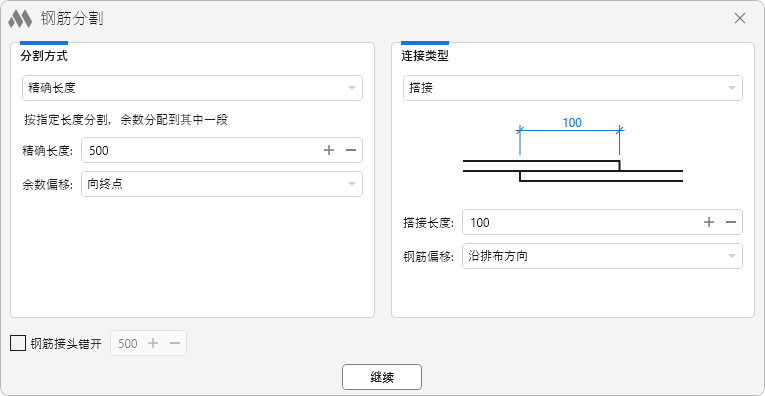

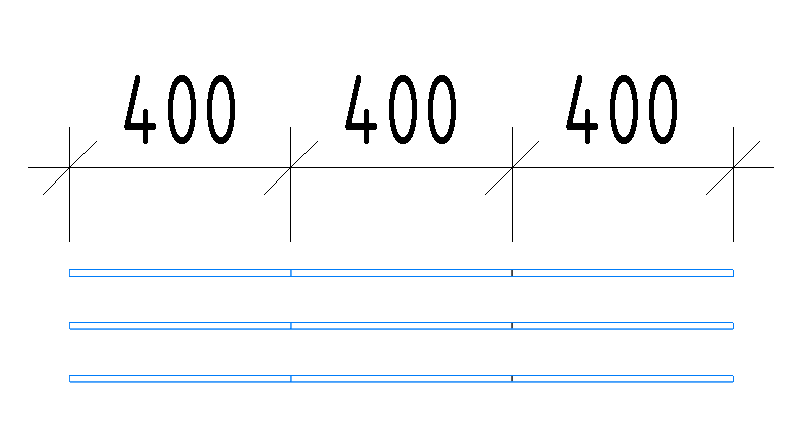

精确长度 方式允许将钢筋分割为指定长度的部分。

如果钢筋长度不是分割长度的整数倍，则会保留余长，并可以将其偏移至：

• 起点
• 中点
• 终点

连接类型

设置钢筋分割后的连接类型：

• 对接连接
• 搭接
• 弯曲钢筋
• 机械连接

对接连接

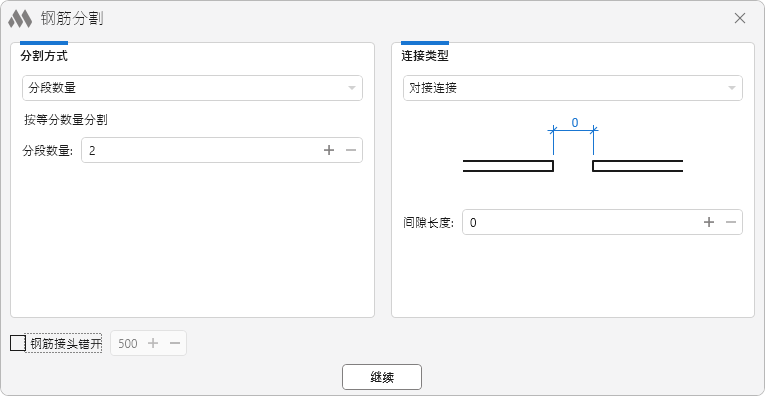

此方式在分割钢筋之间设置 0 到 100 mm 的间隙。

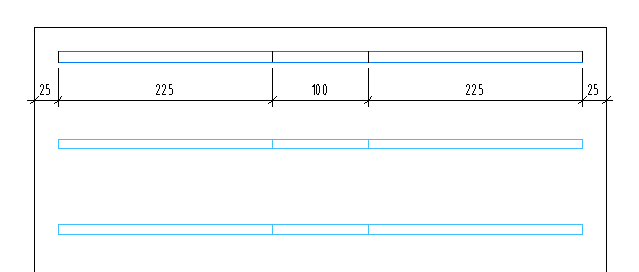

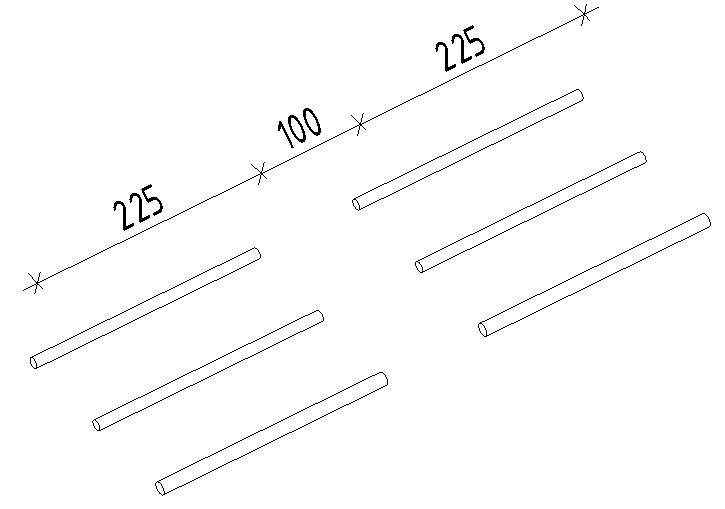

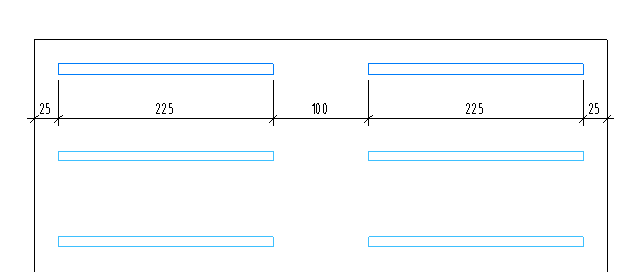

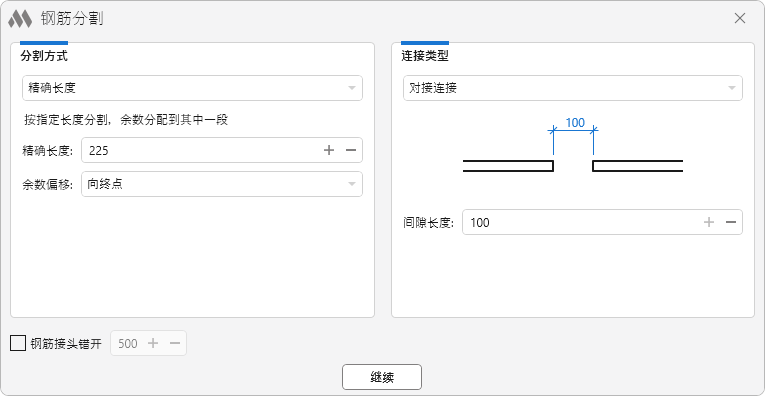

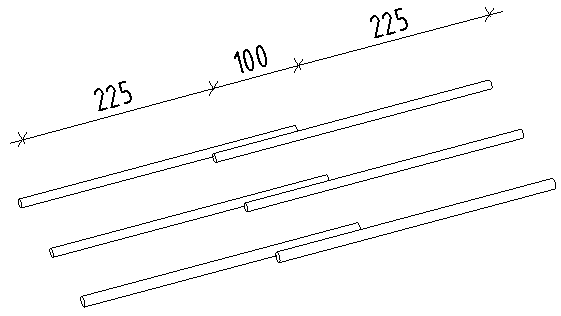

例如，将长度为 550 mm 的钢筋分割为 225 mm 的精确长度，并在 间隙长度 参数中设置 100 mm 间隙。

搭接

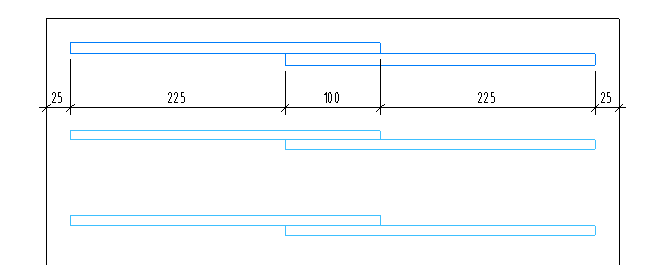

此方式通过沿布置方向或垂直于布置方向的指定长度和偏移量来实现钢筋搭接。

弯折连接

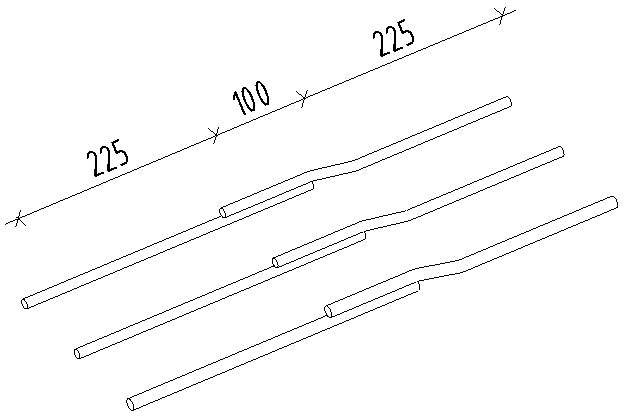

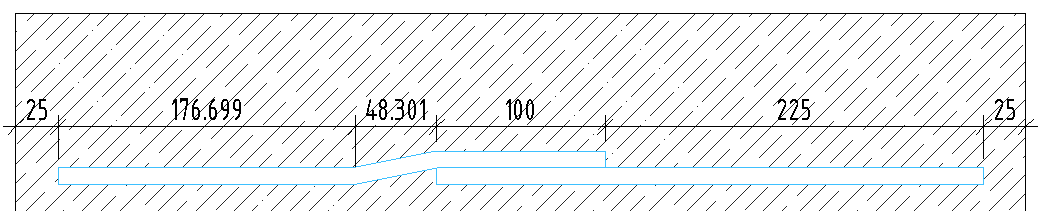

使用 弯折连接 方式，可以通过创建弯折来连接钢筋，设置包括：

• 搭接长度
• 弯折起点偏移
• 弯折长度
• 弯折方向
• 钢筋形状

所有尺寸均基于钢筋轴线。

机械连接

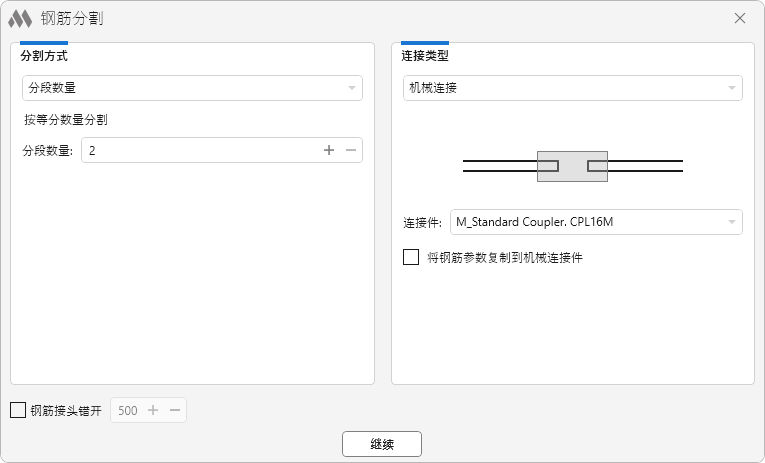

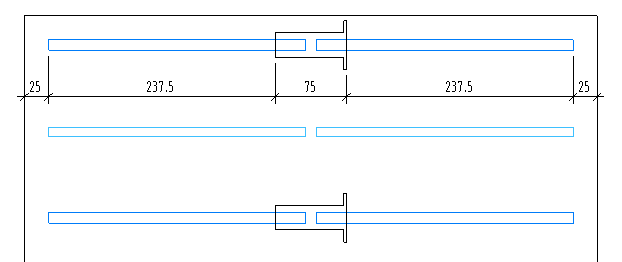

此方式通过连接器来连接钢筋。需要注意，连接器仅适用于钢筋直径与连接器直径相同的情况。

可选择启用选项，将钢筋的公共参数复制到主筋连接器中。

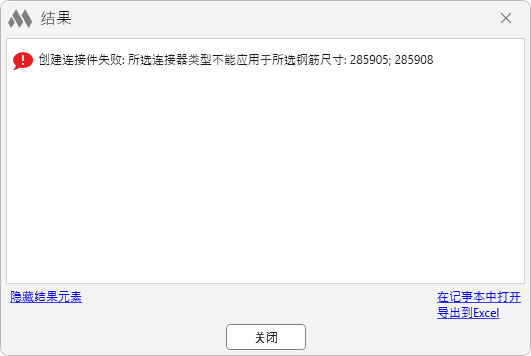

例如，选择两根直径 12 mm 的钢筋和一根直径 16 mm 的钢筋，如果设置为使用直径 12 mm 的连接器，插件会报错。

这是因为连接器与钢筋直径不一致。因此，必须选择与钢筋直径相同的连接器。

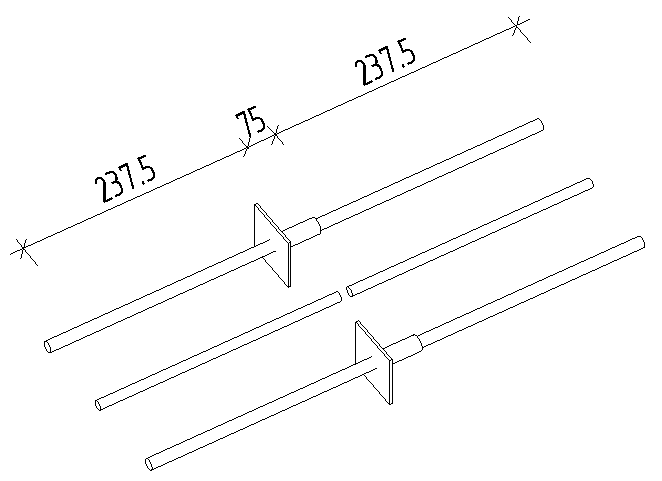

钢筋连接器选择列表中仅包含直径 1 和直径 2 参数中选择相同直径钢筋的连接器。
