结构转参数

---

Значок

---

Связанные новости и статьи

• Новый плагин для Revit. Структуру в параметр
• Revit. Структуру в параметр: Реверсивный результат и объем слоев в параметр

---

Использование

• Настройки
• Основное окно
• Команда "Объем слоев в параметр"
• Примеры использования

Для начала работы с плагином требуется создать конфигурацию, нажав . Созданные конфигурации можно дублировать , переименовывать , экспортировать , импортировать  и удалять  с помощью соответствующих кнопок. Созданная конфигурация также распространяется на команду "Объем слоев в параметр" и содержит настройки этой команды.

Далее необходимо перейти в окно настроек, нажав  в правом верхнем углу окна, и выполнить предварительные настройки плагина.

НАСТРОЙКИ

В разделе Параметры требуется указать следующие параметры:

• Шаблон – обязательный параметр типа с типом данных "Многострочный текст". В данном параметре пользователем указывается шаблон формирования результата с использованием подстановочных знаков структуры (описаны далее).
• Результат – обязательный параметр типа с типом данных "Многострочный текст". В данный параметр плагином будет записан список слоев структуры с учетом заданных форматов строки и настроек нумерации.
• Реверсивный результат – необязательный параметр типа с типом данных "Многострочный текст". В данный параметр плагином будет записан такой же список слоев структуры как в параметр Результат, но в обратном порядке. Параметр заполняется, если он имеется у обрабатываемого типоразмера.
• Переменная толщина – необязательный параметр типа с типом данных "Текст". В данном параметре пользователем указывается значение переменной толщины, которое будет использовано в формате строки для слоя переменной толщины.

Все параметры должны быть применены к категориям элементов, для которых необходимо будет переносить информацию о структуре слоев в параметр (например, категории "Крыши", "Стены", "Перекрытия" и т.д.).

В разделе Подстановочные знаки структуры, указываемые в шаблоне приведено описание использования подстановочных знаков, которые указываются в параметре Шаблон и заменяются на форматированный список слоев структуры в параметре Результат.

@ – обязательный подстановочный знак, используется для замены на форматированный список слоев структуры:

& – используется для замены на форматированный список объединенных слоев структуры:

[n] – используется для указания индексов слоев, которые будут использованы для замены на форматированный список слоев структуры. Для указания нескольких индексов их необходимо перечислить через точку или запятую (например, [1,5]):

^ – используется для задания подзаголовка слоев. Не будет участвовать в нумерации слоев структуры:

В разделе Нумерация доступны следующие настройки:

• Использовать нумерацию – при включенной опции будет осуществлена нумерация слоев структуры в соответствии с настройками нумерации.
• Нумерации – выпадающий список с вариантами нумерации слоев структуры
• Формат номера – символ или группа символов, которая отделяет порядковый номер слоя от его описания. Например, для того чтобы строка имела вид "1. Бетон…" необходимо выбрать вариант Нумерации: 1, 2, 3, …, а в поле Формат номера поставить точку и пробел.

В разделе Формат строки настраиваются шаблоны строк, содержащих информацию о слоях структуры, которые будут записаны в параметр Результат. Формат строки задается для следующих видов слоев:

• Стандартный слой – слой из материала с постоянной ненулевой толщиной
• Cлой нулевой толщины – слой из материала с толщиной равной нулю
• Cлой переменной толщины – слой из материала с переменной толщиной
• Объединенный слой – объединенный слой из нескольких слоев материала с постоянной ненулевой толщиной

В шаблоне формата строки необходимо использовать подстановочные символы: {0} - для вставки имени материала, {1} - для вставки толщины слоя, {2} - для вставки переменной толщины из параметра Переменная толщина, {3} - для вставки количества объединенных слоев. Например, если для стандартного слоя записать значение "{0} - {1} мм", то результат будет выглядеть как "Бетон монолитный - 175 мм".

Опция Брать имя материала из параметра материала позволяет указать параметр материала, значение которого будет использовано в качестве имени материала - {0}. При включенной опции в столбце Структура основного окна плагина становится доступной кнопка  для изменения значения параметра материала.

ОСНОВНОЕ ОКНО

Основное окно плагина состоит из таблицы типоразмеров и их параметров, элементов фильтрации и поиска типоразмеров, а также строки состояния и кнопок управления в нижней части окна.

При запуске плагина в таблице отображаются все типоразмеры модели многослойных категорий элементов (например, категории "Крыши", "Стены", "Перекрытия" и т.д.).

Для удобства и более быстрой обработки типоразмеров можно воспользоваться настройками в верхней части окна плагина:

• Категория – выпадающий список, в котором можно выбрать одну из категорий элементов для отображения в таблице типоразмеров, либо все категории одновременно.
• Поиск по имени типоразмера или материала – поле для быстрого поиска в таблице типоразмеров без учета регистра.
• Показать только типоразмеры с обязательными параметрами – при включенной опции в таблице отображаются только типоразмеры, содержащие обязательные параметры Шаблон и Результат.
• Показать только используемые типоразмеры – при включенной опции в таблице отображаются только типоразмеры, имеющие хотя бы один размещенный экземпляр в модели.
• Показать только измененные типоразмеры – при включенной опции в таблице отображаются только типоразмеры, для которых новое значение результата отличается от текущего значения результата и не установлен флажок в столбце Обновить.

Список типоразмеров и их параметров представлен в виде таблицы, содержащей следующие столбцы:

Категория – категория элементов, к которой принадлежит типоразмер.

Тип – содержит имя типоразмера и количество экземпляров в модели с данным типоразмером.

Структура – послойная структура типоразмера. Каждая строка содержит следующие значения:

• материал слоя
• функция слоя
• толщина слоя (переменная толщина обозначается красной точкой)
• число использований материала в других загруженных в плагин типоразмерах, включая текущий. При нажатии (выделении) строки в списке материалов подсвечиваются зеленым цветом строки, содержащие данный материал во всех типоразмерах.

Шаблон – обязательный параметр. Для вывода списка слоев структуры в параметр Результат в ячейке необходимо указать обязательный подстановочный знак структуры @, а также необязательные подстановочные знаки при необходимости. Поле можно редактировать в окне плагина. Также в шаблоне можно указать дополнительную информацию до и/или после подстановочного знака структуры.

Например, пол задан перекрытием, структура которого будет взята из типоразмера, но требуется дополнительно указать плиту перекрытия в составе пола. Для этого после подстановочного знака вводим "Ж/б плита" и получаем следующее значение:

Пер.толщ. – пользовательское значение переменной толщины, которое в случае необходимости можно указать для слоя, имеющего переменную толщину. Поле можно редактировать в окне плагина.

Для быстрого заполнения параметров Шаблон или Пер.толщ. одинаковыми значениями необходимо выделить несколько строк (с помощью Ctrl или Shift), и в ячейку любой выбранной строки ввести требуемое значение, либо вставить его из буфера обмена.

Текущий результат – значение параметра Результат на момент запуска плагина.

Новый результат – список слоев структуры с учетом заданных форматов строки и настроек нумерации, который будет записан в параметр Результат после нажатия кнопки Принять.

Обновить – опция для выбора типоразмеров, в параметр которых требуется записать структуру слоев. Для отметки нескольких типоразмеров необходимо выделить строки (с помощью Ctrl или Shift) и поставить флажок в любой из выделенных ячеек столбца. Опция доступна, если типоразмер содержит оба обязательных параметра.

Содержимое всех столбцов (кроме столбца Структура) можно сортировать, кликнув по имени столбца.

Для того чтобы в параметры типоразмера была внесена структура слоев должны быть выполнены следующие условия:

1. Типоразмер содержит обязательные параметры, заданные в полях Шаблон и Результат настроек плагина
2. В столбце Шаблон указан обязательный подстановочный знак структуры @
3. Содержимое в столбцах Текущий результат и Новый результат имеет различия
4. В столбце Обновить установлен флажок

Для оценки соответствия типоразмеров вышеперечисленным условиям первая ячейка каждой строки подсвечивается одним из четырех цветов:

• без цвета – нет изменений, параметры типоразмера не будут обновлены
• красный – в типоразмере отсутствуют обязательные параметры Шаблон и Результат или эти параметры не заданы в настройках плагина
• оранжевый – новое значение результата отличается от текущего значения результата. Но параметры типоразмера не будут обновлены, так как не установлен флажок в столбце Обновить
• зеленый – новое значение результата отличается от текущего значения результата, параметры типоразмера будут обновлены, так как установлен флажок в столбце Обновить.

Когда первые ячейки строк требуемых типоразмеров будут зеленого цвета, для обновления значений параметра в модели необходимо нажать кнопку Принять. Важно учитывать, что будут обработаны только видимые зеленые позиции (например, если был отмечен флажком типоразмер в категории "Стены", а потом был включен фильтр по категории "Перекрытия", то типоразмер в категории "Стены" не будет обновлен).

Чтобы закрыть окно плагина нужно нажать кнопку Отменить или клавишу Esc.

В строке состояния отображается информация о количестве типоразмеров в таблице, соответствующих различным условиям.

После нажатия кнопки Принять появляется окно результатов:

ОБЪЕМ СЛОЕВ В ПАРАМЕТР

Команда считает объемы слоев и записывает их в виде нумерованного списка в многострочный параметр экземпляра элемента, а также суммарный объем слоев всех экземпляров в в многострочный параметр типа.

Команда рассчитывает объемы слоев и записывает их в виде нумерованного списка в многострочный параметр экземпляра элемента, а также суммарный объем слоев всех экземпляров – в многострочный параметр соответствующего типоразмера.

Как и при работе с основной командой сначала необходимо перейти в окно настроек, нажав  в правом верхнем углу окна, и выполнить предварительные настройки.

Настройки по большей части аналогичны настройкам основной команды, но имеются некоторые отличия.

Результат для экземпляров – параметр экземпляра с типом данных "Многострочный текст". В данный параметр плагином будет записан пронумерованный список объемов слоев структуры с учетом заданных форматов строки и настроек нумерации.

Результат для типоразмера – параметр типа с типом данных "Многострочный текст". В данный параметр плагином будет записан пронумерованный список суммарных объемов слоев структуры с учетом заданных форматов строки и настроек нумерации.

Параметры должен быть добавлены к категориям элементов, для которых необходимо будет записывать информацию об объеме слоев в параметр (например, категории "Крыши", "Стены", "Перекрытия" и т.д.).

Округление значения объема – выпадающий список для выбора округления значения объема слоя.

Окно данной команды также схоже с основной командой плагина:

Для того чтобы в параметр экземпляра и/или параметр типа элемента были внесены объемы слоев должны быть выполнены следующие условия:

1. В модели имеются размещенные экземпляры типоразмера
2. Типоразмер содержит обязательные параметры Шаблон и Результат для экземпляров и/или Результат для типоразмера
3. В столбце Шаблон указан подстановочный знак структуры @
4. В столбце Обновить установлен флажок.

После нажатия кнопки Принять появляется окно результатов:

ПРИМЕРЫ использования



---

图标

---

相关新闻与文章

• Revit. 结构写入参数：

---

使用方法

• 设置
• 主窗口
• 命令“分层体积写入参数”
• 使用示例

要开始使用插件，需要点击 创建一个配置。已创建的配置可以通过相应按钮进行复制 、重命名 、导出 、导入 以及删除 。创建的配置同样适用于命令“层体积转参数”，并包含该命令的设置。

接下来需要进入设置窗口：点击窗口右上角的 ，并完成插件的初始设置。

设置

在 参数 部分，需要指定以下参数：

• 模板 – 必填的类型参数，数据类型为“多行文本”。在该参数中，用户使用结构占位符（见下文）设置结果生成模板。
• 结果 – 必填的类型参数，数据类型为“多行文本”。插件会将结构分层列表写入此参数，并考虑已设置的行格式与编号设置。
• 反向结果 – 可选的类型参数，数据类型为“多行文本”。插件会将与参数 结果 相同的分层列表写入此参数，但顺序相反。若被处理的类型中存在该参数，则会填充。
• 可变厚度 – 可选的类型参数，数据类型为“文本”。用户在该参数中指定可变厚度的值，该值将用于可变厚度层的行格式。

所有参数都必须应用到需要将分层结构信息写入参数的元素类别（例如“屋顶”“墙”“楼板”等）。

在模板中使用的结构占位符 部分，说明了占位符的用法：这些占位符写在参数 模板 中，并在参数 结果 中替换为格式化后的结构分层列表。

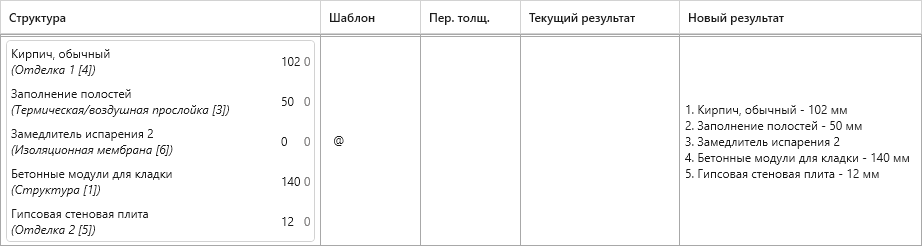

@ – 必填占位符，用于替换为格式化后的结构分层列表：

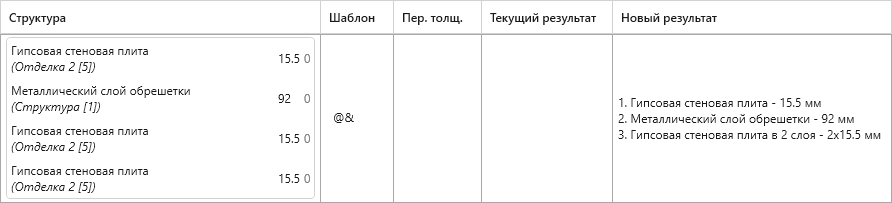

& – 用于替换为格式化后的合并分层列表：

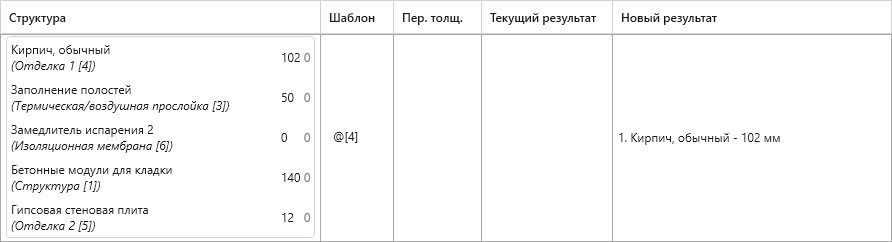

[n] – 用于指定参与替换的层索引。若指定多个索引，请用点或逗号分隔（例如 [1,5]）：

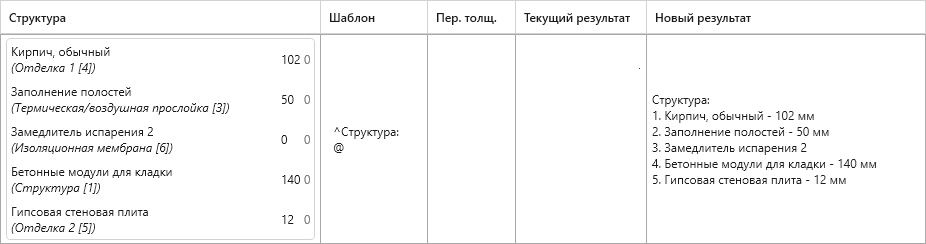

^ – 用于设置层的子标题，不参与结构层编号：

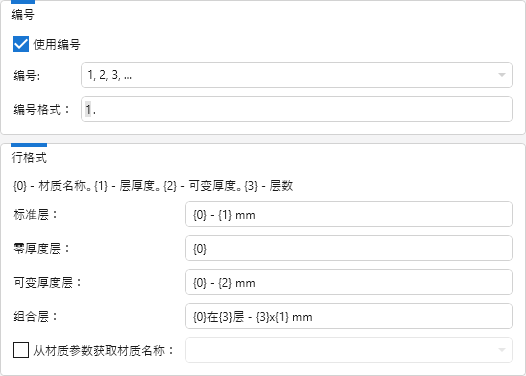

在 编号 部分，可用以下设置：

• 使用编号 – 启用后，将按编号设置对结构层进行编号。
• 编号 – 结构层编号方式的下拉列表。
• 编号格式 – 用于将层序号与其描述分隔开的字符或字符组。例如，要使行显示为“1. 混凝土…”，需在 编号 中选择 1, 2, 3, …，并在 编号格式 中输入“.”加空格。

在 行格式 部分，设置包含结构层信息的行模板，这些内容将写入参数 结果。行格式为以下层类型分别设置：

• 标准层 – 由具有恒定且非零厚度的材料组成的层。
• 零厚度层 – 由厚度为 0 的材料组成的层。
• 可变厚度层 – 由可变厚度材料组成的层。
• 组合层 – 由多个恒定且非零厚度材料层合并而成的层。

在行格式模板中需使用以下占位符：{0} - 插入材料名称，{1} - 插入层厚度，{2} - 插入来自参数 可变厚度 的可变厚度值，{3} - 插入合并层的层数。例如，若为标准层写入“{0} - {1} mm”，结果将显示为“现浇混凝土 - 175 mm”。

选项 从材料参数获取材料名称 允许指定一个材料参数，其值将作为材料名称（{0}）使用。启用后，在主窗口的 结构 列中将显示按钮 ，用于修改材料参数值。

主窗口

插件的主窗口由类型及其参数表格、类型过滤与搜索元素、状态栏以及窗口底部的控制按钮组成。

启动插件后，表格将显示模型中所有多层类别元素的类型（例如“屋顶”“墙”“楼板”等）。

为便于更快速地处理类型，可使用插件窗口上方的设置：

• 类别 – 下拉列表，可选择某一类别显示于类型表中，或同时显示所有类别。
• 按显 类型或材料名称搜索 – 不区分大小写的快速搜索字段。
• 仅显示具有必需参数的类型 – 启用后，仅显示包含必填参数 模板 与 结果 的类型。
• 仅显示使用的类型 – 启用后，仅显示在模型中至少有一个已放置实例的类型。
• 仅显示已修改的类型 – 启用后，仅显示新结果与当前结果不同且 更新 列未勾选的类型。

类型及其参数列表以表格形式展示，包含以下列：

类别 – 类型所属的元素类别。

类型 – 包含类型名称以及该类型在模型中的实例数量。

结构 – 类型的分层结构。每一行包含以下信息：

• 层材料
• 层功能
• 层厚度（可变厚度以红点标识）
• 该材料在插件加载的其他类型（包括当前类型）中的使用次数。点击（选中）材料列表中的某一行后，所有包含该材料的类型中的对应行将以绿色高亮显示。

模板 – 必填参数。要将结构层列表输出到参数 结果，必须在单元格中指定必填结构占位符 @，并可根据需要添加可选占位符。该字段可直接在插件窗口中编辑；模板中也可以在占位符前后添加附加信息。

例如：地面由楼板定义，结构将从类型中获取，但需要在地面构造中额外注明楼板板。为此，在占位符后输入“钢筋混凝土板”，可得到如下值：

可变厚度 – 用户自定义的可变厚度值，如有需要可为具有可变厚度的层指定。该字段可在插件窗口中编辑。

要将 模板 或 可变厚度 以相同值快速填充到多行，请先选择多行（使用 Ctrl 或 Shift），然后在任意选中行的单元格中输入所需值，或从剪贴板粘贴。

当前结果 – 插件启动时参数 结果 的值。

新结果 – 根据行格式与编号设置生成的结构层列表；点击 应用 后将写入参数 结果。

更新 – 用于选择需要写入分层结构的类型。要勾选多个类型，请先选择多行（Ctrl 或 Shift），然后在任意选中的 更新 列单元格中勾选。仅当该类型包含两个必填参数时，该选项可用。

除 结构 列外，所有列均可通过点击列名排序。

要将分层结构写入类型参数，需满足以下条件：

1. 类型包含插件设置中指定的必填参数 模板 与 结果
2. 模板 列中指定了必填结构占位符 @
3. 当前结果 与 新结果 列内容存在差异
4. 更新 列已勾选

为便于判断类型是否满足上述条件，每行的第一个单元格会以四种颜色之一高亮：

• 无颜色 – 无更改，类型参数不会更新
• 红色 – 类型缺少必填参数 模板 与 结果，或这些参数未在插件设置中指定
• 橙色 – 新结果不同于当前结果，但未勾选 更新，因此不会更新
• 绿色 – 新结果不同于当前结果，且已勾选 更新，类型参数将被更新

当目标类型行的第一个单元格变为绿色后，点击 应用 即可更新模型中的参数值。请注意，只会处理当前可见的绿色项（例如：若在“墙”类别中勾选了类型，随后切换到“楼板”类别筛选，则“墙”类别中的类型不会被更新）。

要关闭插件窗口，请点击 取消 或按 Esc 键。

状态栏会显示表格中满足不同条件的类型数量信息。

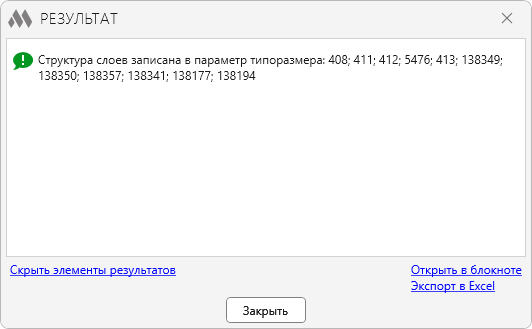

点击 应用 后，会显示结果窗口：

层体积转参数

该命令计算各层体积，并以编号列表形式写入元素的多行实例参数，同时将所有实例的各层总体积写入多行类型参数。

该命令计算各层体积，并以编号列表形式写入元素的多行实例参数，同时将所有实例的各层总体积写入对应类型的多行参数。

与主命令相同，首先需要点击右上角的 进入设置窗口并完成初始设置。

设置在很大程度上与主命令相同，但也存在一些差异。

实例结果 – 实例参数，数据类型为“多行文本”。插件会将结构各层体积的编号列表写入此参数，并考虑已设置的行格式与编号设置。

类型结果 – 类型参数，数据类型为“多行文本”。插件会将结构各层体积的汇总编号列表写入此参数，并考虑已设置的行格式与编号设置。

这些参数必须添加到需要将分层体积信息写入参数的元素类别（例如“屋顶”“墙”“楼板”等）。

体积值舍入 – 用于选择层体积数值的舍入方式的下拉列表。

该命令窗口也与插件主命令窗口相似：

要将分层体积写入元素的实例参数和/或类型参数，必须满足以下条件：

1. 模型中存在该类型的已放置实例
2. 类型包含必填参数 模板 与 实例结果 和/或 类型结果
3. 模板 列中指定了结构占位符 @
4. 更新 列已勾选

点击 应用 后，会显示结果窗口：

使用示例
