Структуру в параметр

---

Значок

---

Связанные новости и статьи

• Новый плагин для Revit. Структуру в параметр
• Revit. Структуру в параметр: Реверсивный результат и объем слоев в параметр
• Revit. Структуру в параметр:

---

Использование

• Настройки
• Основное окно
• Команда "Объем слоев в параметр"

Для начала работы с плагином требуется создать конфигурацию, нажав . Созданные конфигурации можно дублировать , переименовывать , экспортировать , импортировать  и удалять  с помощью соответствующих кнопок. Созданная конфигурация также распространяется на команду "Объем слоев в параметр" и содержит настройки этой команды.

Далее необходимо перейти в окно настроек, нажав  в правом верхнем углу окна, и выполнить предварительные настройки плагина.

НАСТРОЙКИ

В разделе Параметры требуется указать следующие параметры:

• Шаблон – обязательный параметр типа с типом данных "Многострочный текст". В данном параметре пользователем указывается шаблон формирования результата с использованием подстановочных знаков структуры (описаны далее).
• Результат – обязательный параметр типа с типом данных "Многострочный текст". В данный параметр плагином будет записан список слоев структуры с учетом заданных форматов строки и настроек нумерации.
• Реверсивный результат – необязательный параметр типа с типом данных "Многострочный текст". В данный параметр плагином будет записан такой же список слоев структуры как в параметр Результат, но в обратном порядке. Параметр заполняется, если он имеется у обрабатываемого типоразмера.
• Переменная толщина – необязательный параметр типа с типом данных "Текст". В данном параметре пользователем указывается значение переменной толщины, которое будет использовано в формате строки для слоя переменной толщины.

Все параметры должны быть применены к категориям элементов, для которых необходимо будет переносить информацию о структуре слоев в параметр (например, категории "Крыши", "Стены", "Перекрытия" и т.д.).

В разделе Подстановочные знаки структуры, указываемые в шаблоне приведено описание использования подстановочных знаков, которые указываются в параметре Шаблон и заменяются на форматированный список слоев структуры в параметре Результат.

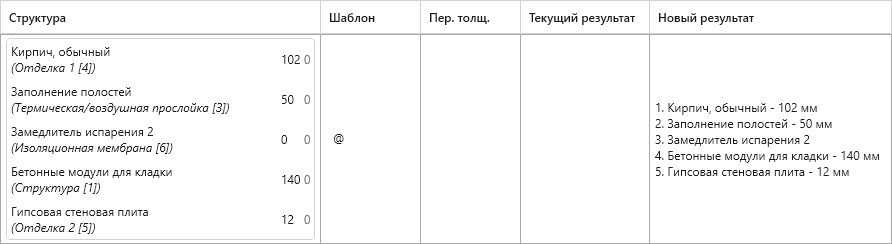

@ – обязательный подстановочный знак, используется для замены на форматированный список слоев структуры:

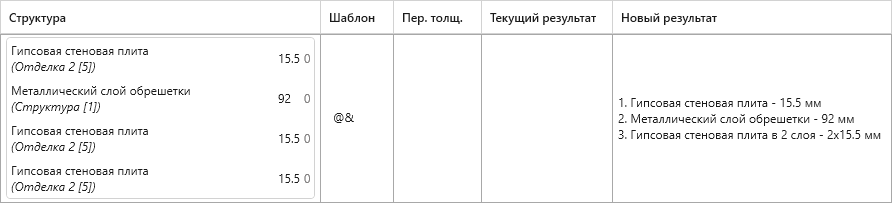

& – используется для замены на форматированный список объединенных слоев структуры:

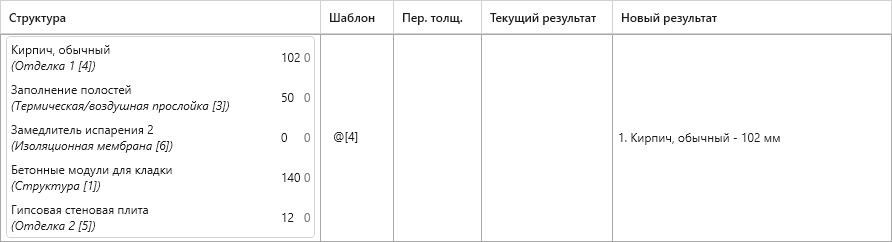

[n] – используется для указания индексов слоев, которые будут использованы для замены на форматированный список слоев структуры. Для указания нескольких индексов их необходимо перечислить через точку или запятую (например, [1,5]):

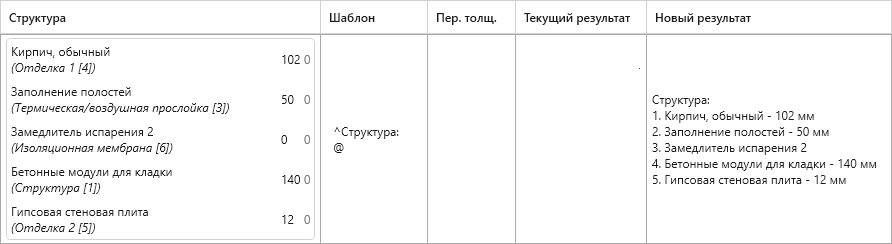

^ – используется для задания подзаголовка слоев. Не будет участвовать в нумерации слоев структуры:

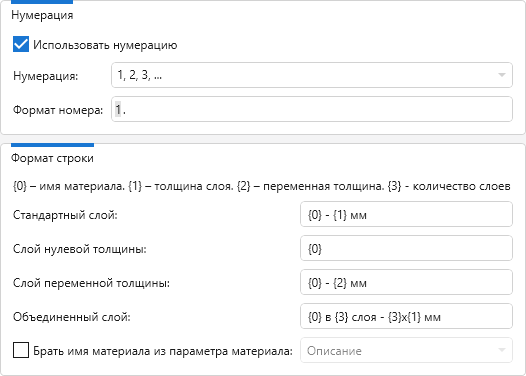

В разделе Нумерация доступны следующие настройки:

• Использовать нумерацию – при включенной опции будет осуществлена нумерация слоев структуры в соответствии с настройками нумерации.
• Нумерации – выпадающий список с вариантами нумерации слоев структуры
• Формат номера – символ или группа символов, которая отделяет порядковый номер слоя от его описания. Например, для того чтобы строка имела вид "1. Бетон…" необходимо выбрать вариант Нумерации: 1, 2, 3, …, а в поле Формат номера поставить точку и пробел.

В разделе Формат строки настраиваются шаблоны строк, содержащих информацию о слоях структуры, которые будут записаны в параметр Результат. Формат строки задается для следующих видов слоев:

• Стандартный слой – слой из материала с постоянной ненулевой толщиной
• Cлой нулевой толщины – слой из материала с толщиной равной нулю
• Cлой переменной толщины – слой из материала с переменной толщиной
• Объединенный слой – объединенный слой из нескольких слоев материала с постоянной ненулевой толщиной

В шаблоне формата строки необходимо использовать подстановочные символы: {0} - для вставки имени материала, {1} - для вставки толщины слоя, {2} - для вставки переменной толщины из параметра Переменная толщина, {3} - для вставки количества объединенных слоев. Например, если для стандартного слоя записать значение "{0} - {1} мм", то результат будет выглядеть как "Бетон монолитный - 175 мм".

Опция Брать имя материала из параметра материала позволяет указать параметр материала, значение которого будет использовано в качестве имени материала - {0}. При включенной опции в столбце Структура основного окна плагина становится доступной кнопка  для изменения значения параметра материала.

ОСНОВНОЕ ОКНО

Основное окно плагина состоит из таблицы типоразмеров и их параметров, элементов фильтрации и поиска типоразмеров, а также строки состояния и кнопок управления в нижней части окна.

При запуске плагина в таблице отображаются все типоразмеры модели многослойных категорий элементов (например, категории "Крыши", "Стены", "Перекрытия" и т.д.).

Для удобства и более быстрой обработки типоразмеров можно воспользоваться настройками в верхней части окна плагина:

• Категория – выпадающий список, в котором можно выбрать одну из категорий элементов для отображения в таблице типоразмеров, либо все категории одновременно.
• Поиск по имени типоразмера или материала – поле для быстрого поиска в таблице типоразмеров без учета регистра.
• Показать только типоразмеры с обязательными параметрами – при включенной опции в таблице отображаются только типоразмеры, содержащие обязательные параметры Шаблон и Результат.
• Показать только используемые типоразмеры – при включенной опции в таблице отображаются только типоразмеры, имеющие хотя бы один размещенный экземпляр в модели.
• Показать только измененные типоразмеры – при включенной опции в таблице отображаются только типоразмеры, для которых новое значение результата отличается от текущего значения результата и не установлен флажок в столбце Обновить.

Список типоразмеров и их параметров представлен в виде таблицы, содержащей следующие столбцы:

Категория – категория элементов, к которой принадлежит типоразмер.

Тип – содержит имя типоразмера и количество экземпляров в модели с данным типоразмером.

Структура – послойная структура типоразмера. Каждая строка содержит следующие значения:

• материал слоя
• функция слоя
• толщина слоя (переменная толщина обозначается красной точкой)
• число использований материала в других загруженных в плагин типоразмерах, включая текущий. При нажатии (выделении) строки в списке материалов подсвечиваются зеленым цветом строки, содержащие данный материал во всех типоразмерах.

Шаблон – обязательный параметр. Для вывода списка слоев структуры в параметр Результат в ячейке необходимо указать обязательный подстановочный знак структуры @, а также необязательные подстановочные знаки при необходимости. Поле можно редактировать в окне плагина. Также в шаблоне можно указать дополнительную информацию до и/или после подстановочного знака структуры.

Например, пол задан перекрытием, структура которого будет взята из типоразмера, но требуется дополнительно указать плиту перекрытия в составе пола. Для этого после подстановочного знака вводим "Ж/б плита" и получаем следующее значение:

Пер.толщ. – пользовательское значение переменной толщины, которое в случае необходимости можно указать для слоя, имеющего переменную толщину. Поле можно редактировать в окне плагина.

Для быстрого заполнения параметров Шаблон или Пер.толщ. одинаковыми значениями необходимо выделить несколько строк (с помощью Ctrl или Shift), и в ячейку любой выбранной строки ввести требуемое значение, либо вставить его из буфера обмена.

Текущий результат – значение параметра Результат на момент запуска плагина.

Новый результат – список слоев структуры с учетом заданных форматов строки и настроек нумерации, который будет записан в параметр Результат после нажатия кнопки Принять.

Обновить – опция для выбора типоразмеров, в параметр которых требуется записать структуру слоев. Для отметки нескольких типоразмеров необходимо выделить строки (с помощью Ctrl или Shift) и поставить флажок в любой из выделенных ячеек столбца. Опция доступна, если типоразмер содержит оба обязательных параметра.

Содержимое всех столбцов (кроме столбца Структура) можно сортировать, кликнув по имени столбца.

Для того чтобы в параметры типоразмера была внесена структура слоев должны быть выполнены следующие условия:

1. Типоразмер содержит обязательные параметры, заданные в полях Шаблон и Результат настроек плагина
2. В столбце Шаблон указан обязательный подстановочный знак структуры @
3. Содержимое в столбцах Текущий результат и Новый результат имеет различия
4. В столбце Обновить установлен флажок

Для оценки соответствия типоразмеров вышеперечисленным условиям первая ячейка каждой строки подсвечивается одним из четырех цветов:

• без цвета – нет изменений, параметры типоразмера не будут обновлены
• красный – в типоразмере отсутствуют обязательные параметры Шаблон и Результат или эти параметры не заданы в настройках плагина
• оранжевый – новое значение результата отличается от текущего значения результата. Но параметры типоразмера не будут обновлены, так как не установлен флажок в столбце Обновить
• зеленый – новое значение результата отличается от текущего значения результата, параметры типоразмера будут обновлены, так как установлен флажок в столбце Обновить.

Когда первые ячейки строк требуемых типоразмеров будут зеленого цвета, для обновления значений параметра в модели необходимо нажать кнопку Принять. Важно учитывать, что будут обработаны только видимые зеленые позиции (например, если был отмечен флажком типоразмер в категории "Стены", а потом был включен фильтр по категории "Перекрытия", то типоразмер в категории "Стены" не будет обновлен).

Чтобы закрыть окно плагина нужно нажать кнопку Отменить или клавишу Esc.

В строке состояния отображается информация о количестве типоразмеров в таблице, соответствующих различным условиям.

После нажатия кнопки Принять появляется окно результатов:

ОБЪЕМ СЛОЕВ В ПАРАМЕТР

Команда считает объемы слоев и записывает их в виде нумерованного списка в многострочный параметр экземпляра элемента, а также суммарный объем слоев всех экземпляров в в многострочный параметр типа.

Команда рассчитывает объемы слоев и записывает их в виде нумерованного списка в многострочный параметр экземпляра элемента, а также суммарный объем слоев всех экземпляров – в многострочный параметр соответствующего типоразмера.

Как и при работе с основной командой сначала необходимо перейти в окно настроек, нажав  в правом верхнем углу окна, и выполнить предварительные настройки.

Настройки по большей части аналогичны настройкам основной команды, но имеются некоторые отличия.

Результат для экземпляров – параметр экземпляра с типом данных "Многострочный текст". В данный параметр плагином будет записан пронумерованный список объемов слоев структуры с учетом заданных форматов строки и настроек нумерации.

Результат для типоразмера – параметр типа с типом данных "Многострочный текст". В данный параметр плагином будет записан пронумерованный список суммарных объемов слоев структуры с учетом заданных форматов строки и настроек нумерации.

Параметры должен быть добавлены к категориям элементов, для которых необходимо будет записывать информацию об объеме слоев в параметр (например, категории "Крыши", "Стены", "Перекрытия" и т.д.).

Округление значения объема – выпадающий список для выбора округления значения объема слоя.

Окно данной команды также схоже с основной командой плагина:

Для того чтобы в параметр экземпляра и/или параметр типа элемента были внесены объемы слоев должны быть выполнены следующие условия:

1. В модели имеются размещенные экземпляры типоразмера
2. Типоразмер содержит обязательные параметры Шаблон и Результат для экземпляров и/или Результат для типоразмера
3. В столбце Шаблон указан подстановочный знак структуры @
4. В столбце Обновить установлен флажок.

После нажатия кнопки Принять появляется окно результатов:
