Mit dem Plugin können Sie allgemeine Daten schnell erstellen, mit der Möglichkeit, Werte aus einer Zeichnung abzurufen
Aufrufvarianten
- ModPlus-Menü
- ModPlus-Palette
- AutoCAD-Ribbon
- Befehlszeile: _mpTotals
Symbol
Beschreibung
Das Plugin sammelt Daten aus Tabellen, die in die aktuelle Zeichnung eingefügt wurden. Das Verzeichnis der Verweisdokumente wird auf Grundlage der Normdokumente erstellt, die in der Datenbank vorhanden sind.
Verwendung
ACHTUNG! Für die korrekte Arbeit des Plugins müssen installiert sein: das Plugin Tabellen sowie die Datenbanken in einer Version nicht niedriger als 1.0.0.0.

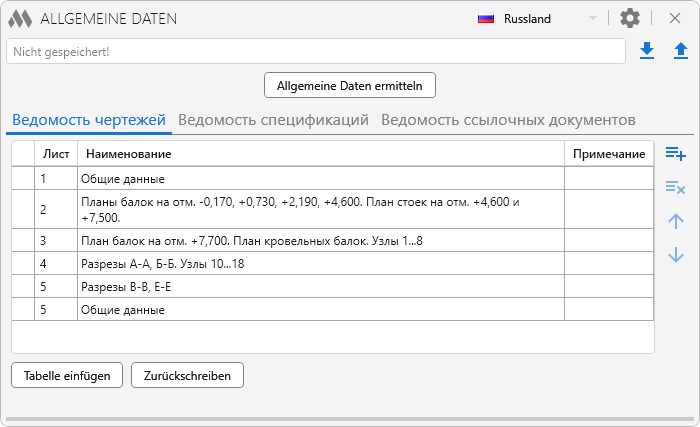

Die Hauptoberfläche des Plugins lässt sich bedingt in drei Bereiche unterteilen: Datendatei (oberer Teil des Fensters), Tabellen (zentraler Hauptteil des Fensters) und Einstellungen (werden durch Klicken auf das entsprechende Symbol geöffnet).
Im oberen rechten Teil des Fensters kann das Land gewählt werden, dessen Normen für das Einfügen der Tabellen verwendet werden.
Alle in die Tabellen eingetragenen Daten müssen in einer speziellen Datei gespeichert werden. Andernfalls gehen die Daten nach dem Schließen des Plugin-Fensters verloren!
Im Textfeld wird der Name der Datendatei angezeigt, falls eine solche vorhanden ist und mit der aktuellen Zeichnung verknüpft wurde.
– speichert die eingegebenen Daten in einer speziellen Datei. Der Dateiname wird in der Form
Zeichnungsname_totals.xml gebildet. Der Dateiname wird in den erweiterten Zeichnungsdaten gespeichert. Es ist wünschenswert, dass die Zeichnung bereits gespeichert ist.
– liest Daten aus einer vorhandenen Datei. Der Dateiname wird in den erweiterten Zeichnungsdaten gespeichert.
Tabellen
Enthält drei Tabellen (Verzeichnis der Zeichnungen, Verzeichnis der Spezifikationen, Verzeichnis der Verweisdokumente) sowie Elemente zur Steuerung der Tabellen, zur Ausgabe der Tabellen und zum Abrufen der Daten.
– fügt in der aktuellen Tabelle eine neue Zeile ein. Die Zeile wird nach dem Prinzip „Darunter einfügen“ eingefügt.
– löscht die markierte Zeile in der aktuellen Tabelle.
– verschiebt die markierte Zeile um eine Position nach oben.
– verschiebt die markierte Zeile um eine Position nach unten.
Tabelle einfügen – Wechsel zu AutoCAD, um einen Punkt anzugeben.
Einfügepunkt: – Punkt angeben. An der angegebenen Stelle wird die entsprechende Tabelle eingefügt.

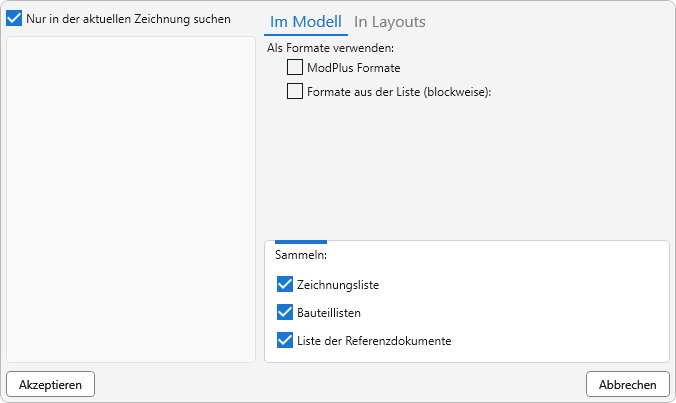

Allgemeine Daten ermitteln – öffnet ein Dialogfenster zum Abrufen der Daten. Die Daten können im Modellbereich oder auf den angegebenen Layouts gesammelt werden:
Nur in der aktuellen Zeichnung suchen – gibt an, dass die Datensuche nur in der aktuellen Zeichnung erfolgt. Wenn das Kontrollkästchen deaktiviert ist, können zusätzliche geöffnete Zeichnungen für die Datensuche angegeben werden.
Im Dialogfenster müssen die Parameter für die Datensuche eingestellt werden:
Für die Registerkarte Im Modell:
ModPlus Formate – als Formatrahmen werden ModPlus-Formatrahmen betrachtet, die mit dem entsprechenden Plugin Formatrahmen erstellt wurden.
Formate aus der Liste (blockweise) – als Formatrahmen werden die angegebenen Blöcke betrachtet.

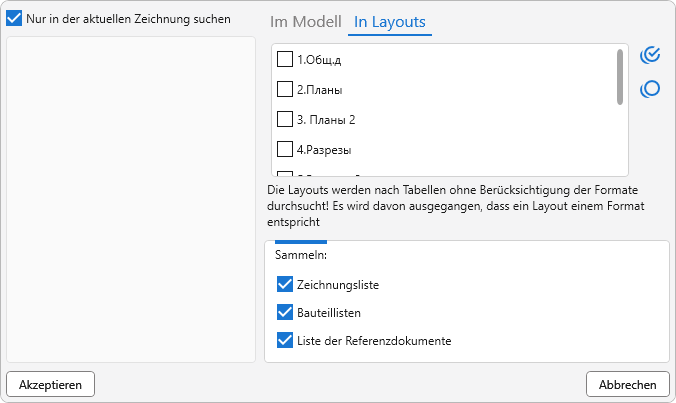

Für die Registerkarte In Layouts:
In der Layoutliste müssen für die gewünschten Layouts Häkchen gesetzt werden.
Alle auswählen / Auswahl aufheben – setzt bzw. entfernt alle Häkchen in der Liste.
Sammeln: – Angabe der entsprechenden Daten, nach denen gesucht werden soll. Das Verzeichnis der Verweisdokumente prüft die Übereinstimmung mit den in der Datenbank vorhandenen Dokumenten. Die Suche erfolgt in Tabellen, Multileadern und Texten.

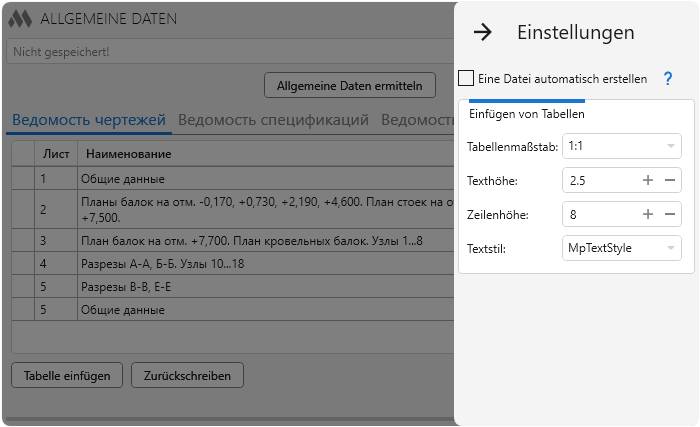

Eine Datei automatisch erstellen – wenn diese Option aktiviert ist und das aktuelle Dokument gespeichert wurde, wird beim Start des Plugins die Datei zur Speicherung der Gesamtdaten (Zeichnungsname_totals.xml) automatisch im Verzeichnis der aktuellen Zeichnung erstellt.
Einfügen von Tabellen – Einstellungen für die Eigenschaften der einzufügenden Tabellen: Tabellenmaßstab, Texthöhe, Zeilenhöhe, Textstil.
