Complemento para crear rápidamente datos generales con posibilidad de obtener valores de dibujo
Opciones de llamada
- Menú ModPlus
- Paleta ModPlus
- Cinta de AutoCAD
- Línea de comandos: _mpTotals
Icono
Descripción
El complemento recopila datos de las tablas insertadas en el documento actual. La relación de documentos de referencia se genera según los documentos normativos presentes en la base de datos.
Uso
¡ATENCIÓN! Para el correcto funcionamiento del complemento deben estar instalados: el complemento Tablas y la Bases de datos con una versión no inferior a 1.0.0.0.

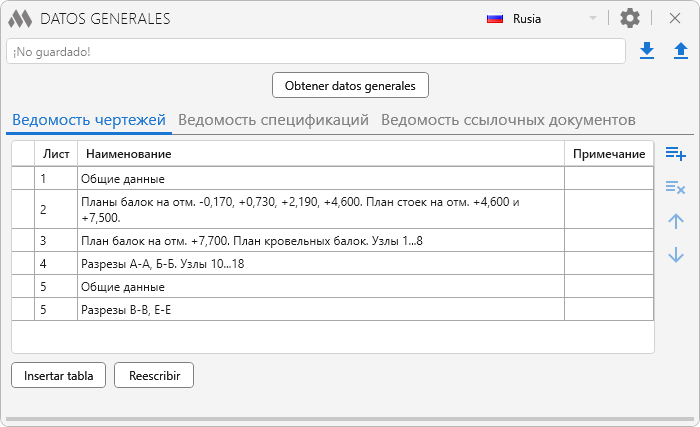

De forma condicionada, la ventana principal del complemento se puede dividir en tres zonas: archivo con datos (parte superior de la ventana), tablas (parte central principal de la ventana) y configuración (se abre al pulsar el icono correspondiente).
En la parte superior derecha de la ventana se puede seleccionar el país según cuyas normas se insertarán las tablas.
Todos los datos introducidos en las tablas deben almacenarse en un archivo especial. De lo contrario, después de cerrar la ventana del complemento, los datos se perderán.
El cuadro de texto muestra el nombre del archivo con datos, si dicho archivo existe y está vinculado al dibujo actual.
– guarda los datos introducidos en un archivo especial. El nombre del archivo se forma como
NombreDelDibujo_totals.xml. El nombre del archivo se guarda en los datos ampliados del dibujo. Es deseable que el dibujo ya esté guardado.
– lectura de datos desde un archivo existente. El nombre del archivo se guarda en los datos ampliados del dibujo.
Tablas
Contiene tres tablas (Relación de planos, Relación de especificaciones, Relación de documentos de referencia) y elementos para gestionar las tablas, generar las tablas y obtener los datos.
– añade una nueva fila en la tabla actual. La fila se añade siguiendo el principio de Insertar debajo.
– elimina la fila seleccionada en la tabla actual.
– desplaza la fila seleccionada una posición hacia arriba.
– desplaza la fila seleccionada una posición hacia abajo.
Insertar tabla – pasa a AutoCAD para especificar un punto.
Punto de inserción: – indicar el punto. En el punto indicado se insertará la tabla correspondiente.
Obtener datos generales – abre el cuadro de diálogo de obtención de datos. Los datos se pueden recopilar en el espacio modelo o en las presentaciones especificadas:
Buscar sólo en dibujo actual – indica que la búsqueda de datos se realiza solo en el dibujo actual. Si la casilla no está activada, se pueden especificar dibujos abiertos adicionales para la búsqueda de datos.
En el cuadro de diálogo se deben configurar los parámetros para la búsqueda de datos:

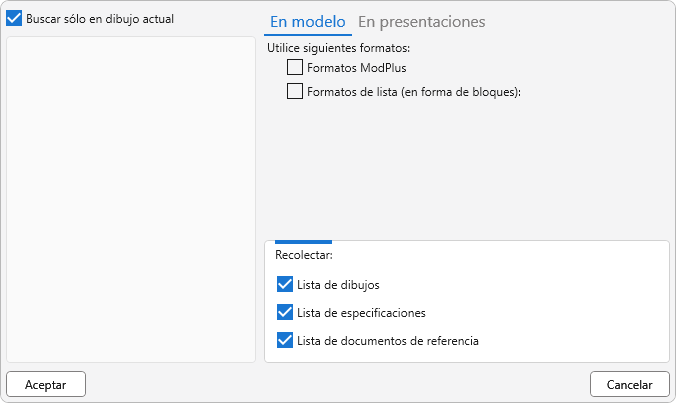

Para la pestaña En el modelo:
Formatos ModPlus – el complemento tratará como formatos los formatos de plano ModPlus creados con el complemento correspondiente Formatos.
Formatos de lista (en forma de bloques) – el complemento tratará como formatos los bloques especificados.

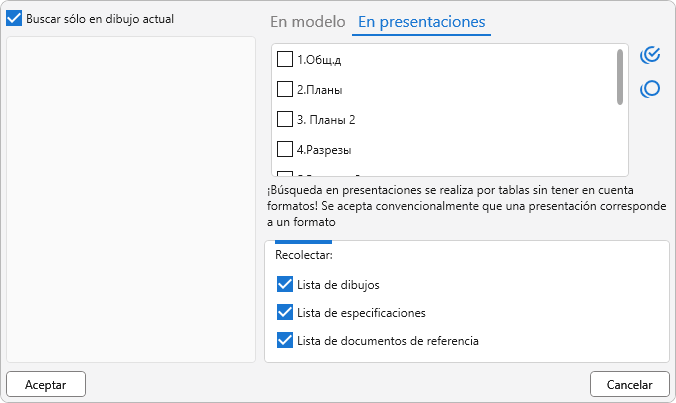

Para la pestaña En las presentaciones:
En la lista de presentaciones es necesario activar las casillas de las presentaciones requeridas.
Seleccionar todo / Borrar selección – activa o desactiva todas las casillas de la lista.
Recolectar: – especifica qué datos se deben buscar. La relación de documentos de referencia comprueba la coincidencia con los documentos presentes en la base de datos. La búsqueda se realiza en tablas, directrices múltiples y textos.
Crear archivo automáticamente – si este parámetro está activado y el documento actual está guardado, el archivo de almacenamiento de datos generales (NombreDelDibujo_totals.xml) se creará automáticamente en el directorio del dibujo actual al iniciar el complemento.

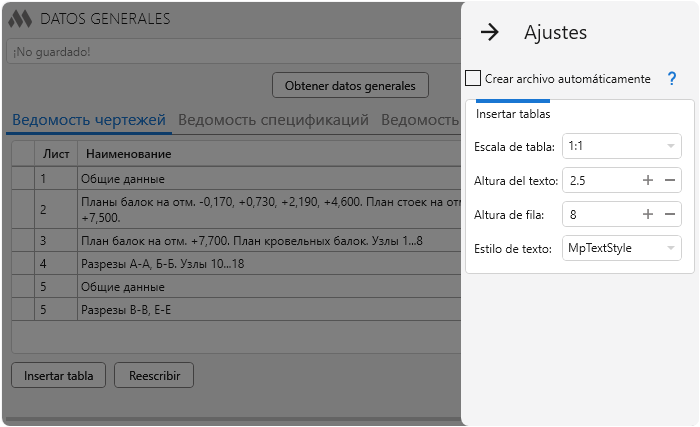

Insertar de tablas – elementos de configuración de las propiedades de las tablas insertadas: Escala de tabla, Altura del texto, Altura de filas, Estilo de texto.
