    Плагин собирает данные из таблиц, вставленных в текущий документ. Ведомость ссылочных документов собирается по нормативным документам, присутствующими в базе данных


    Связанные новости и статьи


    Использование

    ВНИМАНИЕ! Для корректной работы плагина должны быть установлены: плагин Таблицы, База данных версии не ниже 1.0.0.0

    1

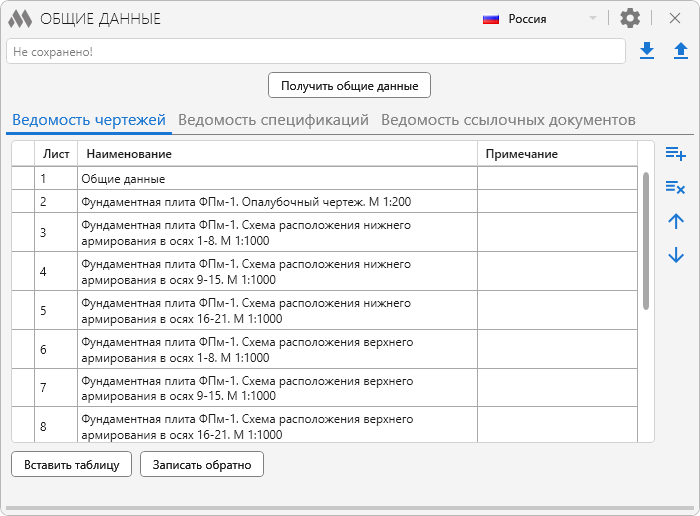

    Главное окно плагина условно можно разделить на три зоны: файл с данными (верхняя часть окна), таблицы (основная центральная часть окна) и настройки (открываются при нажатии на соответствующий значок).
    В верхней правой части окна можно выбрать страну по нормам которой будут вставляться таблицы.

    Файл с данными

    Все внесенные в таблицы данные должны хранится в специальном файле. Иначе после закрытия окна плагина данные будут потеряны!
    Текстовое поле отображает имя файла с данными, если таковой есть и привязан к текущему чертежу.

    5 - сохранение введённых данных в специальный файл. Имя файла формируется вида Имя Чертежа_totals.xml. Имя файла сохраняется в расширенные данные чертежа. Желательно чтобы чертеж уже был сохранен
    6 - чтение данных из существующего файла. Имя файла сохраняется в расширенные данные чертежа

    Таблицы

    Содержит три таблицы (Ведомость чертежей, Ведомость спецификаций, Ведомость ссылочных документов) и элементы для управления таблицами, вывода таблиц и получения данных

    7 - добавляет новую строку в текущую таблицу. Строка добавляется по принципу Вставить ниже
    8 - удаляет выбранную строку в текущей таблице
    9 - перемещает выбранную строку на одну позицию вверх
    10 - перемещает выбранную строку на одну позицию вниз

    Вставить таблицу - переход в AutoCAD для указания точки
    Точка вставки:
    Указать точку. В указанную точку будет вставлена соответствующая таблица

    Получить общие данные - открывает диалоговое окно получения данных. Данные можно собирать в пространстве модели или в указанных листах:

    3

    4

    Искать только в текущем чертеже - указывает, что поиск данных производится только в текущем чертеже. Если галочка снята, то можно дополнительно указать открытые чертежи для поиска данных.

    В диалоговом окне следует настроить параметры для поиска данных:

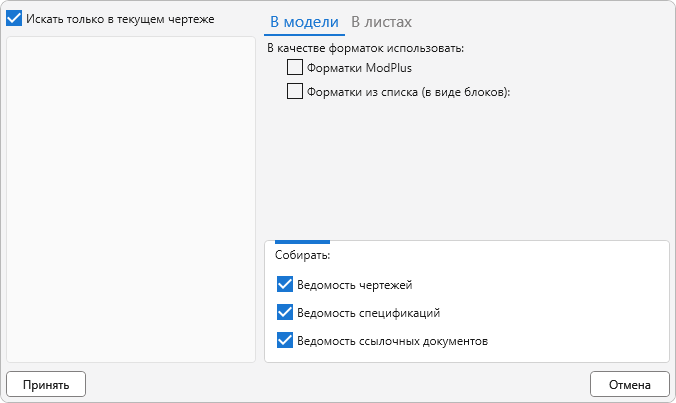

    Для вкладки В модели:

    Форматки ModPlus - в качестве форматок плагин будет воспринимать форматки ModPlus, созданные соответствующим плагином Форматки

    Форматки из списка (в виде блоков) - в качестве форматок плагин будет воспринимать указанные блоки

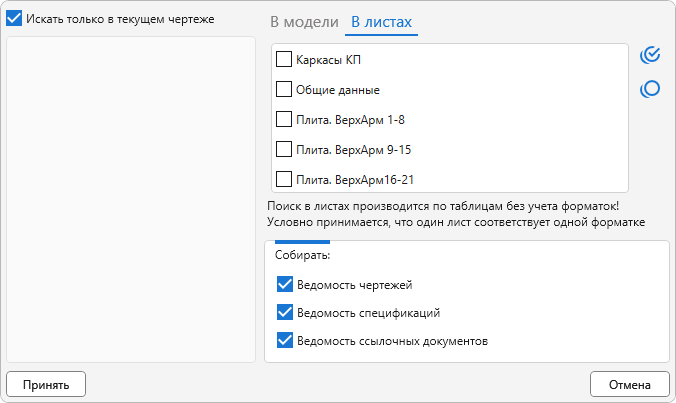

    Для вкладки В листах:

    В списке листов нужно установить галочки на требуемых листах.

    Выбрать все / Снять выбор - установить или снять все галочки в списке

    Собирать: - указание соответствующих данных для поиска. Ведомость ссылочных документов проверяет совпадение имеющихся в базе данных документов. Поиск происходит по таблицам, выноскам и текстам

    Настройки

    2

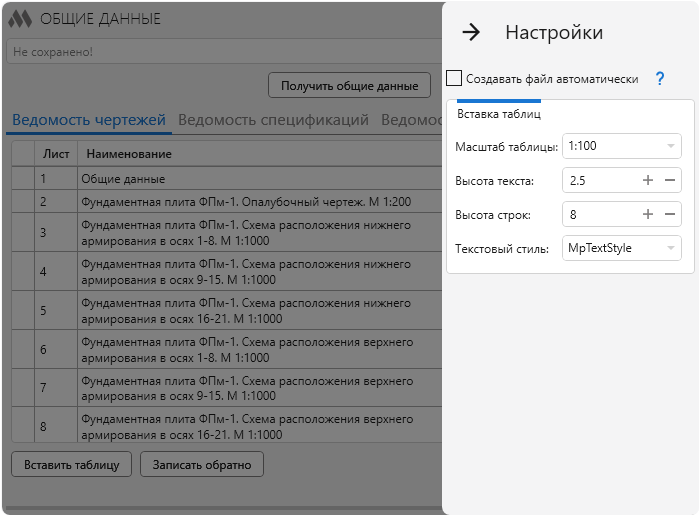

    Создавать файл автоматически - Если данный параметр включен и текущий документ сохранен, то файл хранения общих данных (Имя Чертежа_totals.xml) автоматически будет создаваться в директории расположения текущего чертежа при запуске плагина.

    Вставка таблиц - элементы настройки свойств для вставляемых таблиц: Масштаб таблицы, Высота текста, Высота строк, Текстовый стиль.

    Скачать
    Файлы с расширением .mpif используются для установки или обновления компонентов и плагинов в случае отсутствия доступа к сети internet! Установка ModPlus производится с помощью web-установщика
