Symbol
Verwendung

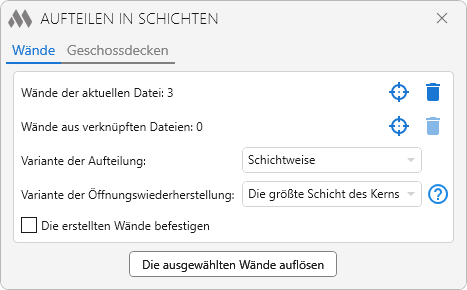

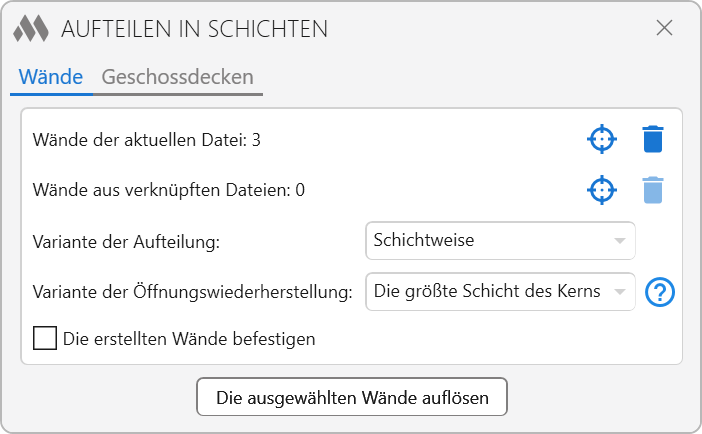

Wände der aktuellen Datei – zeigt die Anzahl der in der aktuellen Datei ausgewählten Wände an.
Wände aus verknüpften Dateien – zeigt die Anzahl der aus verknüpften Dateien ausgewählten Wände an.
– Wände in der aktuellen Datei oder in einer verknüpften Datei auswählen. Wenn Wände bereits in der Ansicht ausgewählt wurden, werden sie beim Klicken auf die Schaltfläche verarbeitet, und ihre Anzahl wird in einer der oben genannten Zeilen angezeigt. Wenn keine Elemente ausgewählt sind oder unter den ausgewählten keine mehrschichtigen Wände vorhanden sind, wechselt das Plug-in in den Auswahlmodus, und die Wände müssen manuell ausgewählt werden.
– Liste der Wände löschen.
Variante der Aufteilung – Auswahl der Aufteilungsart:
- Schichtweise – jede Schicht der ursprünglichen Wand wird als eine neue Wand erstellt
- Entlang der Tragenden Schicht – es wird eine dreischichtige Wand erstellt, bei der die Schicht oberhalb der Umgrenzung alle Schichten oberhalb der Umgrenzung der ursprünglichen Wand enthält, die Schicht der Tragenden Schicht alle tragenden Schichten der ursprünglichen Wand enthält und die Schicht unterhalb der Umgrenzung alle Schichten unterhalb der Umgrenzung der ursprünglichen Wand enthält. Entsprechend kann je nach den Schichten der ursprünglichen Wand auch eine zwei- oder einschichtige Wand erstellt werden.
Beim Erstellen neuer Wände werden die Typen aus den im Projekt vorhandenen Wandtypen ausgewählt (Überprüfung nach Dicke, Material und Schichtfunktion) oder neue Typen erstellt. Der Name des neuen Typs wird nach Materialname und Schichtdicke festgelegt.
Variante der Öffnungswiederherstellung – Auswahl der Methode zur Wiederherstellung der Öffnungen. Zu den Öffnungen gehören Durchbrüche und Familien der Kategorien „Fenster“ und „Türen“. Die Reihenfolge der Auswahl der Zielschicht für die Wiederherstellung wird im Plug-in-Fenster beschrieben.
Erstellte Wände anheften – wenn dieses Kontrollkästchen aktiviert ist, werden die erstellten Wände automatisch angeheftet.
Beim Aufteilen von Wänden mit bearbeitetem Profil wird, falls der obere Teil der Wand über der im Parameter „Top Constraint“ angegebenen Ebene liegt, für die erstellten Wände keine obere Verknüpfung gesetzt.

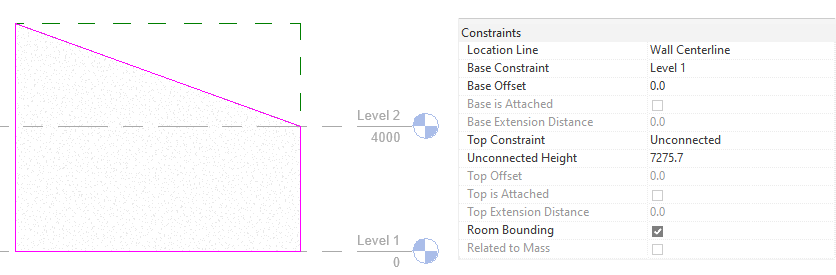

Ausgangswand:

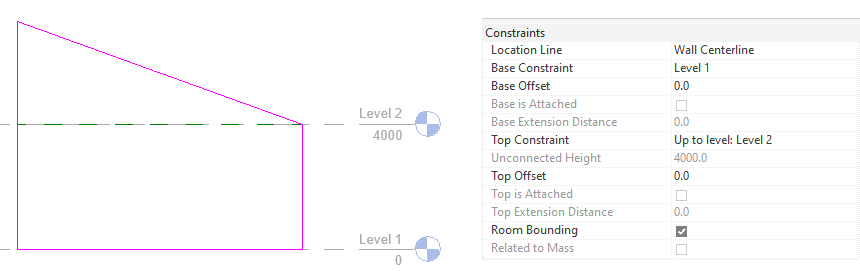

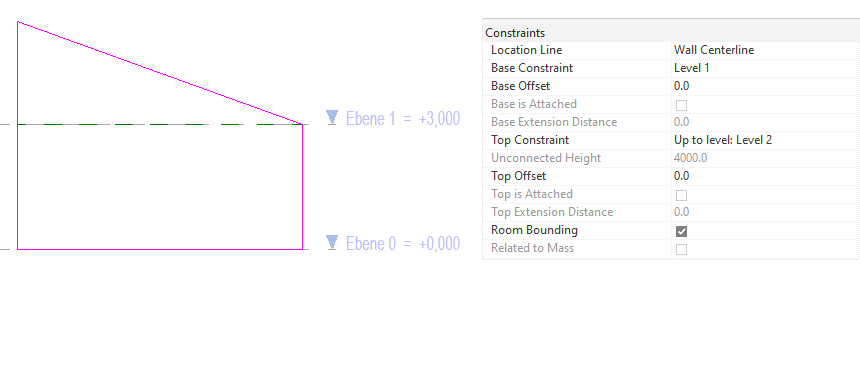

Nach der Aufteilung erstellte Wand:

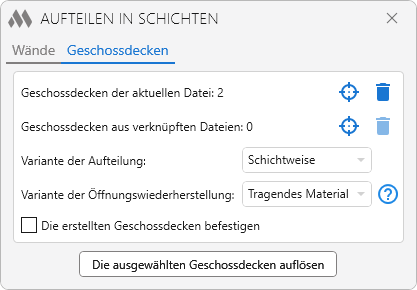

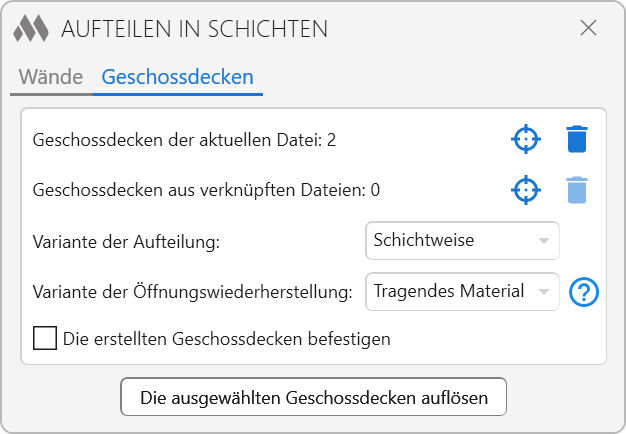

Die Einstellungen für Decken sind analog zu den Einstellungen für Wände.
