  • Разбивка многослойных стен и плит на отдельные элементы

    Значок

    32x32px 16x16px dark 32x32px dark 16x16px

    Связанные новости и статьи


    Использование

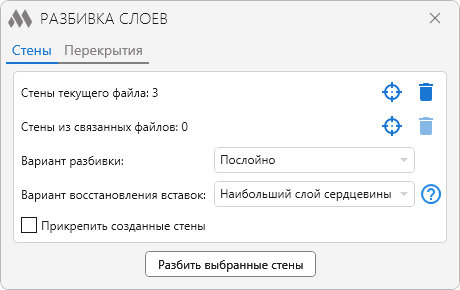

    Стены

    1

    Стены текущего файла – отображает количество выбранных стен в текущем файле

    Стены из связанных файлов – отображает количество выбранных стен из связанных файлов

    3 – выбрать стены в текущем файле или выбрать стены в связанном файле. Если стены были предварительно выделены на виде, то при нажатии кнопки они будут обработаны и их количество отобразится в одной из указанных выше строк. Если не выделено никаких элементов или среди выделенных нет многослойных стен – плагин перейдет в режим выбора элементов и стены нужно будет выбрать
    4 – очистить список стен

    Вариант разбивки – выбор варианта разбивки:

    • послойно – каждый слой исходной стены будет создан в виде одной новой стены
    • по границе сердцевины – будет создана трехслойная стена, в которой слой выше огибания будет содержать все слои выше огибания исходной стены, слой сердцевины будет содержать все слои сердцевины исходной стены, слой ниже огибания будет содержать все слои ниже огибания исходной стены. Соответственно, может быть создана двухслойная или однослойная стена, в зависимости от слоев исходной стены.

    При создании новых стен типоразмеры для них подбираются из существующих в проекте (проверка по толщине, материалу и функции слоя) или создаются новые. Имя создаваемого типоразмера задается по имени материала и толщине слоя.

    Вариант восстановления вставок – выбор варианта восстановления вставок. К вставкам относятся проемы и семейства в категории «Окна», «Двери». Порядок выбора целевого слоя для восстановления вставок описан в окне плагина.

    Прикрепить созданные стены – если установить галочку, то созданные стены будут автоматически прикреплены.

    При разбивке стен с отредактированным профилем, в случае когда верхняя часть стены располагается выше уровня, указанного в параметре “Зависимость сверху”, у созданных стен  верхняя привязка не задается.

    Исходная стена:

    6

    Стена созданная после разбивки:

    7

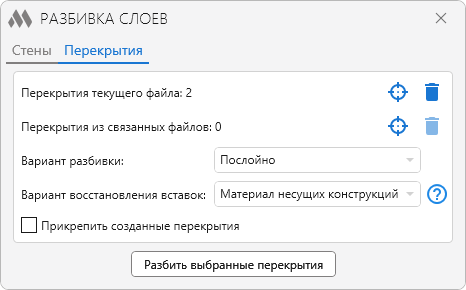

    Перекрытия

    2

    Настройки для перекрытий аналогичны настройкам для стен.


    Рассмотрим пример разбивки стены:

    3

    Выделяем стену, выбираем вариант разбивки - послойно и нажимаем кнопку Разбить выбранные стены.

    Рассмотрим какие типоразмеры были подобраны для новых стен.

    В проекте уже имеется типоразмер стены, в котором толщина, материал и функция слоя совпадают с теми же параметрами новой стены. Поэтому новая стена создана со следующим типоразмером:

    4

    Для остальных слоев подходящих типоразмеров стен в проекте нет, поэтому были созданы новые:

    5

  • История изменений за
    Год

    2024 Год

    Revit: Разбивка слоев 1.5.0.0 (24.05.2024)

    Fix
    Исправлены ошибки, возникающие при варианте разбивки "По границе сердцевины".

    Revit: Разбивка слоев 1.4.0.0 (15.05.2024)

    New
    Верхняя привязка созданных стен не задается, если профиль исходной стены был выше уровня исходной стены.

    Revit: Разбивка слоев 1.3.0.0 (02.01.2024)

    Fix
    Исправлены некоторые ошибки.

    2023 Год

    Revit: Разбивка слоев 1.2.5.0 (10.10.2023)

    Fix
    Исправлена ошибка, при которой не выполнялось соединение созданных стен.

    Revit: Разбивка слоев 1.2.4.0 (07.09.2023)

    Fix
    Исправлены некоторые ошибки.

    Revit: Разбивка слоев 1.2.3.0 (18.02.2023)

    Fix
    Исправлена ошибка "Floor type is not valid for this floor", возникающая в некоторых случаях при разбивке перекрытий.

    Revit: Разбивка слоев 1.2.2.0 (08.01.2023)

    Improved
    Заменены иконки.
    Improved
    Добавлены настройки доступа к команде на ленте.

    2022 Год

    Revit: Разбивка слоев 1.2.0.0 (24.05.2022)

    Improved
    Внесены правки в методы восстановления проемов и соединения созданных параллельных стен с учетом случаев, когда в исходной стене имеется витраж, полностью разрезающий стену.

    Revit: Разбивка слоев 1.1.10.0 (01.04.2022)

    Fix
    Исправлены некоторые ошибки, возникающие при разбивке стен по границе сердцевины в Revit версии старше 2022.

    Revit: Разбивка слоев 1.1.9.0 (14.03.2022)

    Fix
    Исправлена ошибка обработки типоразмеров, которые имеют идентичные слои, в Revit 2017-2022.

    Revit: Разбивка слоев 1.1.8.0 (14.03.2022)

    Fix
    Исправлена причина возникновения в некоторых файлах ошибки "Provided floor type does not match internal type".

    Revit: Разбивка слоев 1.1.7.0 (25.01.2022)

    Fix
    Исправлена ошибка "Последовательность не содержит соответствующий элемент", возникающая при разбивке по границе сердцевины в Revit версии ниже 2022.

    Revit: Разбивка слоев 1.1.6.0 (23.01.2022)

    Fix
    Исправлена ошибка удаления исходной стены, содержащей только слои сердцевины при разбивке по границам сердцевины.
    Fix
    Исправлена ошибка определения порядка слоев для некоторых стены в Revit версии ниже 2022.
    Fix
    Исправлена ошибка неверного расположения созданных стен в случае, когда привязка линии стены по умолчанию находится не по центру стены.

    Revit: Разбивка слоев 1.1.3.0 (21.01.2022)

    Fix
    Исправлена ошибка обработки неприсоединенных стен.

    Revit: Разбивка слоев 1.1.2.0 (21.01.2022)

    New
    Добавлено копирование свойств параметров "Смещение сверху" и "Смещение снизу" для стен.
    Fix
    Исправлена ошибка копирования параметров вставок.
    Fix
    Исправлена ошибка, при которой не удалялись вспомогательные типоразмеры.
