Descomposición de muros y losas multicapa en elementos individuales
Icono
Uso

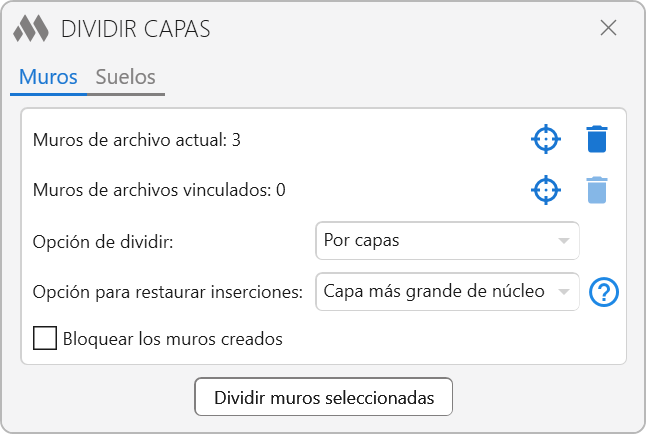

Muros de archivo actual – muestra la cantidad de muros seleccionados en el archivo actual.
Muros de archivos vinculados – muestra la cantidad de muros seleccionados de archivos vinculados.
– seleccionar muros en el archivo actual o en un archivo vinculado. Si los muros ya se seleccionaron previamente en la vista, al presionar el botón se procesarán y su cantidad se mostrará en una de las líneas indicadas arriba. Si no hay elementos seleccionados o entre ellos no hay muros multicapa, el complemento pasará al modo de selección y será necesario elegir los muros manualmente.
– borrar la lista de muros.
Opción de dividir – selección del método de división:
- Por capas – cada capa del muro original se creará como un muro nuevo independiente.
- Por el contorno del núcleo – se creará un muro de tres capas: la capa superior contendrá todas las capas situadas por encima del recubrimiento del muro original, la capa del núcleo contendrá todas las capas del núcleo original, y la capa inferior contendrá todas las capas por debajo del recubrimiento. Dependiendo de las capas del muro original, puede crearse un muro de dos o una sola capa.
Al crear nuevos muros, sus tipos se seleccionan entre los existentes en el proyecto (verificación por espesor, material y función de capa) o se crean nuevos. El nombre del nuevo tipo se genera según el nombre del material y el espesor de la capa.
Opción de restaurar de inserciones – selección del método para restaurar las inserciones. Las inserciones incluyen huecos y familias de las categorías “Ventanas” y “Puertas”. El orden de selección de la capa de destino para la restauración de las inserciones se describe en la ventana del complemento.
Bloquear los muros creados – si se marca la casilla, los muros creados se bloquearán automáticamente.
Al dividir muros con un perfil editado, si la parte superior del muro se encuentra por encima del nivel especificado en el parámetro “Restricción superior”, los nuevos muros creados no tendrán definida la restricción superior.

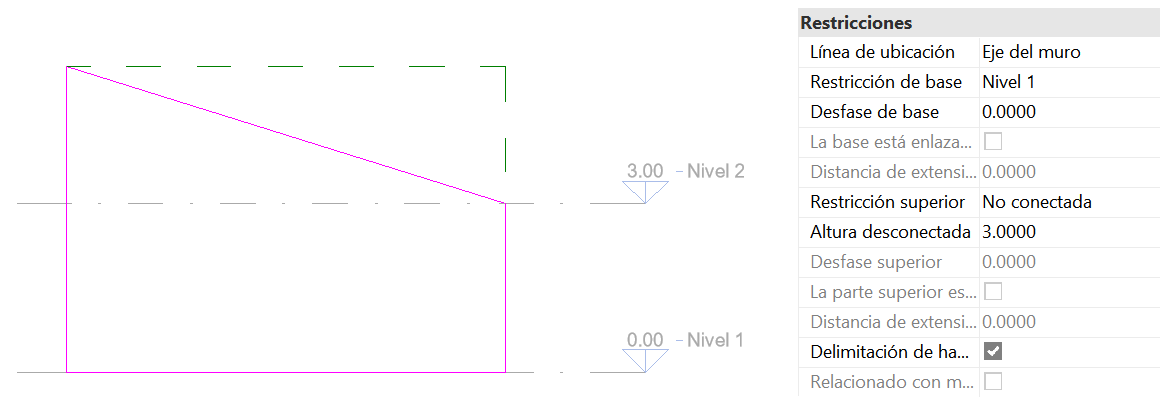

Muro original:

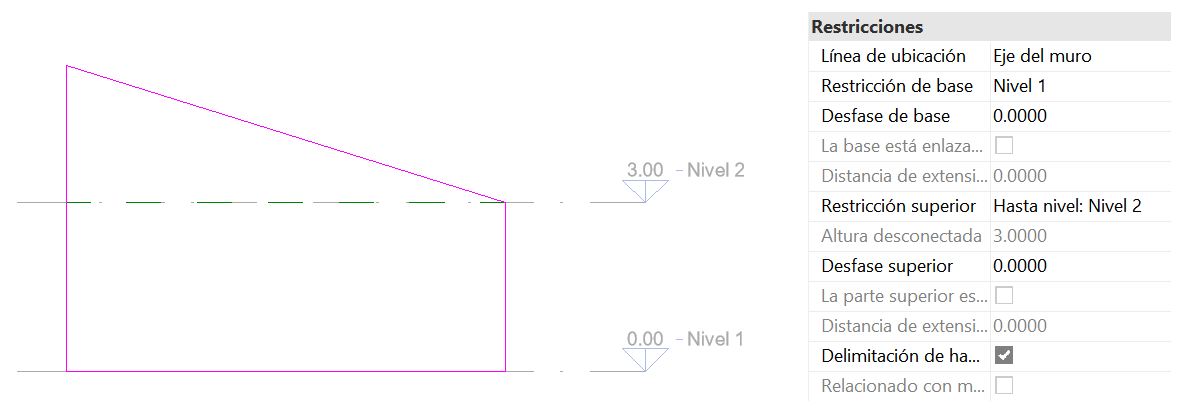

Muro creado después de la división:

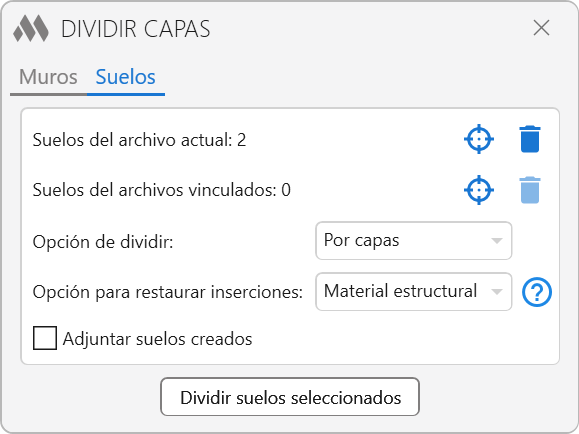

Los ajustes para los suelos son análogos a los ajustes para los muros.
