Formas de invocación
- Menú ModPlus
- Paleta ModPlus
- Cinta de AutoCAD
- Línea de comandos: _mpNumbering
Icono
Noticias y artículos relacionados
Uso

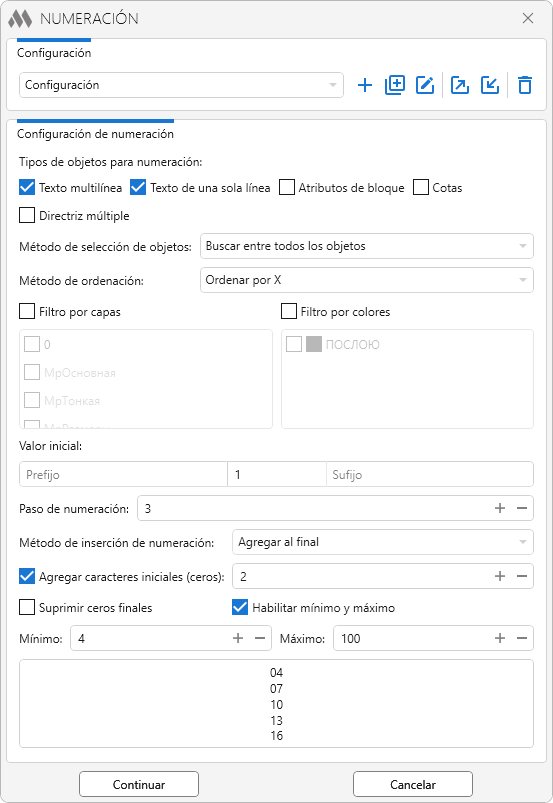

La ventana del complemento consta de dos grupos: configuración y ajustes de numeración:
En la parte superior de la ventana del complemento hay una lista desplegable de configuraciones, junto a la cual están disponibles los siguientes botones:
– crear una nueva configuración
– duplicar la configuración actual
– editar el nombre de la configuración
– exportar la configuración
– importar la configuración
– eliminar la configuración actual.
La parte inferior de la ventana del complemento contiene los ajustes de numeración:
Tipos de objetos para numeración: – se debe marcar al menos un tipo de objeto (texto multilínea, texto de una sola línea, atributos de bloques, cotas, multileaders).
Método de selección de objetos: – lista desplegable para elegir el método de selección. Opciones disponibles:
- Buscar entre todos los objetos – selecciona entre todos los objetos del dibujo
- Buscar entre seleccionados – selecciona entre los objetos previamente seleccionados
- Buscar por distancia desde punto – selecciona los objetos dentro de un radio alrededor de un punto indicado
- Buscar por distancia desde el punto más cercano de la curva – selecciona los objetos dentro de un radio alrededor del punto más cercano de la curva seleccionada
- Numeración en tabla – selecciona objetos dentro de una tabla.
- Buscar por intersección con curvas – selección de los objetos que se intersecan con las curvas seleccionadas.
- Selección individual – numeración manual de los objetos. Para seleccionar cotas y atributos de bloques, es necesario hacer clic directamente en la parte de texto de los objetos.
Método de ordenación: – lista desplegable para elegir cómo ordenar los objetos. Opciones disponibles:
- Ordenar por X – ordena por el valor en el eje X
- Ordenar por Y – ordena por el valor en el eje Y
- Ordenar por vector – ordena en la dirección de un vector indicado
- Ordenar por distancia desde punto – ordena según la distancia a un punto especificado
- Ordenar por posición en la curva – ordena según la distancia desde el inicio de una curva hasta la proyección del objeto en ella.
- Ordenar por presentaciones – los objetos se ordenan según la posición de las presentaciones (incluido el modelo) en la cinta inferior de izquierda a derecha. A cada presentacione se le asigna un único valor de numeración (todos los objetos seleccionados en la presentacione tendrán el mismo número).
Dirección de numeración: – elección de dirección para la opción Numeración en tabla:
- Horizontal – de izquierda a derecha, comenzando en la celda indicada
- Vertical – de arriba a abajo, comenzando en la celda indicada.
- Rango primero por filas – numeración de las celdas del rango indicado en horizontal (por filas).
- Rango primero por columnas – numeración de las celdas del rango indicado en vertical (por columnas).
- Numeración de celdas individuales – numeración manual de celdas individuales seleccionadas de la tabla.
Para los atributos de bloque usar – la opción permite elegir si se usará la posición del atributo o la posición del bloque para ordenar o filtrar los atributos de bloque.
Ordenar en orden inverso – esta opción permite invertir la dirección de la ordenación.

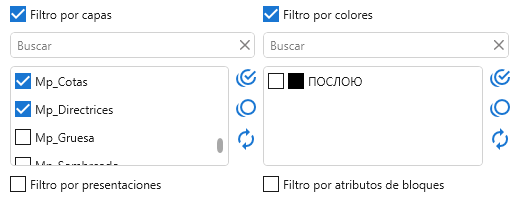

Filtro por capas y Filtro por colores se pueden usar para una selección más precisa de los objetos a numerar. Filtro por presentaciones está disponible solo cuando el método de selección de objetos es Buscar entre todos los objetos. Filtro por atributos de bloques permite numerar los atributos de bloques marcados en la lista y está disponible solo para el tipo de objetos Atributos de bloque. En todos los filtros hay un campo para la búsqueda rápida de elementos en la lista y botones que permiten seleccionar todos los elementos
, deseleccionar todos los elementos
y invertir la selección
.
Valor inicial – valor desde el cual empezará la numeración. Puede ser número o letra, entero o decimal, positivo o negativo, y puede incluir prefijo o sufijo.

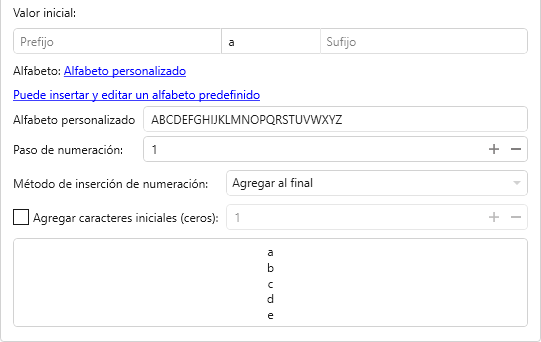

Si el valor inicial es una letra, se activa el botón de selección de alfabeto, que permite elegir entre: ruso, inglés, alfabeto personalizado o detección automática del idioma. El uso de mayúsculas/minúsculas coincide con el primer carácter introducido.
Paso de numeración – valor de incremento, que puede ser entero o decimal, positivo o negativo.
Método de inserción de numeración: – lista desplegable para elegir cómo insertar la numeración (Reemplazar texto completo, Añadir al inicio, Añadir al final).
Agregar caracteres iniciales (ceros) – agrega ceros al inicio del valor inicial.
Suprimir ceros finales – oculta los ceros al final de los números decimales.
Habilitar mínimo y máximo – permite establecer un valor mínimo y máximo para la numeración numérica.
En la parte inferior de la pantalla se muestra una vista previa de la numeración según la configuración.
Según los métodos seleccionados de selección y ordenación, al hacer clic en el botón Continuar se solicitarán las siguientes acciones:
- Seleccione objetos de texto: – para numerar objetos de texto (Método de selección de objetos: Buscar entre seleccionados, Selección individual)
- Especificar punto: – para calcular distancias (Método de selección de objetos: Buscar por distancia desde punto, Método de ordenación: Ordenar por distancia desde punto)
- Seleccione curva: – para calcular distancias desde el punto más cercano de la curva (Método de selección de objetos: Buscar por distancia desde el punto más cercano de la curva)
- Especificar punto dentro de la tabla: – para numerar desde una celda específica (Método de selección de objetos: Numeración en tabla)
- Seleccione el primer punto del rango: – especifique el primer punto del rango dentro de la tabla (Método de selección de objetos: Numeración en tabla)
- Seleccione el segundo punto del rango: – especifique el segundo punto del rango dentro de la tabla (Método de selección de objetos: Numeración en tabla)
- Seleccionar una o más curvas (segmento, polilínea, arco, spline o círculo): – seleccione una o varias curvas que crucen los objetos de prueba para numeración (Método de selección de objetos: Buscar por intersección con curvas)
- Especificar punto inicial del vector: – para ordenar por vector (Método de ordenación: Ordenar por vector)
- Especificar punto final del vector: – para ordenar por vector (Método de ordenación: Ordenar por vector)
- Seleccione curva: – para proyectar los objetos de texto sobre ella (Método de ordenación: Ordenar por posición en la curva).
