调用方式
- ModPlus 菜单
- ModPlus 面板
- AutoCAD 功能区
- 命令行：_mpNumbering
图标
相关新闻和文章
使用方法

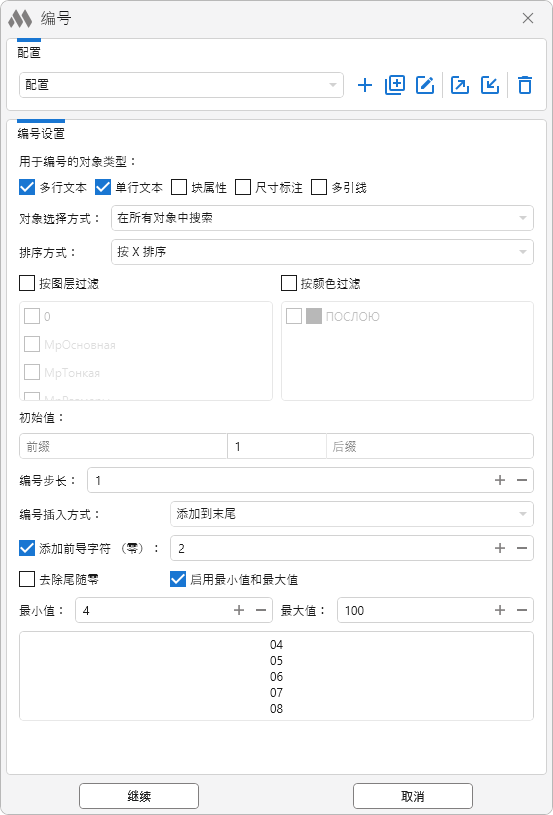

插件窗口由两部分组成：配置和编号设置：
在插件窗口的顶部，有一个配置下拉列表，右侧有以下按钮：
– 创建新配置
– 复制当前配置
– 编辑配置名称
– 导出配置
– 导入配置
– 删除当前配置。
插件窗口的下部是编号设置：
用于编号的对象类型： 需要至少选择一种对象类型（多行文字、单行文字、块属性、标注、多引线）。
对象选择方式： 下拉列表用于选择编号对象的选择方式，可选项包括：
- 在所有对象中搜索 – 从文档中的所有对象中选择
- 在选中的项目中搜索 – 从已选对象中选择
- 按与点的距离搜索 – 选择指定点半径范围内的对象
- 按与曲线最近点的距离搜索 – 选择指定曲线上最近点半径范围内的对象
- 表格中的编号 – 在表格中选择对象。
排序方式： 下拉列表用于选择对象的排序方式，可选项包括：
- 按 X 排序 – 按 X 轴的值排序
- 按 Y 排序 – 按 Y 轴的值排序
- 按向量排序 – 按指定向量方向排序
- 按与点的距离排序 – 按与指定点的距离排序
- 按曲线位置排序 – 按对象投影到指定曲线的距离排序。
- 按布局排序 – 对象按照底部功能区中图纸（包括模型）的顺序从左到右进行排序。每个图纸只分配一个编号值（图纸上的所有选定对象将具有相同的编号）。
按反向顺序排序 – 该选项允许将排序方向反转。

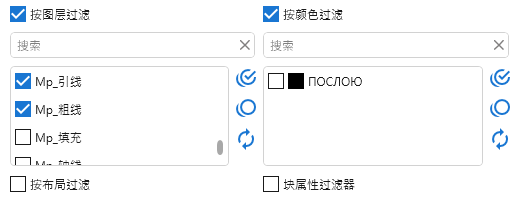

按图层过滤 和 按颜色过滤 可用于更精确地选择需要编号的对象。按布局过滤 仅在对象选择方式为 在所有对象中搜索 时可用。块属性过滤器 允许对列表中标记的块属性进行编号，仅适用于对象类型 块属性。
编号方向： – 针对 表格编号 方式选择编号方向：
- 水平 – 从指定单元格开始，按从左到右的方向编号
- 垂直 – 从指定单元格开始，按从上到下的方向编号。
按图层过滤 和 按颜色过滤 可用于更精确地选择编号对象。
初始值 – 编号的起始值，可以是数字或字母。数字可以是整数或小数、正数或负数，还可以在相应字段中添加前缀和后缀。

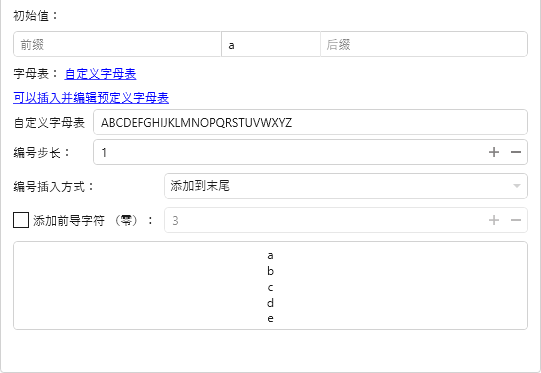

当初始值为字母时，会显示一个字母表选择按钮，可选择以下语言的字母表：俄语、英语、自定义字母表，或自动识别语言。编号的大小写与输入的首字母大小写一致。自定义字母表可以手动输入或复制并编辑俄语或英语字母表：
编号步长 – 编号递增的数值，可以是整数或小数、正数或负数。
编号插入方式： 下拉列表用于选择编号的插入方式（完全替换文字、添加到开头、添加到结尾）。
添加前导字符（零） – 在初始值前添加前导零。
去除尾随零 – 启用后，小数部分的末尾零将不显示。
启用最小值和最大值 – 可设置编号的最小和最大数值。
屏幕底部显示编号的预览字段，实时反映当前设置。
根据选择的对象选择方式和排序方式，点击 继续 按钮后可能出现以下操作：
- 选择文字对象： – 选择要编号的文字对象（对象选择方式：按选定对象搜索）
- 指定点： – 指定一个点作为距离起点（对象选择方式：按距某点的距离搜索）
- 选择曲线： – 选择一条曲线，用于计算对象距离其最近点的距离（对象选择方式：按距曲线最近点的距离搜索）
- 指定表格内的点： – 指定表格单元格中的点作为编号起点（对象选择方式：表格编号）
- 指定向量起点： – 指定向量的起点（排序方式：按向量排序）
- 指定向量终点： – 指定向量的终点（排序方式：按向量排序）
- 指定点： – 指定一个点作为距离起点（排序方式：按距某点的距离排序）
- 选择曲线： – 选择一条曲线，用于确定文字对象在其上的投影位置（排序方式：按曲线位置排序）。
