Copiar según curva

ICONO

USO

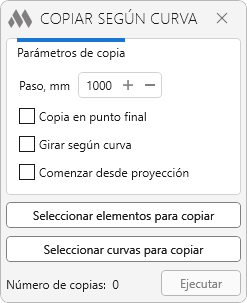

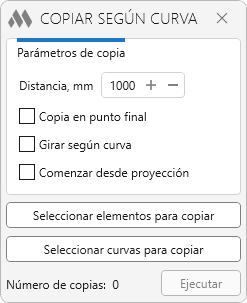

En la ventana del complemento es necesario especificar los siguientes parámetros de copia:

Paso, mm – distancia entre las copias creadas de los elementos seleccionados.

Copia en punto final – cuando esta opción está activada, se creará una copia a una distancia igual a la longitud de la curva.

Girar según curva – esta opción permite mantener el ángulo de rotación de los elementos copiados con respecto a la curva.

Comenzar desde proyección – la copia comenzará desde la ubicación de la proyección del elemento sobre la curva.

Con los botones que se encuentran a continuación, se deben seleccionar los elementos y las curvas para la copia:

Seleccionar elementos para copiar – selección en el modelo de los elementos que se van a copiar.

Seleccionar curvas para copiar – selección en el modelo de la curva a lo largo de cuya trayectoria se realizará la copia de los elementos. Se recomienda utilizar líneas de modelo y líneas de detalle como curvas, pero también puede ser cualquier elemento lineal definido por dos puntos (muro, tubería, etc.). Varias curvas conectadas entre sí se considerarán como una sola curva para el proceso de copia.

Ejecutar – iniciar la copia de los elementos de acuerdo con la configuración establecida.
