沿曲线复制

5603

沿曲线复制

这是一个免费插件!

  • 按指定间距沿曲线复制元素

    图标

    32x32px 16x16px dark 32x32px dark 16x16px

    使用说明

    1

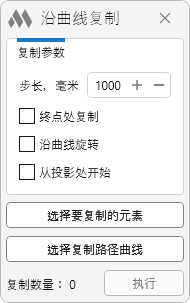

    在插件窗口中,需要指定以下复制参数:

    步长,毫米 – 所选元素副本之间的距离。

    终点处复制 – 启用该选项时,会在曲线长度对应的位置创建一个副本。

    沿曲线旋转 – 该选项允许保持复制元素相对于曲线的旋转角度。

    从投影开始 – 复制将从元素投影到曲线的位置开始。

    使用下方的按钮选择需要复制的元素和曲线:

    选择要复制的元素 – 在模型中选择需要复制的元素。

    选择要复制的曲线 – 在模型中选择用于复制路径的曲线。推荐使用模型线和详图线作为曲线,但也可以使用任何通过两点定义的线性元素(如墙、管道等)。多个连接在一起的曲线会被视为一条曲线进行复制。

    执行 – 根据设定的参数开始复制元素。

  • 年度更新日志

    2025 年

    Revit: 沿曲线复制 1.2.1.0 (06.02.2025)

    Improved
    禁止在族中启动插件.

    2024 年

    Revit: 沿曲线复制 1.2.0.0 (12.07.2024)

    New
    添加了"从投影开始"选项.
    New
    添加了考虑配件功能.
