Kopieren entlang einer Kurve

SYMBOL

VERWENDUNG

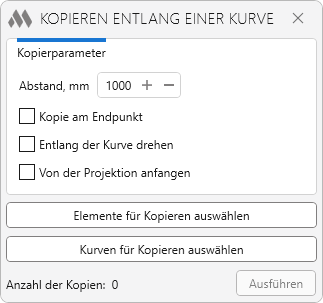

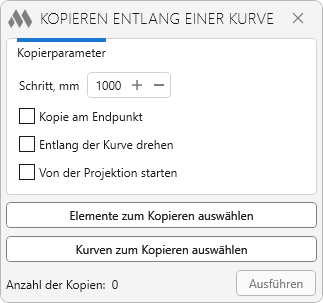

Im Fenster des Plugins müssen die folgenden Kopierparameter angegeben werden:

Schritt, mm – der Abstand zwischen den erstellten Kopien der ausgewählten Elemente.

Kopie am Endpunkt – wenn diese Option aktiviert ist, wird eine Kopie in einem Abstand erstellt, der der Länge der Kurve entspricht.

Entlang der Kurve drehen – diese Option ermöglicht es, den Drehwinkel der kopierten Elemente relativ zur Kurve beizubehalten.

Von der Projektion starten – das Kopieren beginnt an der Stelle, an der die Projektion des Elements auf die Kurve fällt.

Mit den unten befindlichen Schaltflächen können Elemente und Kurven für das Kopieren ausgewählt werden:

Elemente zum Kopieren auswählen – Auswahl der Elemente im Modell, die kopiert werden sollen.

Kurven zum Kopieren auswählen – Auswahl der Kurve im Modell, entlang deren Verlauf die Elemente kopiert werden. Es wird empfohlen, Modelllinien und Detaillinien als Kurven zu verwenden, aber es kann sich auch um jedes lineare Element handeln, das durch zwei Punkte definiert ist (Wand, Rohr usw.). Mehrere miteinander verbundene Kurven werden dabei als eine einzige Kurve für das Kopieren behandelt.

Ausführen – startet das Kopieren der Elemente gemäß den festgelegten Einstellungen.
