Cotas exteriores en plano

Icono

Descripción

El Complemento permite colocar las dimensiones exteriores en el plano de planta con un solo clic. El Complemento solo procesa muros y ejes horizontales y verticales. La colocación de las dimensiones exteriores se realiza de acuerdo con la configuración de trabajo actual, en la cual se indican los lados de acotación y los ajustes de las cadenas de cotas.

Uso

Para que el Complemento funcione debe existir al menos una configuración de trabajo.

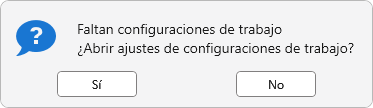

En caso de ejecutar el Complemento sin una configuración existente, se propondrá abrir la ventana de configuración de trabajo:

La ventana de configuración también se puede abrir desde la cinta de Revit, ejecutando el comando «Dimensiones exteriores. Configuración».

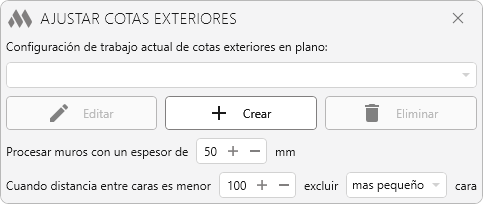

La ventana de configuración contiene controles para las configuraciones y varios ajustes generales del Complemento:

En la parte superior de la ventana se encuentra una lista desplegable de todas las configuraciones de trabajo creadas. La configuración seleccionada en la lista es la que se usará en el Complemento.

Editar – abre la ventana de edición de la configuración seleccionada. La ventana de edición es similar a la de creación de configuraciones (descrita más abajo).

Crear – abre la ventana de creación de una nueva configuración (descrita más abajo).

Eliminar – elimina permanentemente la configuración seleccionada.

Procesar muros con un espesor de … mm – establece un valor para filtrar muros antes de procesarlos. Ayuda a excluir, por ejemplo, el revestimiento exterior realizado también como muros.

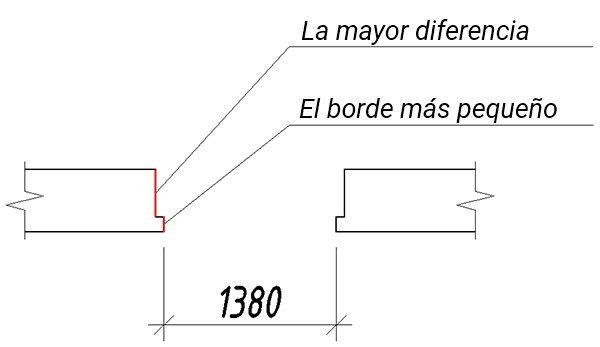

Cuando distancia entre caras menor … excluir … cara – excluye caras de un muro cuya distancia sea menor a la indicada. Por ejemplo, las familias de ventanas pueden crear rebajes en el muro. En este caso se generaría una cota para ese rebaje, que no es necesaria en las dimensiones exteriores. Con la opción Cuando la distancia entre caras sea 100 excluir la cara mayor – si entre dos caras la distancia es menor a la indicada (pero mayor que el rebaje de la ventana), no se tomará la cara mayor:

Ventana de creación/edición de configuración

En la parte superior izquierda de la ventana se encuentra el campo para indicar el nombre de la configuración. Este nombre se mostrará en la lista de selección de configuraciones en la ventana anterior.

Debajo se encuentra la selección de lados para colocar las dimensiones. Para activar/desactivar una opción, utilice el interruptor junto al lado correspondiente del plano. Para crear una configuración debe seleccionarse al menos un lado.

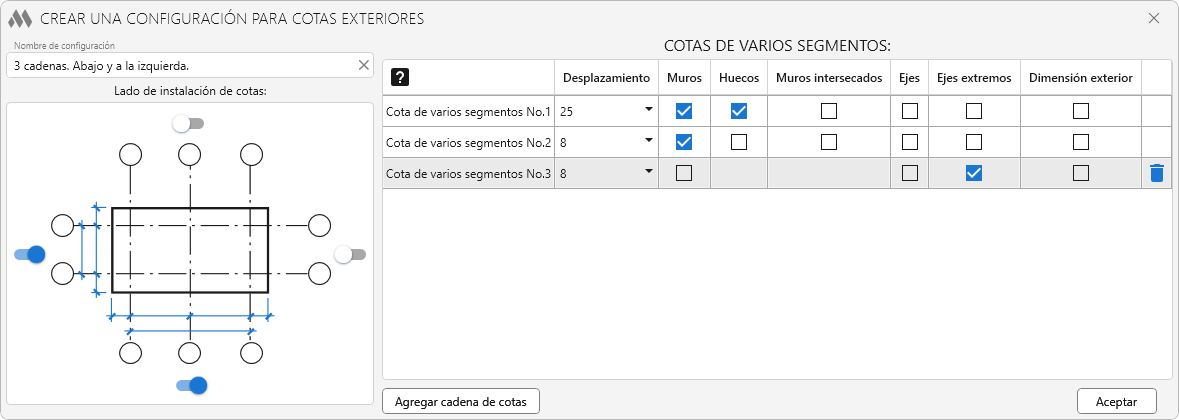

En la parte derecha de la ventana hay una tabla con las cadenas de cotas de la configuración actual. La configuración debe contener al menos una cadena de cotas. Para cada cadena puede especificar las siguientes opciones de colocación de dimensiones:

Desplazamiento – desplazamiento de la línea de cota respecto al elemento anterior. Para la primera cadena se mide desde el muro extremo seleccionado. Para las siguientes, desde la cadena anterior. El desplazamiento se establece en mm en unidades reales, es decir, variará según la escala del plano.

Muros – coloca las dimensiones de los muros en la dirección indicada. Es decir, muros verticales para la dirección izquierda/derecha, horizontales – abajo/arriba. Al activar esta opción, se habilitan las opciones Huecos y Muros que se cruzan.

Huecos – coloca dimensiones en los huecos de los muros en la dirección indicada.

Muros intersecados – coloca dimensiones de los muros que son perpendiculares a la dirección indicada y cruzan todos los muros en esa dirección.

Ejes – coloca dimensiones de los ejes perpendiculares a la dirección indicada.

Ejes extremos – coloca dimensiones de los ejes extremos perpendiculares a la dirección indicada. Esta opción desactiva la colocación de cotas de muros para la cadena actual.

Dimensión exterior – coloca la dimensión total en esa dirección. La dimensión total en esa dirección es la distancia entre las caras de los muros más externos. Esta opción desactiva todas las demás para la cadena actual.

En la última columna de cada cadena se encuentra el botón para eliminarla. Para mostrar el botón, debe seleccionarse la cadena en la tabla.

Agregar cadena de cotas – añade una nueva cadena a la tabla. Los nombres de las cadenas se generan automáticamente y no afectan el funcionamiento del Complemento.

Aceptar – cierra la ventana guardando todos los ajustes de la configuración.

En caso de ejecutar el Complemento con una configuración existente, se solicitará realizar la selección:

Seleccione muros y ejes – selección de muros y ejes en el plano actual. La selección usa un filtro de elementos, por lo que se puede seleccionar todo el plano.

El plano de planta seleccionado preferiblemente debe formar un polígono cerrado de muros. En caso contrario, el resultado del Complemento puede ser impredecible.

Si en el plano solo se seleccionan ejes, el procesamiento de las cadenas de cotas se realiza en orden inverso y el desplazamiento se mide desde el punto más lejano del eje más extremo.

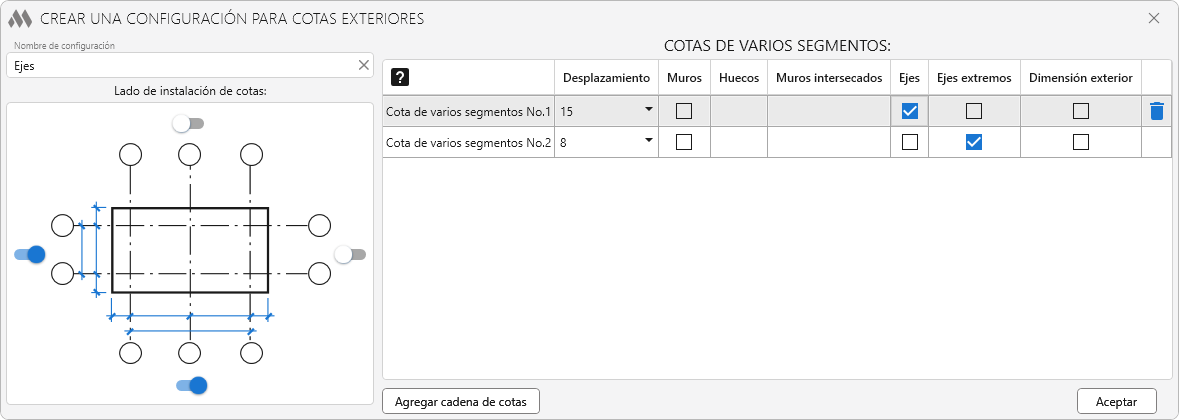

Por ejemplo, establecemos la siguiente configuración:

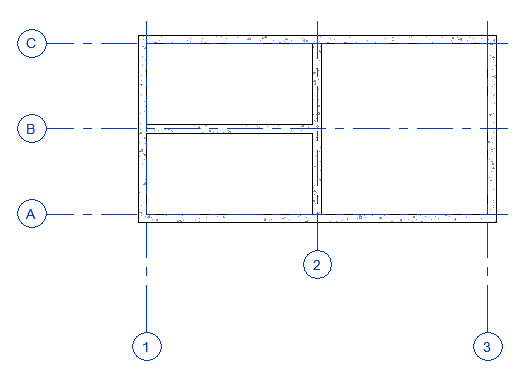

Seleccionamos ejes en el plano:

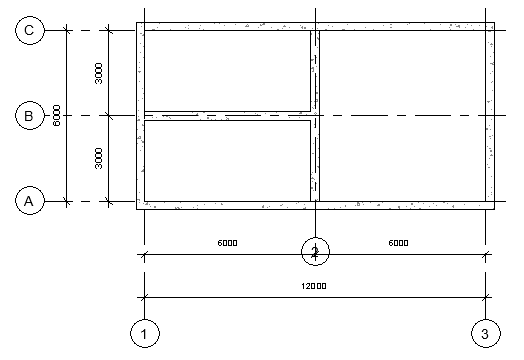

Obtenemos el resultado:
