外部平面尺寸

图标

描述

该插件可以一键在楼层平面图上标注外部尺寸。插件只处理水平和垂直的墙体和轴线。外部尺寸的标注根据当前的工作配置进行，在其中指定了尺寸标注的方向和尺寸链的设置。

使用方法

要使用该插件，必须至少有一个工作配置。

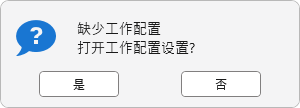

如果在没有配置的情况下启动插件，将提示打开工作配置设置窗口：

配置设置窗口也可以通过 Revit 功能区打开，运行命令“外部尺寸. 设置”。

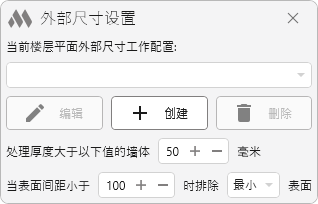

设置窗口包含配置管理控件和一些通用的插件设置：

在窗口的上部是所有已创建工作配置的下拉列表。列表中选中的配置即为插件运行时的当前配置。

编辑 – 打开当前选中配置的编辑窗口。编辑窗口与创建配置的窗口相同（见下文）。

创建 – 打开新建配置的窗口（见下文）。

删除 – 永久删除所选配置。

处理厚度大于以下值的墙体 …  – 设置在处理前过滤墙体的值。可用于排除某些情况，例如由“墙体”元素建模的外部装饰层。

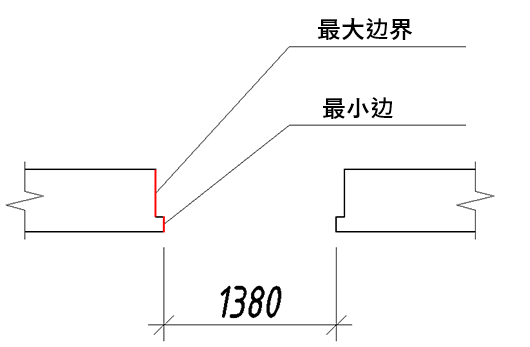

当表面间距小于 … 时排除 … 表面 – 排除墙体中两面之间的距离小于指定值的情况。例如，窗族可能在墙体中形成凹槽，这会生成一个外部尺寸中不需要的尺寸。若设置为 当两个墙面之间的距离为 100 时排除较大的墙面，那么如果两面之间的距离小于指定值（但大于窗凹槽），将不选择两面中较大的一面：

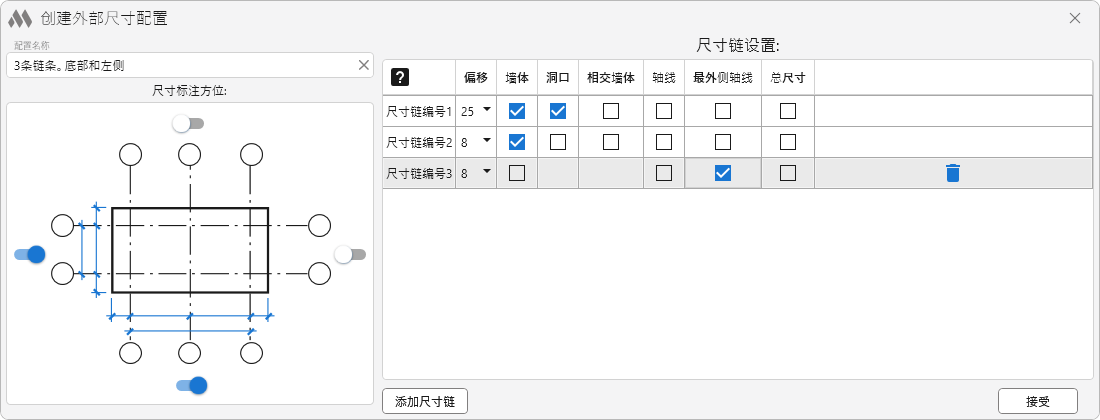

新建/编辑配置窗口

在窗口的左上部分是配置名称输入框。该名称将显示在前一个窗口的配置选择列表中。

下面是选择标注尺寸方向的区域。要启用/禁用某个方向，请使用对应的开关。创建配置时至少要选择一个方向。

在窗口右侧是当前配置的尺寸链表格。配置必须包含至少一条尺寸链。对于每条尺寸链，您可以指定以下设置：

偏移 – 尺寸线与前一个元素的偏移。第一条尺寸链的偏移是从最外侧选中墙体算起，后续尺寸链的偏移从前一条尺寸链算起。偏移以毫米为单位，会随平面图比例变化。

墙体 – 在指定方向上标注墙体的总尺寸。即：方向为左/右时标注垂直墙体，方向为上/下时标注水平墙体。启用该选项后，可以同时启用“洞口”和“相交墙体”。

洞口 – 在指定方向上标注墙体的洞口。

相交墙体 – 标注与指定方向垂直并穿过所有墙体的墙体。

轴线 – 标注与指定方向垂直的轴线。

最外侧轴线 – 标注与指定方向垂直的最外侧轴线。选择该选项后，本尺寸链的墙体标注将不可用。

总尺寸 – 标注该方向的总尺寸。总尺寸为该方向上最外侧墙体表面之间的距离。选择该选项后，本尺寸链的其他选项将不可用。

在每条尺寸链的最后一列有删除按钮。要显示该按钮，必须先选中表格中的尺寸链。

添加尺寸链 – 向表格中添加新尺寸链。尺寸链的名称自动生成，对插件的运行无影响。

确认 – 关闭窗口并保存配置设置。

在已有工作配置的情况下启动插件时，将会提示进行选择：

请选择墙体和轴线 – 在当前平面图中选择墙体和轴线。选择时启用元素过滤，因此可以直接框选整个平面。

选中的楼层平面图最好能构成由墙体围合的封闭多边形，否则插件结果可能不直观。

如果只在平面图中选择轴线，尺寸链的处理顺序将反向，偏移从最远的轴线开始计算。

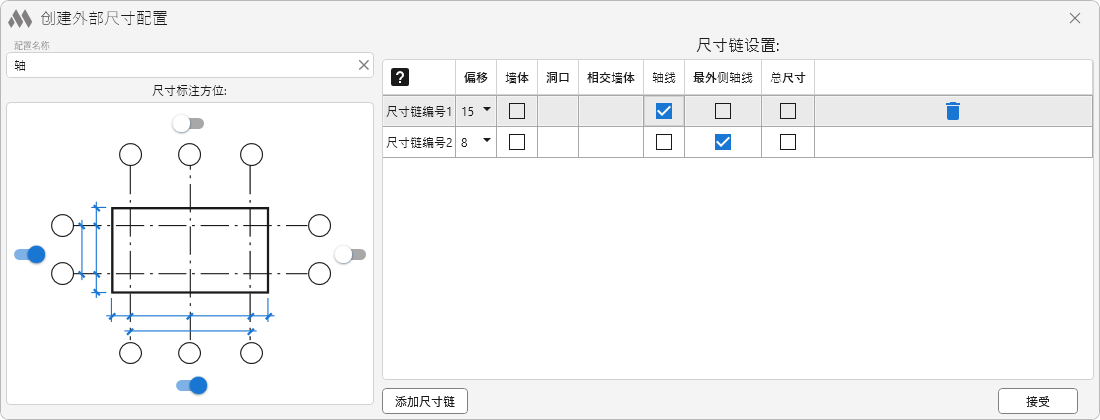

例如，设置以下配置：

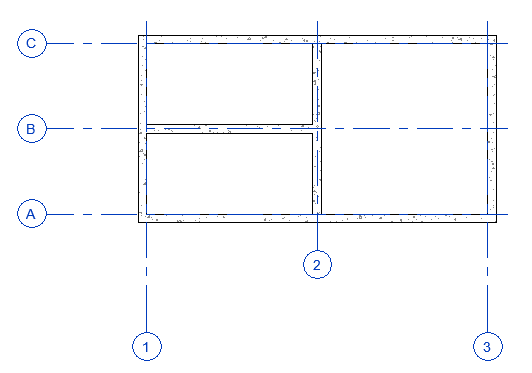

在平面图中选择轴线：

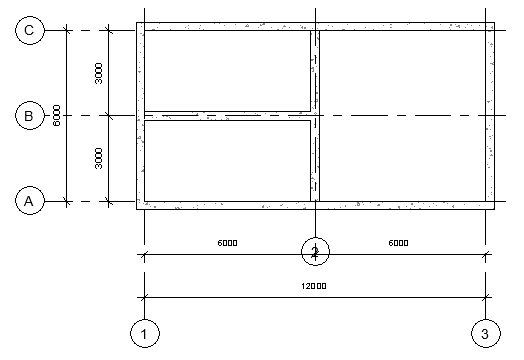

得到结果：
