Relación de parámetros

Icono

Descripción

Con este Complemento se pueden crear nuevos parámetros en la familia padre basados en uno o varios parámetros de familias anidadas. Existe la posibilidad de definir una máscara para el nombre del parámetro creado mediante la adición de un prefijo o sufijo. El Complemento también permite establecer y eliminar vínculos con parámetros existentes de la familia padre.

Uso

La ejecución del Complemento solo está disponible en el editor de familias.

Familia padre – la base para la familia anidada.

Familia anidada – familia que se carga en la familia padre (en la base).

Abra la familia padre y cargue en ella la familia (familia anidada).

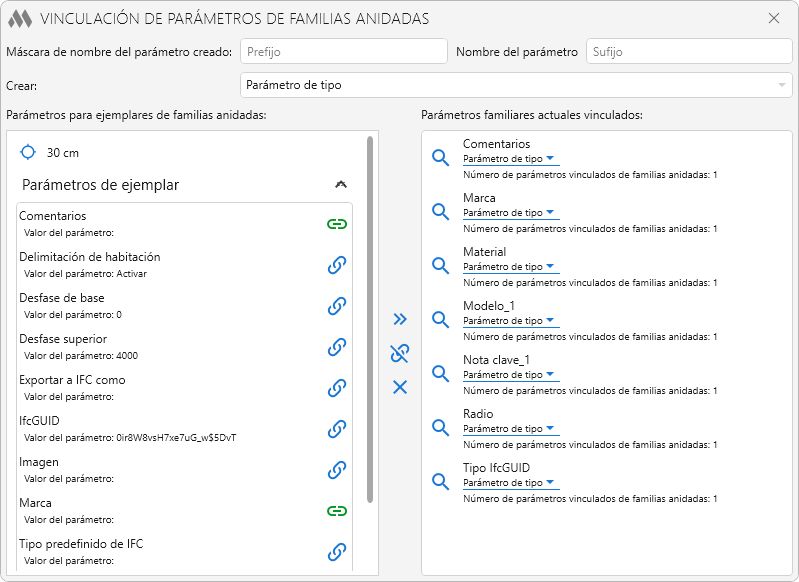

Después de iniciar el Complemento aparecerá una ventana:

La parte superior de la ventana del Complemento contiene las configuraciones principales para crear nuevos parámetros:

Máscara de nombre del parámetro creado: Prefijo Nombre del parámetro Sufijo – máscara del nombre del parámetro en la familia padre, donde Nombre del parámetro es el nombre del parámetro de la familia anidada. Puede añadir al nombre un prefijo y/o un sufijo según sea necesario.

Crear: Parámetro de ejemplar/Parámetro de tipo – selector que determina si el parámetro vinculado se creará como parámetro de ejemplar o de tipo.

La parte principal de la ventana del Complemento está dividida en dos campos:

Parámetros para ejemplares de familias anidadas – campo con la lista de familias anidadas y sus parámetros de ejemplar y de tipo.

Parámetros familiares actuales vinculados – campo con los parámetros de la familia padre, vinculados con los parámetros de la familia anidada.

En el campo izquierdo de la ventana del Complemento están disponibles los botones:

– resalta la ejemplar de la familia anidada en la vista actual.

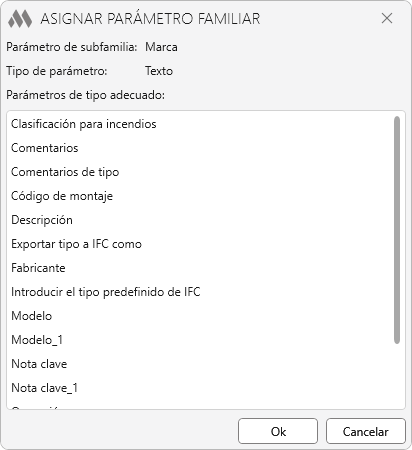

– permite vincular un parámetro de la familia anidada con un parámetro ya existente de la familia padre. El vínculo solo se puede establecer entre parámetros del mismo tipo (por ejemplo: texto con texto, dimensión con dimensión). Haga clic en el hipervínculo y en la ventana abierta seleccione el parámetro con el que se debe establecer el vínculo:

– entre el parámetro de la familia anidada y el parámetro de la familia padre se ha establecido un vínculo. Pase el cursor sobre el icono para ver el nombre del parámetro con el que está vinculado.

En el centro de la ventana están los botones:

– crea en la familia padre uno o varios parámetros de la familia anidada. Para crear varios parámetros es necesario seleccionar los parámetros de la familia anidada manteniendo presionadas las teclas Shift o Ctrl. Al crear los parámetros se tendrán en cuenta las configuraciones establecidas en la parte superior de la ventana.

– elimina el vínculo de los parámetros seleccionados de las ejemplares de familias anidadas. El parámetro con el que estaban vinculados los parámetros seleccionados no se elimina de la familia padre.

– elimina los parámetros vinculados seleccionados de la familia padre.

Cada parámetro en el campo Parámetros familiares actuales vinculados tiene una lista desplegable que determina si el parámetro vinculado será un parámetro de ejemplar o de tipo.

Para resaltar en la lista de ejemplares de familias anidadas todos los parámetros vinculados con un parámetro de la familia actual se puede utilizar el botón en el campo derecho de la ventana. Un parámetro de la familia padre se puede vincular con varios parámetros de la familia anidada.

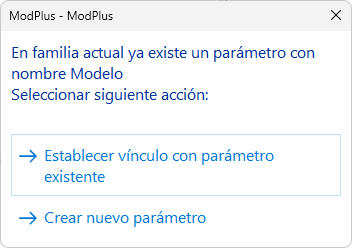

En caso de crear un parámetro vinculado cuyo nombre ya existe en la familia padre, se propondrán dos acciones para elegir:

• Establecer vínculo con parámetro existente – se asignará a la familia anidada un vínculo con un parámetro de la familia padre.
• Crear nuevo parámetro – se creará un nuevo parámetro con el mismo nombre y el sufijo (_2).
