Связь параметров

Значок

Описание

С помощью плагина можно создавать новые параметры в родительском семействе на основе одного или нескольких параметров вложенных семейств. Присутствует возможность задать маску для имени создаваемого параметра путём добавления префикса или суффикса. Плагин также позволяет устанавливать и удалять связь с существующими параметрами родительского семейства

Связанные новости и статьи

• Новая функция для Revit: Связь параметров вложенных семейств

Использование

Запуск плагина доступен только в редакторе семейств.

Родительское семейство – основа для вложенного семейства.

Вложенное семейство – семейство, загружаемое в родительское семейство (в основу).

Откройте родительское семейство и загрузите в него семейство (вложенное семейство).

После запуска плагина появится окно:

Верхняя часть окна функции содержит основные настройки для создания новых параметров:

Маска имени создаваемого параметра: Префикс Имя параметра Суффикс - маска имени создаваемого параметра в родительском семействе, где Имя параметра - имя параметра вложенного семейства. Вы можете добавить к имени создаваемого параметра префикс и/или суффикс по необходимости.

Создавать: Параметр экземпляра/Параметр типа – переключатель, определяющий будет ли связанный параметр создаваться параметром экземпляра или параметром типа.

Основная часть окна плагина разделена на два поля:

Параметры вложенных экземпляров семейств – поле со списком вложенных семейств и их параметров экземпляра и типа.

Связанные параметры текущего семейства – поле с параметрами родительского семейства, связанные с параметрами вложенного семейства.

В левом поле окне плагина доступны кнопки:

– выделяет экземпляр вложенного семейства на текущем виде

– позволяет связать параметр вложенного семейства с уже существующим параметром родительского семейства. Связь можно установить только у аналогичных по типу параметров (например: текст с текстом, размер с размером). Нажмите на гиперссылку и в открывшемся окне выберите параметр, с которым необходимо установить связь:

– между параметром вложенного и параметром родительского семейства установлена связь. Наведите курсор мыши на значок и увидите имя параметра, связь с которым установлена.

В центре окна расположены кнопки:

– создает в родительском семействе параметр/параметры вложенного семейства. Для создания нескольких параметров необходимо выбирать параметры вложенного семейства с удержанием кнопок Shift или Ctrl. При создании параметра/параметров учитываются настройки, установленные в верхней части окна

– удаление связи для выбранных параметров вложенных экземпляров семейств. Параметр, с которым были связаны выбранные параметры, при этом не удаляется из родительского семейства

– удаление выбранных связанных параметров родительского семейства

Каждый параметр в поле Связанные параметры текущего семейства имеет выпадающий список, определяющий, будет ли связанный параметр параметром экземпляра или параметром типа.

Для того чтобы выделить в списке вложенных экземпляров семейств все параметры, связанные с параметром текущего семейства можно воспользоваться кнопкой  в правом поле окна. Один параметр родительского семейства можно связывать с несколькими параметрами вложенного семейства.

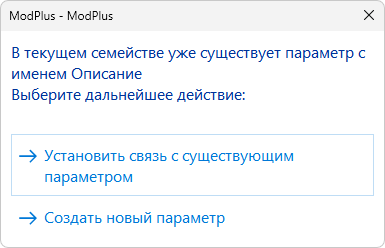

В случае создания связанного параметра, имя которого уже существует в родительском семействе, функция предложит два действия для выбора:

• Установить связь с существующим параметром – вложенному семейству будет назначена связь с параметром родительского семейства.
• Создать новый параметр – будет создан новый параметр с тем же именем и суффиксом (_2).
