Verknüpfen von Parametern

Symbol

Beschreibung

Mit dem Plugin können neue Parameter in der übergeordneten Familie auf der Grundlage eines oder mehrerer Parameter verschachtelter Familien erstellt werden. Es besteht die Möglichkeit, eine Maske für den Namen des zu erstellenden Parameters durch Hinzufügen eines Präfixes oder Suffixes festzulegen. Das Plugin ermöglicht außerdem das Herstellen und Entfernen von Verknüpfungen zu vorhandenen Parametern der übergeordneten Familie.

Verwendung

Der Start des Plugins ist nur im Familieneditor verfügbar.

Übergeordnete Familie – die Grundlage für die verschachtelte Familie.

Verschachtelte Familie – eine Familie, die in die übergeordnete Familie (in die Grundlage) geladen wird.

Öffnen Sie die übergeordnete Familie und laden Sie eine Familie (verschachtelte Familie) in diese.

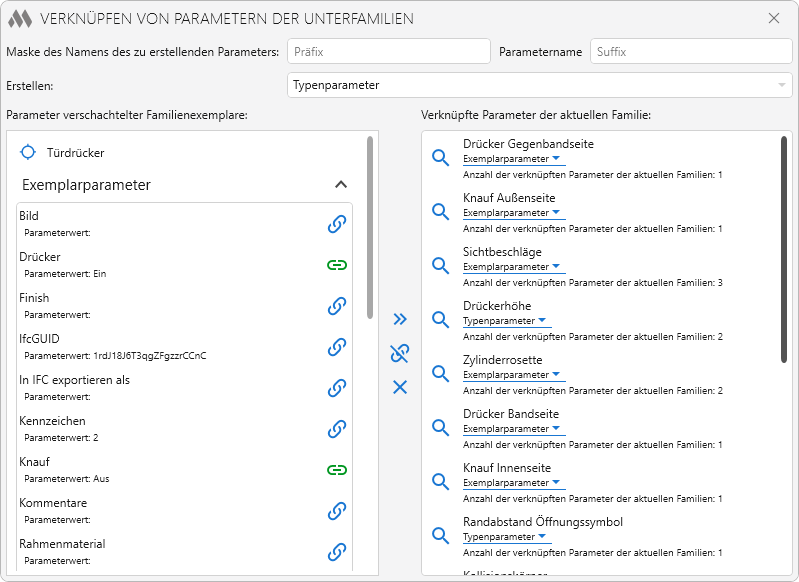

Nach dem Start des Plugins erscheint ein Fenster:

Der obere Teil des Plugin-Fensters enthält die Grundeinstellungen zum Erstellen neuer Parameter:

Maske für den Namen des zu erstellenden Parameters: Präfix Parametername Suffix – Maske für den Namen des in der übergeordneten Familie zu erstellenden Parameters, wobei Parametername der Name des Parameters der verschachtelten Familie ist. Sie können dem zu erstellenden Parameternamen bei Bedarf ein Präfix und/oder ein Suffix hinzufügen.

Erstellen als: Exemplarparameter/Typenparameter – Schalter, der bestimmt, ob der verknüpfte Parameter als Exemplarparameter oder als Typenparameter erstellt wird.

Der Hauptteil des Plugin-Fensters ist in zwei Felder unterteilt:

Parameter verschachtelter Familienexemplare – Feld mit einer Liste der verschachtelten Familien und deren Exemplar- und Typenparametern.

Verknüpfte Parameter der aktuellen Familie – Feld mit den Parametern der übergeordneten Familie, die mit Parametern der verschachtelten Familie verknüpft sind.

Im linken Feld des Plugin-Fensters stehen folgende Schaltflächen zur Verfügung:

– hebt das Exemplar der verschachtelten Familie in der aktuellen Ansicht hervor

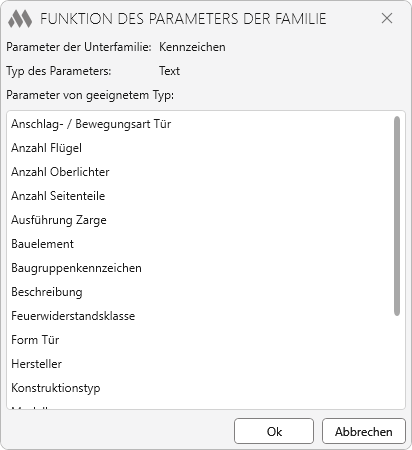

– ermöglicht das Verknüpfen eines Parameters der verschachtelten Familie mit einem bereits vorhandenen Parameter der übergeordneten Familie. Die Verknüpfung kann nur zwischen Parametern desselben Typs hergestellt werden (z. B. Text mit Text, Maß mit Maß). Klicken Sie auf den Hyperlink und wählen Sie im geöffneten Fenster den Parameter aus, mit dem die Verknüpfung hergestellt werden soll:

– zwischen dem Parameter der verschachtelten Familie und dem Parameter der übergeordneten Familie wurde eine Verknüpfung hergestellt. Bewegen Sie den Mauszeiger über das Symbol, um den Namen des Parameters anzuzeigen, mit dem die Verknüpfung besteht.

In der Mitte des Fensters befinden sich die Schaltflächen:

– erstellt in der übergeordneten Familie den/die Parameter der verschachtelten Familie. Um mehrere Parameter zu erstellen, müssen Parameter der verschachtelten Familie bei gedrückter Shift- oder Ctrl-Taste ausgewählt werden. Bei der Erstellung des/der Parameter(s) werden die im oberen Teil des Fensters festgelegten Einstellungen berücksichtigt.

– entfernt die Verknüpfung für die ausgewählten Parameter der verschachtelten Familienexemplare. Der Parameter, mit dem die ausgewählten Parameter verknüpft waren, wird dabei nicht aus der übergeordneten Familie gelöscht.

– löscht die ausgewählten verknüpften Parameter der übergeordneten Familie.

Jeder Parameter im Feld Verknüpfte Parameter der aktuellen Familie verfügt über ein Dropdown-Menü, in dem festgelegt wird, ob der verknüpfte Parameter ein Exemplarparameter oder ein Typenparameter sein soll.

Um in der Liste der verschachtelten Familienexemplare alle Parameter hervorzuheben, die mit einem Parameter der aktuellen Familie verknüpft sind, können Sie die Schaltfläche im rechten Feld des Fensters verwenden. Ein Parameter der übergeordneten Familie kann mit mehreren Parametern der verschachtelten Familie verknüpft werden.

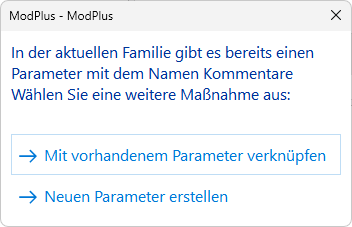

Falls ein verknüpfter Parameter erstellt wird, dessen Name bereits in der übergeordneten Familie vorhanden ist, werden zwei Optionen zur Auswahl angeboten:

• Mit vorhandenem Parameter verknüpfen – der verschachtelten Familie wird eine Verknüpfung mit dem Parameter der übergeordneten Familie zugewiesen.
• Neuen Parameter erstellen – es wird ein neuer Parameter mit demselben Namen und dem Suffix (_2) erstellt.
