参数关联

图标

描述

通过插件可以在父族中基于一个或多个嵌套族的参数创建新的参数。可以通过添加前缀或后缀为新参数的名称设置命名掩码。插件还允许建立和删除与父族现有参数的关联。

使用方法

插件只能在族编辑器中运行。

父族 – 嵌套族的基础。

嵌套族 – 加载到父族（基础）中的族。

打开父族并将嵌套族加载到其中。

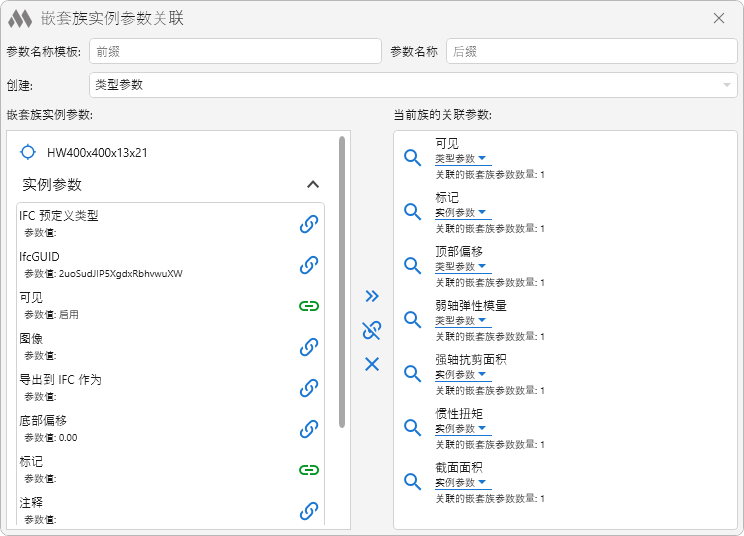

启动插件后会出现一个窗口：

插件窗口的上半部分包含用于创建新参数的主要设置：

参数名称模板： 前缀 参数名称 后缀 – 父族中新参数的命名掩码，其中 参数名称 是嵌套族的参数名称。您可以根据需要为新参数添加前缀和/或后缀。

创建：实例参数/类型参数 – 开关，用于确定关联的参数是创建为实例参数还是类型参数。

插件窗口的主要部分分为两个区域：

嵌套族实例参数 – 显示嵌套族及其实例和类型参数的列表。

当前族的关联参数 – 显示与嵌套族参数关联的父族参数。

在左侧区域有以下按钮：

– 在当前视图中高亮嵌套族实例

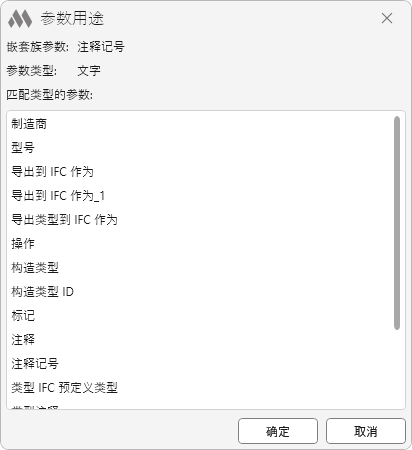

– 允许将嵌套族的参数与父族中已存在的参数关联。仅可关联相同类型的参数（例如：文本与文本、尺寸与尺寸）。点击超链接，在弹出的窗口中选择要建立关联的参数：

– 表示嵌套族参数与父族参数之间已建立关联。将鼠标悬停在图标上可查看所关联的参数名称。

在窗口中间部分有以下按钮：

– 在父族中创建嵌套族的参数。若需一次创建多个参数，可在选择嵌套族参数时按住 Shift 或 Ctrl 键。创建参数时会考虑窗口上方设置。

– 删除所选嵌套族参数的关联。与其关联的父族参数不会被删除。

– 删除所选的父族关联参数

在 当前族的关联参数 区域中，每个参数都有一个下拉列表，用于指定该参数是实例参数还是类型参数。

若要在嵌套族参数列表中高亮显示所有与当前族参数关联的参数，可使用右侧区域的按钮 。一个父族参数可以与多个嵌套族参数关联。

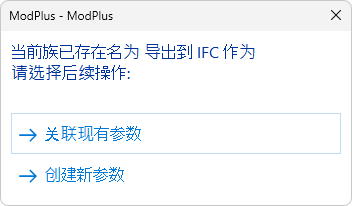

如果创建的关联参数在父族中已存在，则会提供两种操作选项：

• 与现有参数建立关联 – 嵌套族将与父族中的该参数建立关联。
• 关联现有参数 – 将创建一个同名的新参数，并附加后缀 (_2)。
