Mit dem Plugin können Sie alle angegebenen Pläne in dwg/dxf/pdf/oxps exportieren
Aufrufvarianten
Symbol
Verwendung
Das Plugin-Fenster enthält zwei Registerkarten: Nach Plänen und Nach Unterteilungen.

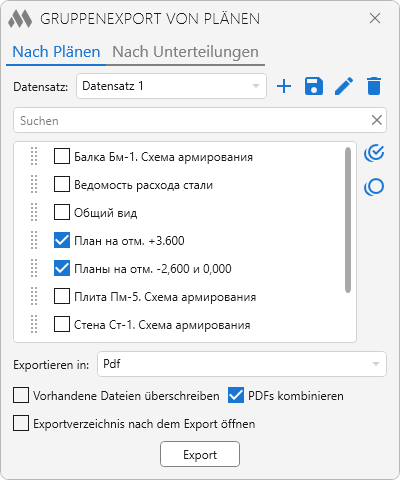

Auf dieser Registerkarte werden alle Plänen des aktuellen Projekts angezeigt. Die Plänen in der Liste können verschoben werden, indem man sie mit der Maus zieht.
Rechts neben der Liste befinden sich Hilfstasten, mit denen alle angezeigten Plänen in der Liste ausgewählt oder die Auswahl von allen angezeigten Blättern aufgehoben werden kann.
Über der Liste befindet sich ein Feld für die Schnellsuche nach Blattname sowie eine Dropdownliste der Sätze des aktuellen Dokuments mit folgenden Steuerschaltflächen für Sätze:
– die aktuelle Blätterliste als neuen Satz speichern
– Änderungen im aktuellen Satz speichern
– den aktuellen Satz umbenennen
– den aktuellen Satz löschen.
Sätze speichern die Position der Plänen in der Liste und ihren Zustand (markiert/nicht markiert). Die Sätze werden dabei mit dem Projektdatennamen verknüpft – in jedem Projekt wird eine eigene Satzliste angezeigt.
Im unteren Bereich der Registerkarte befinden sich die Exporteinstellungen:
- Exportieren in – Exportvariante: dwg, dxf, pdf, oxps
- Version der AutoCAD-Datei – Auswahl der AutoCAD-Dateiversion, in die die Blätter exportiert werden, wenn der Export nach dwg oder dxf gewählt wurde
- Vorhandene Dateien überschreiben – ist dieses Kontrollkästchen aktiviert und es befinden sich im Exportordner Dateien mit demselben Namen wie das zu exportierende Blatt, wird die Datei überschrieben. Ist das Kontrollkästchen nicht aktiviert und es gibt im Zielordner Dateien mit demselben Namen, wird dem Namen des exportierten Blattes ein Suffix hinzugefügt
- PDFs kombinieren – ist diese Option aktiviert, werden die markierten Blätter in eine einzige pdf-Datei mit dem Projektnamen exportiert. Die Blätter werden in der Reihenfolge angeordnet, in der sie in der Liste angezeigt werden.
- Exportverzeichnis nach dem Export öffnen – ist diese Option aktiviert, wird nach Abschluss des Exports der Ordner geöffnet, in dem das Exportergebnis gespeichert wurde
Export – Auswahl des Exportordners und Start des Stapelexports der Blätter.

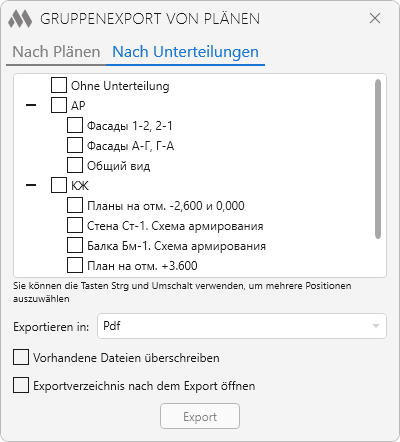

Auf dieser Registerkarte werden die Blätter des aktuellen Projekts nach Unterteilungen gruppiert dargestellt.
Der Export erfolgt in die Formate pdf oder openXps. Beim Export wird pro Abschnitt eine Datei (pdf oder oxps) erstellt. Dabei können Blätter aus einem Abschnitt ausgeschlossen werden, indem man deren Kontrollkästchen deaktiviert.
