批量导出图纸

调用方式

• Renga 主菜单

图标

使用方法

插件窗口包含两个选项卡：按图纸和按专业。

按图纸

在此选项卡中显示当前项目的所有图纸。可以通过鼠标拖动的方式在列表中重新排列图纸顺序。

在列表右侧有辅助按钮，可用于选中列表中显示的所有图纸，或取消选中列表中显示的所有图纸。

在列表上方有一个按图纸名称进行快速搜索的输入框，以及当前文档图纸集的下拉列表，并带有以下图纸集管理按钮：

– 将当前图纸列表保存为新的图纸集

– 将更改保存到当前图纸集

– 重命名当前图纸集

– 删除当前图纸集。

图纸集会保存图纸在列表中的位置以及状态（选中/未选中）。同时，图纸集是按项目文件名进行绑定的——在每个项目中都会显示各自的图纸集列表。

在选项卡底部是导出设置：

• 导出格式 – 导出格式：dwg、dxf、pdf、oxps
• AutoCAD 版本 – 当选择导出为 dwg 或 dxf 时，用于指定导出的 AutoCAD 文件版本
• 覆盖现有文件 – 如果勾选该项，并且在导出文件夹中已经存在与导出图纸同名的文件，则该文件会被覆盖；如果未勾选该项，而目标文件夹中存在同名文件，则会在导出图纸的文件名后添加后缀
• 合并 PDF – 启用该选项后，选中的图纸将导出为一个以项目名称命名的 pdf 文件，图纸顺序与列表中的顺序一致。
• 导出后打开文件夹 – 启用该选项后，导出完成时会自动打开保存导出结果的文件夹

导出 – 选择导出文件夹并启动图纸的批量导出。

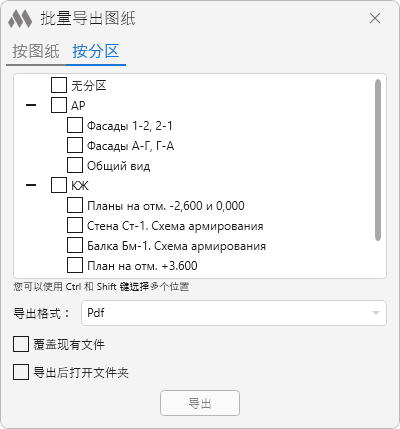

按分区

在此选项卡中，显示当前项目的图纸，并按章节分组。

可导出为 dwg、dxf、pdf 或 openXps 格式。可通过取消相应复选框将单个图纸从导出中排除。

导出为 dwg 和 dxf 时，会自动为每个章节创建一个以章节名称命名的单独文件夹，并将每张图纸保存为单独的文件。

导出为 pdf 或 openXps 时，会为每个章节生成一个文件，包含该章节中所有已选择的图纸。
