  • Раскраска элементов на виде по условиям, а также создание шаблона с фильтрами или добавление фильтров в существующие виды

    Значок

    32x32px 16x16px dark 32x32px dark 16x16px

    Связанные новости и статьи


    Использование

    Диалоговое окно плагина:

    1

    Для начала работы плагина должна иметься хотя бы одна рабочая конфигурация. Для её создания необходимо нажать на plus и затем ввести название:

    2

    Для работы с конфигурациями имеются следующие инструменты:

    • plus box multiple outline – дублирование выбранной конфигурации;
    • square edit outline – редактирование названия выбранной конфигурации;
    • export, import – экспорт и импорт списка конфигураций соответственно.
    • delete outline – удаление выбранной конфигурации;

    Для создания рабочей конфигурации необходимо добавить условия её работы. Имеется два режима работы:

    • Стандартное условие
    • По значениям параметра

    3

    СТАНДАРТНОЕ УСЛОВИЕ

    После добавления условия необходимо заполнить хотя бы один из фильтров элементов playlist edit – указать категорию раскрашиваемых элементов (левая часть условия) или параметр , по которому они будут раскрашиваться (правая часть условия).

    4

    Категория и параметр в условии не являются обязательными, поэтому их можно использовать как совместно, так и по отдельности.

    Отфильтрованные элементы, удовлетворяющие данному условию, можно предварительно выделить и показать в модели, используя кнопку target. С помощью кнопки Выделить элементы в нижней части окна плагина можно выделить и показать в модели элементы, которые будут раскрашены в соответствии со всеми условиями текущей конфигурации.

    Область раскраски элементов можно изменить, последовательно нажимая на соответствующую кнопку: cube – раскрашивать поверхности и линии, cube outline – раскрашивать только линии или cube variant – раскрашивать только поверхности. Для поверхностей задаются цвет, образец и прозрачность, для линий – цвет и образец.

    С помощью цветовой палитры выбирается необходимый цвет раскрашивания:

    5

    Образец линий и поверхностей выбирается из выпадающего списка:

    16

    Существующее условие можно дублировать plus circle multiple outline и удалить close с помощью соответствующих кнопок.

    Если задано несколько условий для раскрашивания элементов, отдельное условие можно перемещать в списке, перетаскивая его левой кнопкой мыши.

    ПО ЗНАЧЕНИЯМ ПАРАМЕТРА

    В случаях, когда имеется большое количество значений одного параметра можно воспользоваться раскрашиванием по значениям параметра.

    Используйте фильтр элементов playlist edit для ввода категорий. После заполнений категорий станет доступен фильтр по параметрам.

    В фильтре по параметрам можно создать только одно условие для одного параметра. При этом для параметра можно задать несколько значений, разделяя их запятой.

    После выбора категории и заполнения фильтра по параметрам можно вывести список значений, которые удовлетворяют данным условиям, с помощью кнопки Получить:

    6

    Количество значений, удовлетворяющих фильтру, можно получить как со всего проекта, так и с текущего вида:

    7

    Список можно развернуть, свернуть, добавить новое значение или удалить значение из списка, используя соответствующие кнопки:

    8

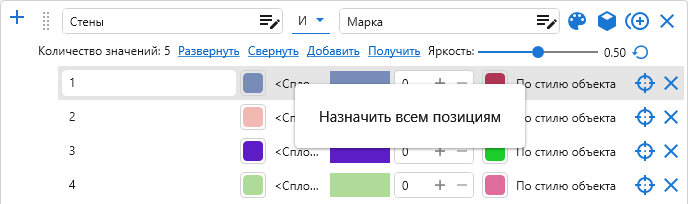

    При нажатии на кнопку palette можно задать случайные цвета всем значениям:

    9

    В нижней части окна располагается опция режима работы плагина, где:

    • Можно переопределить на текущем виде раскраску для элементов в соответствии с заданными условиями;
    • Вернуть (исходное) переопределение на текущем виде
      10
    • Создать фильтр вида – добавляет фильтры к существующему шаблону вида (если он установлен для текущего вида) или к текущему виду (если для него не определен шаблон)
      11

    Создание фильтра вида возможно не для всех параметров. При невозможности создания фильтра будет выводится окно с указанием ошибки.
    12

    При создании фильтра вида доступна опция включения/отключения тонированного визуального стиля для вида (при возможности), а также возможность задать имя фильтра вида для стандартных условий.

    15

    Для начала работы плагина необходимо нажать на кнопку Выполнить.

    До применения плагина:

    13

    После применения плагина:

    14
