    Использование

    Диалоговое окно плагина:

    1

    Для начала работы плагина должна иметься хотя бы одна рабочая конфигурация. Для её создания необходимо нажать на plus и затем ввести название:

    2

    Для работы с конфигурациями имеются следующие инструменты:

    • plus box multiple outline – дублирование выбранной конфигурации;
    • square edit outline – редактирование названия выбранной конфигурации;
    • export, import – экспорт и импорт списка конфигураций соответственно.
    • delete outline – удаление выбранной конфигурации;

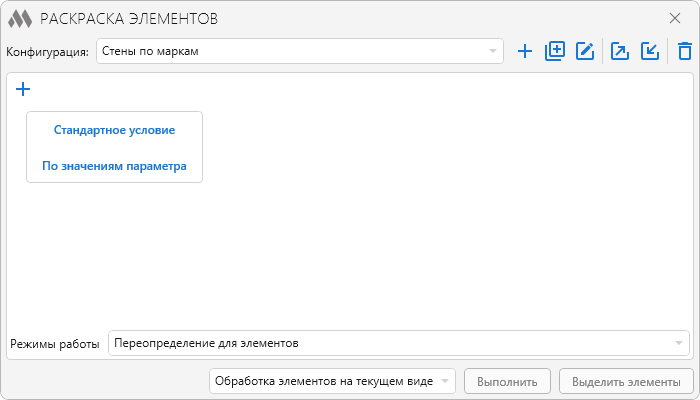

    Для создания рабочей конфигурации необходимо добавить условия её работы. Имеется два режима работы:

    • Стандартное условие
    • По значениям параметра

    3

    СТАНДАРТНОЕ УСЛОВИЕ

    После добавления условия необходимо заполнить хотя бы один из фильтров элементов playlist edit – указать категорию раскрашиваемых элементов (левая часть условия) или параметр , по которому они будут раскрашиваться (правая часть условия).

    4

    Категория и параметр в условии не являются обязательными, поэтому их можно использовать как совместно, так и по отдельности.

    Отфильтрованные элементы, удовлетворяющие данному условию, можно предварительно выделить и показать в модели, используя кнопку target. С помощью кнопки Выделить элементы в нижней части окна плагина можно выделить и показать в модели элементы, которые будут раскрашены в соответствии со всеми условиями текущей конфигурации.

    Область раскраски элементов можно изменить, последовательно нажимая на соответствующую кнопку: cube – раскрашивать поверхности и линии, cube outline – раскрашивать только линии или cube variant – раскрашивать только поверхности. Для поверхностей задаются цвет, образец и прозрачность, для линий – цвет и образец.

    С помощью цветовой палитры выбирается необходимый цвет раскрашивания:

    5

    Образец линий и поверхностей выбирается из выпадающего списка:

    16

    Существующее условие можно дублировать plus circle multiple outline и удалить close с помощью соответствующих кнопок.

    Если задано несколько условий для раскрашивания элементов, отдельное условие можно перемещать в списке, перетаскивая его левой кнопкой мыши.

    ПО ЗНАЧЕНИЯМ ПАРАМЕТРА

    В случаях, когда имеется большое количество значений одного параметра можно воспользоваться раскрашиванием по значениям параметра.

    Используйте фильтр элементов playlist edit для ввода категорий. После заполнений категорий станет доступен фильтр по параметрам.

    В фильтре по параметрам можно создать только одно условие для одного параметра. При этом для параметра можно задать несколько значений, разделяя их запятой.

    После выбора категории и заполнения фильтра по параметрам можно вывести список значений, которые удовлетворяют данным условиям, с помощью кнопки Получить:

    6

    Количество значений, удовлетворяющих фильтру, можно получить как со всего проекта, так и с текущего вида:

    7

    Список можно развернуть, свернуть, добавить новое значение или удалить значение из списка, используя соответствующие кнопки:

    8

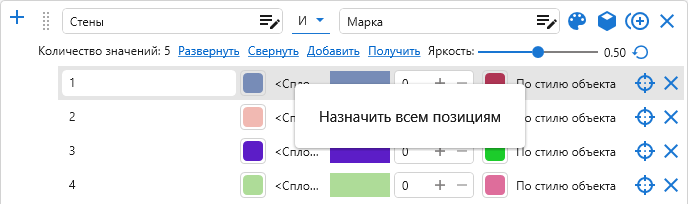

    При нажатии на кнопку palette можно задать случайные цвета всем значениям:

    9

    В нижней части окна располагается опция режима работы плагина, где:

    • Можно переопределить на текущем виде раскраску для элементов в соответствии с заданными условиями;
    • Вернуть (исходное) переопределение на текущем виде
      10
    • Создать фильтр вида – добавляет фильтры к существующему шаблону вида (если он установлен для текущего вида) или к текущему виду (если для него не определен шаблон)
      11

    Создание фильтра вида возможно не для всех параметров. При невозможности создания фильтра будет выводится окно с указанием ошибки.
    12

    При создании фильтра вида доступна опция включения/отключения тонированного визуального стиля для вида (при возможности), а также возможность задать имя фильтра вида для стандартных условий.

    15

    Для начала работы плагина необходимо нажать на кнопку Выполнить.

    До применения плагина:

    13

    После применения плагина:

    14

  • История изменений за
    Год

    2024 Год

    Revit: Раскраска элементов 3.1.9.0 (28.11.2024)

    Fix
    Исправлена ошибка, при которой были доступны кнопки выполнения после удаления всех конфигураций.

    Revit: Раскраска элементов 3.1.8.0 (26.11.2024)

    Improved
    Заменены некоторые иконки.
    Improved
    Изменен порядок кнопок редактирования конфигурации.

    Revit: Раскраска элементов 3.1.6.0 (30.10.2024)

    New
    Небольшие улучшения UI.

    Revit: Раскраска элементов 3.0.6.0 (25.09.2024)

    Fix
    Исправлена ошибка, при которой не перезагружалось содержимое переключаемой конфигурации Настроек организации.

    Revit: Раскраска элементов 3.0.5.0 (24.09.2024)

    Fix
    Исправлены некоторые ошибки.

    Revit: Раскраска элементов 3.0.4.0 (02.09.2024)

    Fix
    Исправлен сброс некоторых параметров при дублировании конфигураций.
    Fix
    Исправлено зависание плагина в некоторых случаях при выборе типа линий.

    Revit: Раскраска элементов 3.0.2.0 (29.08.2024)

    Fix
    Исправлен сброс пользовательских настроек при нажатии "Получить".

    Revit: Раскраска элементов 3.0.1.0 (26.08.2024)

    Improved
    Изменено положение некоторых кнопок.

    Revit: Раскраска элементов 3.0.0.0 (24.08.2024)  Подробнее

    New
    Добавлена возможность указывать штриховку и прозрачность поверхности.
    New
    Добавлена возможность указывать тип линий.
    New
    Добавлена возможность выделить элементы по фильтру.
    New
    Добавлена поддержка Настроек организации.
    Improved
    Окно плагина сделано немодальным (не блокирует окно Revit).

    Revit: Раскраска элементов 2.13.1.0 (27.02.2024)

    Improved
    Игнорирование позиций без значения при создании фильтров по значению параметра.

    Revit: Раскраска элементов 2.13.0.0 (26.02.2024)

    Fix
    Исправлена ошибка, при который некорректно создавались фильтры по параметрам с типом данных "Число".

    Revit: Раскраска элементов 2.12.0.0 (22.02.2024)

    Fix
    Исправлена ошибка получения значений параметра при использовании системного имени или GUID параметра.

    2023 Год

    Revit: Раскраска элементов 2.11.14.0 (11.12.2023)

    Fix
    Исправлена ошибка, при которой применялось только последнее условие, среди условий с одинаковым фильтром элементов.

    Revit: Раскраска элементов 2.11.13.0 (08.11.2023)

    Improved
    Использование библиотеки ModPlus.Xaml.Behaviors.Wpf.dll вместо Microsoft.Xaml.Behaviors.dll для решения проблем совместимости с другими плагинами.

    Revit: Раскраска элементов 2.11.12.0 (10.05.2023)

    New
    Если указаны параметр "Имя семейства" или "Имя типа", то значения этих параметров всегда будут браться из типоразмера.

    Revit: Раскраска элементов 2.10.12.0 (15.02.2023)

    Fix
    Исправлена ошибка "Метод не найден", возникающая после обновления рабочих библиотек до версии 14.2.1.

    Revit: Раскраска элементов 2.10.11.0 (14.01.2023)

    Fix
    Исправлены некоторые ошибки.

    2022 Год

    Revit: Раскраска элементов 2.10.10.0 (25.12.2022)

    New
    Добавлена возможность задать область раскраски – линии или поверхности.
    New
    Добавлена возможность перетаскивать условия в списке.
    New
    Добавлена возможность дублировать конфигурацию.
    New
    Добавлена возможность отключать установку тонированного визуального стиля для вида при создании фильтров вида.
    New
    Добавлена возможность задавать имя фильтра вида в стандартных условиях.
    Improved
    Заменены иконки.
    Improved
    Добавлены настройки доступа к команде на ленте.
    Improved
    Добавлено запоминание выбранной конфигурации.
    Improved
    В условии по параметрам при получении значений параметров цвета уже имеющихся значений не заменяются.

    Revit: Раскраска элементов 2.5.6.0 (05.09.2022)

    Fix
    Исправлена ошибка, не позволявшая создавать фильтры у вида без шаблона.

    Revit: Раскраска элементов 2.5.5.0 (25.06.2022)

    Improved
    Для условий по значениям параметра добавлена возможность задать область поиска (модель или вид) при получении значений.

    Revit: Раскраска элементов 2.5.4.0 (21.06.2022)

    Improved
    Добавлены проверки текущего вида на возможность создания или изменения шаблона.
    Improved
    Вывод информации о параметрах, по которым нельзя создать фильтры.
    Fix
    Исправлены некоторые ошибки.

    Revit: Раскраска элементов 2.5.1.0 (09.06.2022)

    New
    Добавлен экспорт/импорт списка конфигураций.

    Revit: Раскраска элементов 2.4.1.0 (03.06.2022)

    Improved
    Раскраска проекционных линий и линий сечения.

    Revit: Раскраска элементов 2.4.0.0 (02.06.2022)

    New
    Корректное создание фильтров с учетом типа данных параметров.

    Revit: Раскраска элементов 2.3.0.0 (01.06.2022)

    Fix
    Исправлена ошибка проверки уникальности имен создаваемых фильтров.
    Fix
    Исправлена ошибка чтения значений текстовых параметров в Revit старше версии 2023.
    Fix
    Исправлена ошибка создания фильтров по параметрам с незаданными значениями.

    Revit: Раскраска элементов 2.0.0.0 (29.05.2022)  Подробнее

    New
    Добавлено условие "По значениям параметра".
