沿线标注

调用方式

• ModPlus 浮动菜单或选项板
• AutoCAD 功能区
• 命令行：_mpDimByLine

图标

相关新闻和文章

• AutoCAD 新插件：沿线标注

使用方法

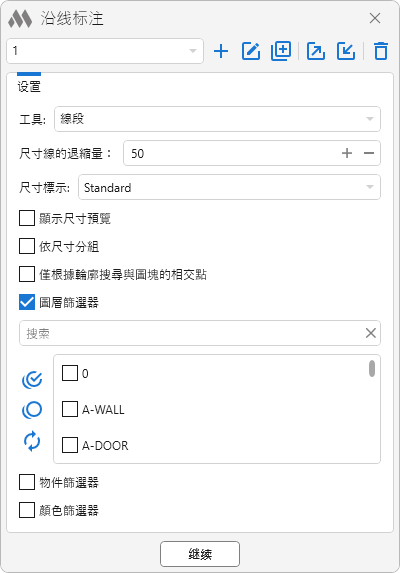

首次使用插件时，请单击 创建一个标注配置。已创建的配置可通过相应按钮进行复制 、重命名 、导出 、导入 和删除 。

下方为标注创建设置：

工具 – 指定标注线的创建方式。可选项包括：

• 线段 – 创建线性标注。
• 圆弧 – 创建弧形标注。

标注线偏移 – 设置标注线与对象之间的距离。

标注样式 – 指定创建标注所使用的样式。

显示标注预览 – 在创建标注之前显示预览效果。

合并标注 – 将连续且相同的标注尺寸合并为一条标注，并显示重复次数。

仅按轮廓查找块参照相交 – 启用后，仅根据块参照的外轮廓判断相交，而不考虑块内包含的对象。

按图层过滤 和 按颜色过滤 可用于更精确地选择对象。按对象过滤 可使插件仅对列表中勾选的对象类型创建标注。所有过滤器均提供快速搜索框，以及用于全选 、取消全选 和反选 的按钮。

单击 继续 后，根据所选标注线创建方式，需要执行以下操作：

• 线段：

指定第一点 – 指定参考线的第一点。

指定下一点 – 指定参考线的第二点。

• 圆弧：

指定圆心 – 指定用于创建参考圆弧的圆心。

指定圆弧起点 – 指定参考圆弧的起点。

指定下一点 – 指定参考圆弧的第二点。

插件将分析符合所设过滤条件的对象，并根据所选设置创建标注链。

插件以循环模式运行，在按下 Esc 键结束命令之前，将持续提示指定点以创建新的标注。
