使用说明
该插件可在不改变元素在模型中位置的情况下,更改元素与基准标高和顶部标高的关联。
使用插件前,需要通过
按钮创建一个新配置。

已创建的配置可通过相应按钮进行复制
、重命名
、导出
、导入
和删除
。

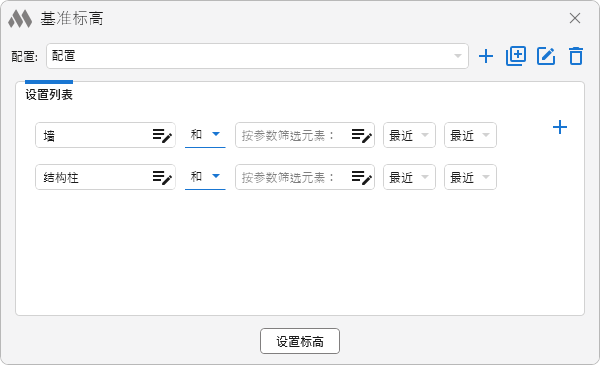

每个配置由一组设置组成。要添加设置,请单击列表右侧的
。
每项设置由按类别和参数过滤元素以及两个用于选择标高的下拉列表组成。第二个下拉列表仅适用于具有顶部标高关联的类别。
标高列表中包含最近、最近(下方)、最近(上方)、不更改、取消关联以及当前文档中的各个标高。元素最近的标高通过其包围框(Bounding Box)的底部标高确定基准标高,通过顶部标高确定顶部标高。
类别和参数过滤器可以留空。在这种情况下,将根据所选选项处理所有元素,但由于并非所有元素都具有“基准标高”属性,因此可能会出现错误。
仅可见——启用此选项后,对于最近、最近(下方)和最近(上方)选项,仅使用当前视图中可见的标高。

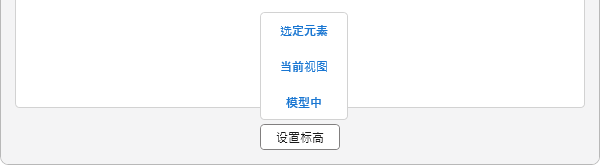

窗口底部的设置标高按钮用于启动更改基准标高和顶部标高的过程,可应用于指定的元素选择范围:选定元素、当前视图或模型中。
