VERWENDUNG
Das Plugin ermöglicht es, die Zuordnung eines Elements zur Basisebene und oberen Ebene zu ändern, ohne die Position des Elements im Modell zu verändern.
Zur Verwendung des Plugins muss über die Schaltfläche
eine neue Konfiguration erstellt werden.
Erstellte Konfigurationen können über die entsprechenden Schaltflächen dupliziert
, umbenannt
, exportiert
, importiert
und gelöscht
werden.

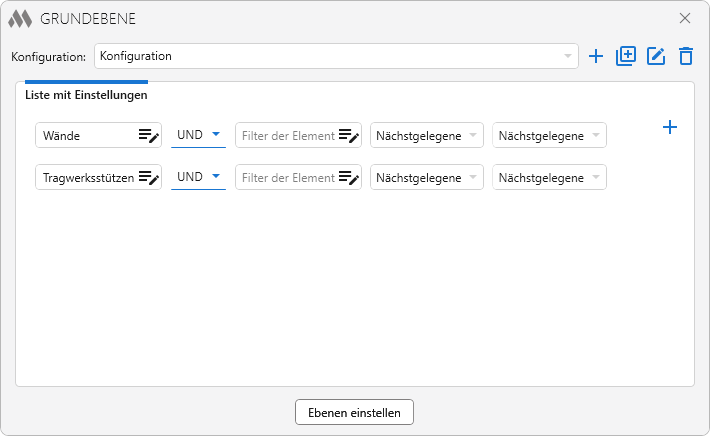

Jede Konfiguration besteht aus einer Liste von Einstellungen. Um eine Einstellung hinzuzufügen, muss rechts neben der Liste auf geklickt werden.
Jede Einstellung besteht aus einem Elementfilter nach Kategorien und Parametern und zwei Dropdown-Listen zur Auswahl der Ebene. Die zweite Liste ist nur für Kategorien verfügbar, die eine Zuordnung zu einer oberen Ebene besitzen.
In den Dropdown-Listen kann eine bestimmte Ebene des aktuellen Dokuments oder eine der folgenden Zuordnungsoptionen ausgewählt werden:
- Nächstgelegene – Zuordnung zu der Ebene, die dem Element in der Höhe am nächsten liegt, unabhängig davon, ob sie sich über oder unter dem Element befindet
- Nächstgelegene darunter – Zuordnung zu der nächstgelegenen Ebene unterhalb des Elements
- Nächstgelegene darüber – Zuordnung zu der nächstgelegenen Ebene oberhalb des Elements
- Nicht ändern – die aktuelle Zuordnung des Elements zur entsprechenden Ebene bleibt unverändert
- Nicht verknüpfen – hebt die Zuordnung zur Ebene für Elemente auf, bei denen die entsprechende Art der Zuordnung fehlen kann. Beispielsweise kann die obere Abhängigkeit einer Wand von einer Ebene aufgehoben und die obere Begrenzung auf „Nicht verbunden“ gesetzt werden, ohne die Position der Wand im Modell zu verändern.
Für die Optionen Nächstgelegene, Nächstgelegene darunter und Nächstgelegene darüber wird die Position des Elements bei der Auswahl der Basisebene anhand der unteren Höhe des Begrenzungsrahmens (Bounding Box) und bei der Auswahl der oberen Ebene anhand seiner oberen Höhe bestimmt.
Bei Auswahl einer bestimmten Ebene des aktuellen Dokuments wird das Element dieser Ebene zugeordnet. In allen Fällen bleibt die Position des Elements im Modell erhalten, indem der entsprechende Versatz zur Ebene angepasst wird.
Der Filter nach Kategorien und Parametern kann leer gelassen werden. In diesem Fall werden alle Elemente entsprechend den ausgewählten Optionen verarbeitet. Dabei können jedoch Fehler auftreten, da nicht alle Elemente über die Eigenschaft „Basisebene“ verfügen.
Nur sichtbare – bei aktivierter Option werden für die Auswahloptionen Nächstgelegene, Nächstgelegene darunter und Nächstgelegene darüber nur Ebenen verwendet, die in der aktuellen Ansicht sichtbar sind.

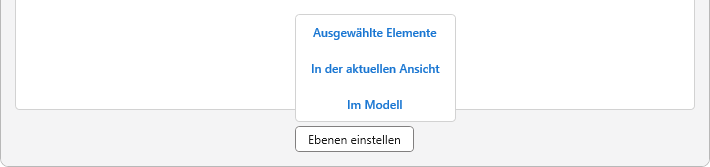

Im unteren Bereich des Fensters befindet sich die Schaltfläche Ebenen einstellen. Sie startet den Vorgang zum Ändern der Basisebene und oberen Ebene für die angegebene Auswahloption der Elemente: Ausgewählte Elemente, In der aktuellen Ansicht oder Im Modell.
