Использование
Плагин позволяет изменить привязку элемента к базовому и верхнему уровню, не меняя положение элемента в модели.
Для использования плагина необходимо создать новую конфигурацию с помощью кнопки
.
Созданные конфигурации можно дублировать
, переименовывать
, экспортировать
, импортировать
и удалять
с помощью соответствующих кнопок.
Каждая конфигурация состоит из списка настроек. Для добавления настройки необходимо нажать справа от списка.
Каждая настройка состоит из фильтра элементов по категориям и параметрам и двух выпадающих списков выбора уровня. Второй список доступен только для тех категорий, которые имеют привязку к верхнему уровню.
В выпадающих списках можно выбрать конкретный уровень текущего документа или один из следующих вариантов привязки:
- Ближайший – привязка к уровню, ближайшему к элементу по высоте, независимо от того, расположен он выше или ниже элемента
- Ближайший снизу – привязка к ближайшему уровню, расположенному ниже элемента
- Ближайший сверху – привязка к ближайшему уровню, расположенному выше элемента
- Не изменять – текущая привязка элемента к соответствующему уровню остается без изменений
- Не привязывать – снимает привязку к уровню для элементов, у которых соответствующий тип привязки может отсутствовать. Например, у стены можно снять верхнюю привязку к уровню и перевести верх стены в неприсоединенное состояние без изменения его положения в модели.
Для вариантов Ближайший, Ближайший снизу и Ближайший сверху положение элемента определяется по нижней отметке описывающего прямоугольника (Bounding Box) при выборе базового уровня и по верхней отметке – при выборе верхнего уровня.
При выборе конкретного уровня текущего документа элемент привязывается к указанному уровню. Во всех случаях положение элемента в модели сохраняется за счет изменения соответствующего смещения относительно уровня.
Фильтр по категориям и параметрам можно оставить пустым. В этом случае будут обрабатываться все элементы согласно вариантам выбора, но при этом могут быть ошибки, так как не все элементы имеют свойство "Базовый уровень".
Только видимые – при включенной опции для вариантов выбора Ближайший, Ближайший снизу, Ближайший сверху будут использоваться только уровни, видимые на текущем виде.

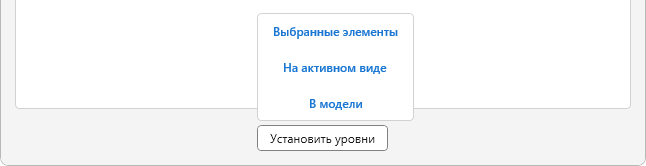

В нижней части окна расположена кнопка Установить уровни, запускающая процесс смены базового и верхнего уровней для указанного варианта выбора элементов – Выбранные элементы, На активном виде или В модели.
