使用说明

该插件用于根据元素参数中存储的链接自动创建 QR 码，并将生成的图像保存到 Revit 参数中。

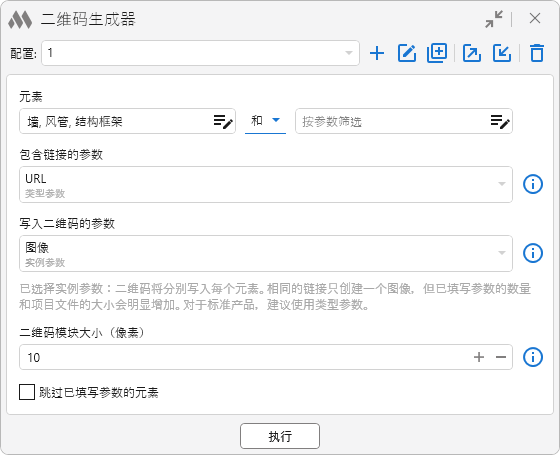

开始使用插件前，需要单击 创建配置。可以使用相应按钮复制 、重命名 、导出 、导入 和删除 已创建的配置。

可以使用元素过滤器指定需要创建 QR 码的元素。如果过滤器为空，则处理当前项目中的所有元素。

包含链接的参数 – 数据类型为“URL”的参数，其值用于创建 QR 码。可以选择实例参数或类型参数。如果包含链接的参数为空，则不会为该元素创建 QR 码，并在处理结果中显示该元素的信息。

写入二维码的参数 – 数据类型为“图像”的参数，用于写入创建的 QR 码图像。可以选择实例参数或类型参数。

选择实例参数时，QR 码将分别写入每个元素。对于相同的链接，只创建一个图像，但大量已填充的实例参数可能会导致项目文件大小显著增加。对于标准构件，建议使用类型参数。

二维码模块大小（像素）– 设置单个 QR 码模块的像素大小，并影响所创建图像的分辨率。该值越大，打印后的 QR 码越容易识别，但项目文件的大小也会相应增加。模块大小不会影响明细表中 QR 码的大小，其大小由相应列的设置决定。

跳过已填写参数的元素 – 从处理中排除用于写入 QR 码的参数已经填充的元素。

执行 – 开始处理符合指定过滤条件的元素。对于每个元素，插件从指定参数中获取链接，根据该链接创建 QR 码，并将生成的图像写入所选参数。

处理完成后，将打开插件运行结果窗口：
