Verwendung

Das Plugin dient zur automatischen Erstellung von QR-Codes auf Grundlage von Links, die in Elementparametern gespeichert sind, und zum Speichern der erstellten Bilder in Revit-Parametern.

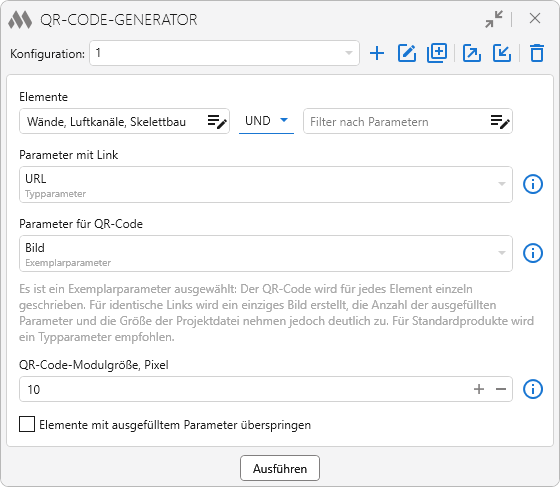

Um mit dem Plugin zu arbeiten, muss zunächst eine Konfiguration erstellt werden. Klicken Sie dazu auf . Erstellte Konfigurationen können mit den entsprechenden Schaltflächen dupliziert , umbenannt , exportiert , importiert und gelöscht werden.

Die Elemente, für die QR-Codes erstellt werden sollen, können mithilfe des Elementfilters festgelegt werden. Wenn der Filter leer ist, werden alle Elemente des aktuellen Projekts verarbeitet.

Parameter mit Link – ein Parameter mit dem Datentyp „URL“, dessen Wert zur Erstellung des QR-Codes verwendet wird. Es kann ein Exemplarparameter oder ein Typparameter ausgewählt werden. Wenn der Parameter mit dem Link leer ist, wird für das Element kein QR-Code erstellt und die Informationen zum Element werden in den Verarbeitungsergebnissen ausgegeben.

Parameter für QR-Code – ein Parameter mit dem Datentyp „Bild“, in den das erstellte QR-Code-Bild geschrieben wird. Es kann ein Exemplarparameter oder ein Typparameter ausgewählt werden.

Bei Auswahl eines Exemplarparameters wird der QR-Code für jedes Element einzeln gespeichert. Bei identischen Links wird nur ein Bild erstellt, eine große Anzahl ausgefüllter Exemplarparameter kann jedoch zu einer deutlichen Vergrößerung der Projektdatei führen. Für standardisierte Bauteile wird die Verwendung eines Typparameters empfohlen.

QR-Code-Modulgröße, Pixel – legt die Größe eines QR-Code-Moduls in Pixeln fest und beeinflusst die Auflösung des erstellten Bildes. Je größer der Wert ist, desto besser lässt sich der QR-Code im Ausdruck lesen, allerdings erhöht sich dadurch auch die Größe der Projektdatei. Die Modulgröße hat keinen Einfluss auf die Größe des QR-Codes in einer Bauteilliste – diese wird durch die Einstellungen der entsprechenden Spalte bestimmt.

Elemente mit ausgefülltem Parameter überspringen – schließt Elemente von der Verarbeitung aus, bei denen der Parameter zum Speichern des QR-Codes bereits ausgefüllt ist.

Ausführen – startet die Verarbeitung der Elemente, die den angegebenen Filtern entsprechen. Für jedes Element liest das Plugin den Link aus dem angegebenen Parameter aus, erstellt daraus einen QR-Code und schreibt das erstellte Bild in den ausgewählten Parameter.

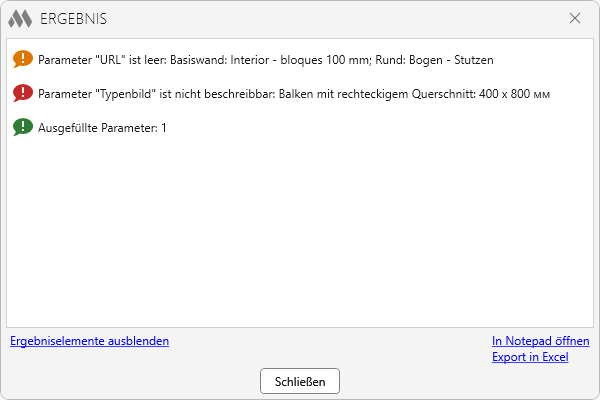

Nach Abschluss der Verarbeitung wird ein Fenster mit den Ergebnissen der Plugin-Ausführung geöffnet:
