图纸编号工具

图标

描述

图纸重新编号在同一图纸组内执行。可以根据项目浏览器的当前显示设置显示所有图纸，也可以将所有图纸显示为一个组。可以通过在组中移动图纸来更改其位置，同时保持该组中图纸的初始编号。

使用方法

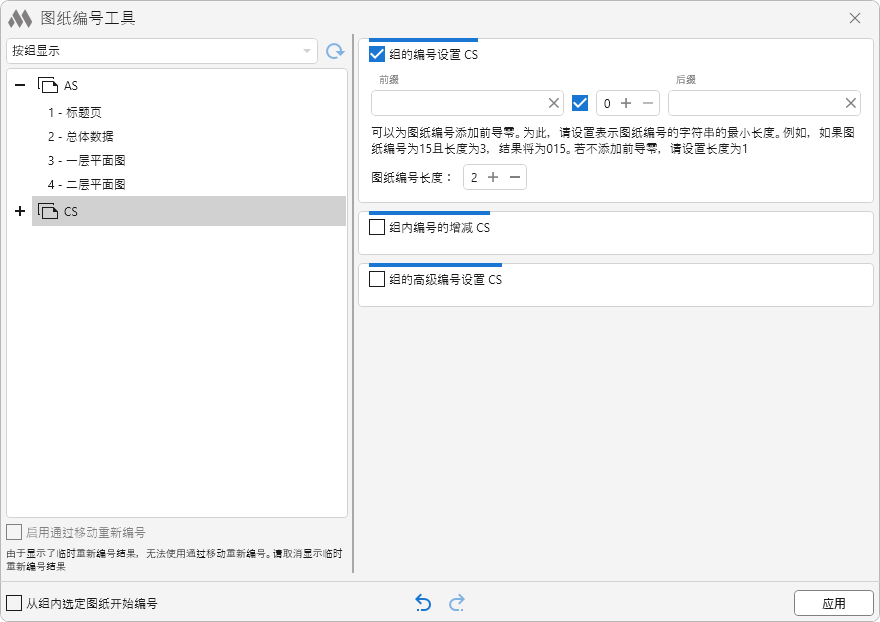

在窗口左上角有一个下拉列表，用于选择图纸显示方式：

按组显示 – 此选项下，列表将按照项目浏览器的结构显示。图纸将根据浏览器组织设置分组。

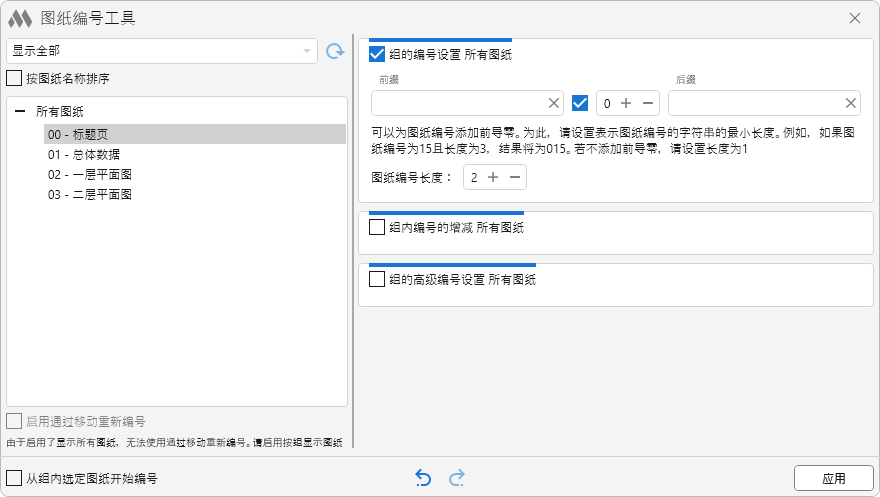

显示全部 – 此选项下，所有图纸将显示在一个组中。

– 重新加载图纸列表。当列表中图纸被移动但尚未执行重新编号时，该按钮变为可用。

下方的区域显示按组排列的图纸。可以用鼠标拖动图纸，但只能在同一组内移动。在列表中选择图纸或组时，会自动执行预览编号 —— 图纸编号会根据当前编号设置变化。如果某张图纸左侧出现警告图标 ，表示当前编号与其他图纸重复，无法进行重新编号。

如果取消选中 启用通过移动重新编号 并在列表中移动至少一张图纸，则在列表底部会出现警告图标 。该图标表示列表中图纸的位置与项目浏览器中的位置不一致。出现此图标时，无法启用通过移动重新编号选项。当应用当前排列的重新编号后，图标将消失。

启用通过移动重新编号 – 启用此选项后，将禁用按设置对组内图纸重新编号的功能。如果移动列表中的某张图纸，则组内所有图纸都会重新编号：它们之间的位置会改变，但组内的连续编号保持不变。

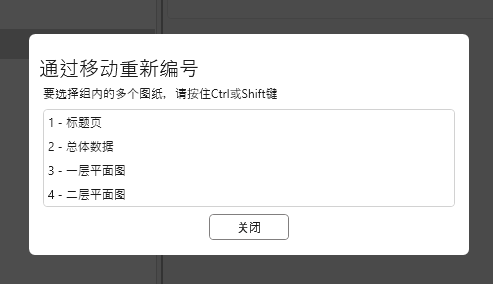

图纸组名称旁有按钮 – 对当前组执行批量移动重新编号。单击后会打开组图纸列表窗口，可通过按住 Ctrl 或 Shift 选择并同时移动多张图纸。关闭窗口后，组内图纸将重新编号。

右侧为当前组的编号设置区域。

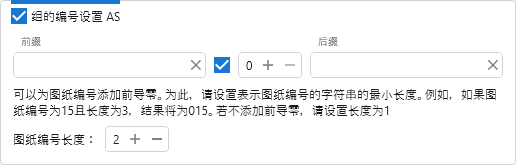

组的简单编号设置

前缀、后缀 – 分别设置新图纸编号的前缀和后缀。

数字字段 – 设置重新编号的起始数字。

如果未选中数字字段前的复选框，则图纸编号不会更改，但可以为现有编号添加 前缀 和/或 后缀。

如果选中数字字段前的复选框，则会根据当前设置对图纸进行完整重新编号。

图纸编号长度 – 用于添加前导零的字段。如何选择所需长度请参见插件窗口说明。

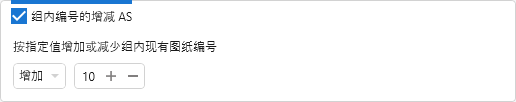

组内编号的增减

根据指定值减少或增加组内现有图纸编号。

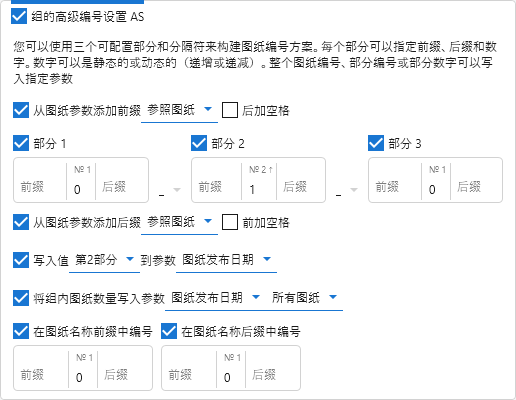

组的高级编号设置

从图纸参数添加前缀 X – 选中此项后，所选图纸参数 X 的值将作为新编号的前缀。

部分 1、2、3 – 可配置的编号组成部分。新图纸编号由这些部分及其间的分隔符组成。每个部分可设置前缀、后缀和数字。

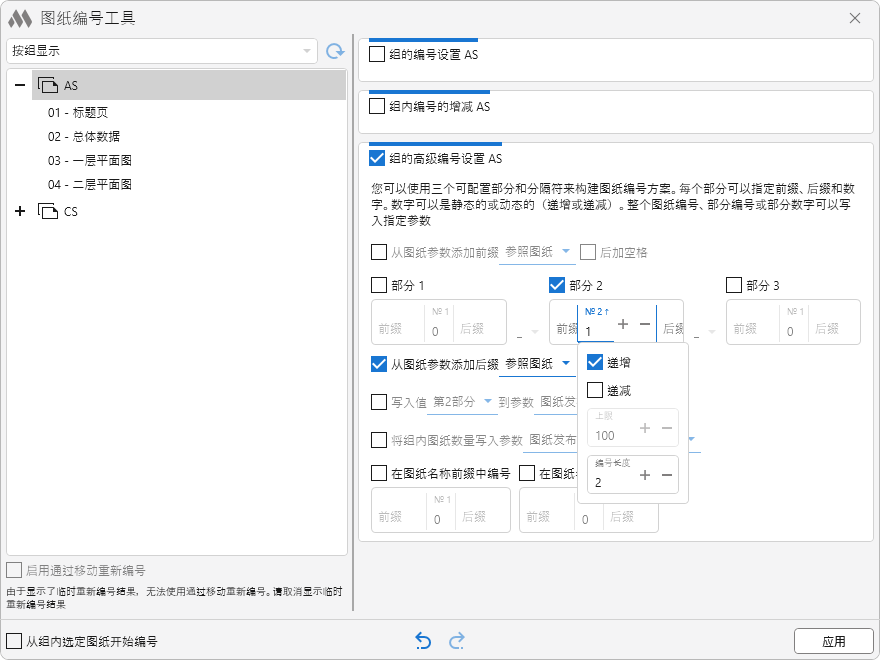

单击数字输入字段后会显示以下设置：

• 递增 – 选中后，数字将从输入值开始递增。
• 递减 – 选中后，数字将从输入值开始递减。
• 上限 – 当启用递减时，在此输入编号开始的最大值。
• 编号长度 – 添加前导零的字段。

从图纸参数添加后缀 X – 选中此项后，所选图纸参数 X 的值将作为新编号的后缀。

写入值 X 到参数 Y – 选中此项后，将 7 种可能的 X 值（整个数字、部分值或部分编号）之一写入所选图纸参数 Y。

将组内图纸数量写入参数 X 首张图纸/所有图纸 – 选中此项后，组内图纸数量将写入所选参数 X，仅限首张或所有图纸。

在图纸名称前缀中编号 – 选中此项后，将编号添加到图纸名称的前缀中。编号设置与 部分 1、2、3 的描述相同。

在图纸名称后缀中编号 – 选中此项后，将编号添加到图纸名称的后缀中。编号设置与 部分 1、2、3 的描述相同。

通用编号设置

从组内选定图纸开始编号 – 启用此选项后，预览编号将仅从选定图纸开始，而不是整个组。设置适用于在列表中选择整个组或其中的单张图纸。

– 禁用当前组的预览编号显示。

– 启用当前组的预览编号显示。

应用 – 根据组的编号设置，将图纸编号更改应用到当前项目。
