Numerador de planos

25896

Numerador de planos

¡Atención! ¡El complemento se compra para la versión especificada del producto Autodesk!

Para utilizar la licencia adquirida, utilice el Cuenta personal del software ModPlus instalado en su computadora
Precio anterior: 0.00 USD
6.00 USD
  • Complemento le permite volver a numerar planos de proyecto

    Icono

    32x32px 16x16px dark 32x32px dark 16x16px

    Descripción

    La renumeración de planos se realiza dentro de un mismo grupo de planos. Es posible mostrar todos los planos de forma similar a la configuración actual del Navegador de proyectos o mostrar todos los planos en un solo grupo. También es posible cambiar la posición de los planos moviéndolos dentro del grupo, manteniendo la numeración inicial de los planos de ese grupo.

    Uso

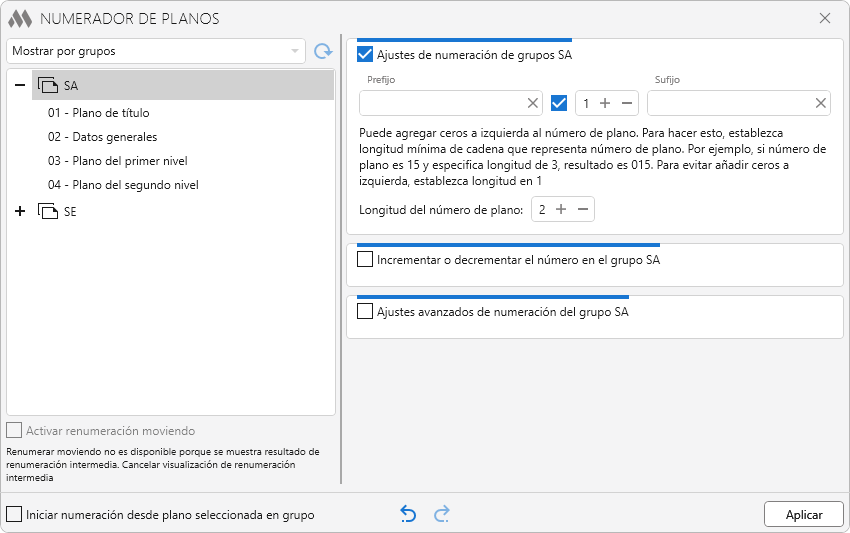

    1

    En la parte superior izquierda de la ventana hay una lista desplegable con las opciones de visualización de los planos:

    Mostrar por grupos – con esta opción, la lista se llenará de forma similar al Navegador de proyectos. Los planos se ubicarán en grupos según la configuración de la organización del navegador.

    Mostrar todo – con esta opción, todos los planos se mostrarán en un solo grupo.

    reload – recargar la lista de planos. El botón se activa si se han movido planos en la lista pero aún no se ha realizado la renumeración.

    A continuación se muestra el campo que visualiza los planos agrupados. Los planos pueden arrastrarse con el ratón, pero solo dentro del mismo grupo. Al seleccionar un plano o un grupo en la lista, se realiza automáticamente una renumeración previa: el número de los planos cambiará según la configuración actual de renumeración. Si aparece un icono de advertencia alert box (red) junto a un plano, significa que el número de ese plano coincide con otro, y la renumeración no es posible.

    Si se desactiva la opción Activar renumeración movimiento y se mueve al menos un plano, aparecerá un icono de advertencia alert (orange) en la parte inferior de la lista. Este icono indica que la posición de los planos en la lista no coincide con la del Navegador de proyectos. Mientras el icono esté presente, no será posible activar la opción de renumeración mediante movimiento. El icono desaparecerá cuando se aplique la renumeración actual.

    Activar renumeración movimiento – al activar esta opción se deshabilita la posibilidad de renumerar planos según los ajustes definidos. Si se mueve un plano en la lista, se renumerarán todos los planos del grupo, cambiando su posición relativa pero manteniendo la numeración continua dentro del grupo.

    Ejemplo:
    Antes Movimiento realizado Después
    • 01 – Plano de título
    • 02 – Plano del primer nivel
    • 03 – Datos generales
    El plano Datos generales se movió entre Plano de título y Plano del primer nivel.
    • 01 – Plano de título
    • 02 – Datos generales
    • 03 – Plano del primer nivel

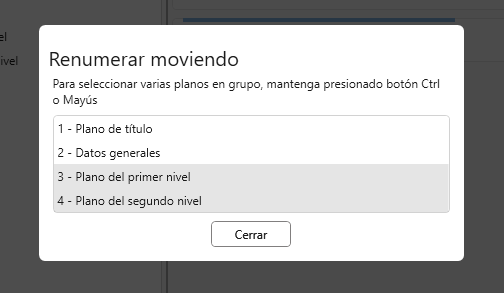

    Junto al nombre del grupo de planos hay un botón swap vertical (gray) – realizar una renumeración por movimiento para todos los planos del grupo actual. Al hacer clic, se abre una ventana con la lista de planos del grupo donde se pueden seleccionar y mover varios planos al mismo tiempo usando Ctrl o Shift. Al cerrar la ventana, se aplicará la renumeración.

    3

    En la parte derecha se encuentran los campos de configuración de la renumeración para el grupo actual.

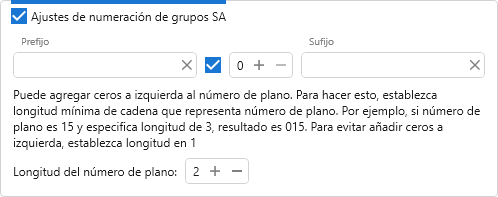

    ajustes simple de numeración de grupos

    2

    Prefijo, Sufijo – campos para definir respectivamente el prefijo y el sufijo de los nuevos números de plano.

    Campo numérico – campo para definir el número inicial de la renumeración.

    Si la casilla delante del campo numérico está desactivada, el número del plano no cambiará, pero se podrá definir un Prefijo y/o un Sufijo para el número existente.

    Si la casilla está activada, se realizará una renumeración completa de los planos según la configuración establecida.

    Longitud del número de plano – campo para añadir ceros iniciales. Cómo seleccionar la longitud deseada se describe en la ventana del complemento.

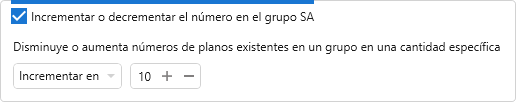

    AUMENTAR O DISMINUIR EL NÚMERO EN EL GRUPO

    10

    Permite aumentar o disminuir los números existentes de los planos del grupo en el valor indicado.

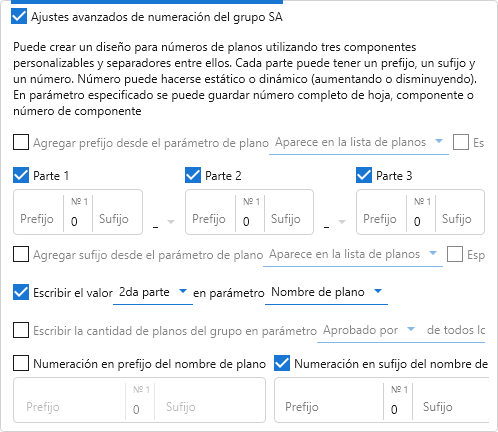

     Ajustes avanzados de numeración del grupo

    8

    Agregar prefijo desde el parámetro de plano X – al activar la casilla, el parámetro seleccionado del plano X se usará como prefijo en los nuevos números de plano.

    Parte 1, 2, 3 – partes configurables del número de plano. Los nuevos números se componen de las partes y los separadores entre ellas. Para cada parte se puede definir un prefijo, un sufijo y un número.

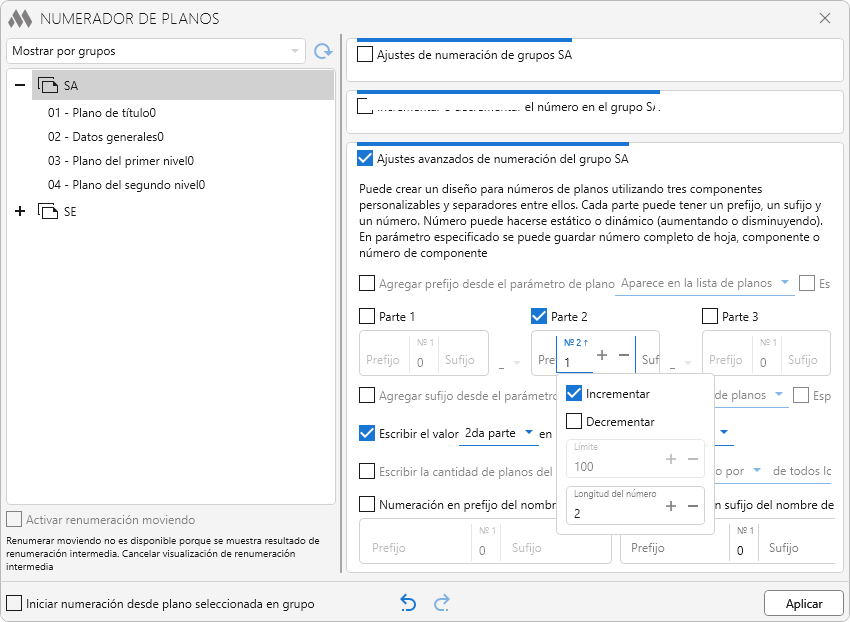

    4

    Las opciones del número se muestran al hacer clic en el campo de entrada numérica:

    • Incrementar – al activar la casilla, el número aumentará dinámicamente desde el valor indicado.
    • Decrementar – al activar la casilla, el número disminuirá dinámicamente desde el valor indicado.
    • Límite – campo donde se introduce el número máximo desde el cual comenzará la numeración decreciente al llegar a cero.
    • Longitud del número – campo para añadir ceros iniciales.

    Agregar sufijo desde el parámetro de plano X – al activar la casilla, el parámetro seleccionado del plano X se usará como sufijo en los nuevos números.

    Escribir el valor X en parámetro Y – al activar la casilla, uno de los 7 valores posibles X (número completo, valor de parte o valor de número de parte) se escribirá en el parámetro Y del plano.

    Escribir la cantidad de planos del grupo en parámetro X del primer plano/de todos los planos – al activar la casilla, la cantidad de planos del grupo se escribirá en el parámetro X del primer plano o de todos los planos.

    Numeración en prefijo del nombre del plano – al activar la casilla, se añadirá un número al prefijo del nombre del plano. La configuración de numeración es similar a la descrita para Parte 1, 2, 3.

    Numeración en sufijo del nombre del plano – al activar la casilla, se añadirá un número al sufijo del nombre del plano. La configuración de numeración es similar a la descrita para Parte 1, 2, 3.

    AJUSTES GENERALES DE NUMERACIÓN

    Iniciar numeración desde el plano seleccionado en el grupo – al activar esta opción, la renumeración previa se aplicará solo a partir del plano seleccionado, no a todo el grupo. La configuración se aplica tanto al seleccionar el grupo completo como al seleccionar un plano del grupo.

    undo variant – permite desactivar la vista previa de la renumeración del grupo actual.

    redo variant – permite activar la vista previa de la renumeración del grupo actual.

    Aplicar – permite fijar los cambios de numeración de planos en el proyecto actual según la configuración del grupo.

  • Historial de cambios del año
    Año

    2024 Año

    Revit: Numerador de hojas 3.1.2.0 (09.12.2024)

    New
    Añadida agrupación de hojas en ensamblados.
    Improved
    Reversión de cambios intermedios en caso de error inesperado durante la numeración por movimiento.

    Revit: Numerador de hojas 3.0.1.0 (11.09.2024)

    Improved
    Resaltar en el árbol la hoja actual al abrir el complemento.

    Revit: Numerador de hojas 3.0.0.0 (10.09.2024)  Más información

    New
    Se ha añadido soporte para colecciones de hojas en Revit 2025.
    New
    Se ha añadido la posibilidad de renombrar una hoja.
    New
    Se ha añadido la posibilidad de eliminar una hoja.
    New
    Se ha añadido la posibilidad de no cambiar el número en numeración simple, lo que permite asignar solo Prefijo y/o Sufijo al número existente de la hoja.
    New
    Se ha añadido la posibilidad de insertar caracteres no imprimibles en Prefijo/Sufijo en numeración simple.
    New
    Se ha añadido la posibilidad de disminuir o aumentar el número de hojas en un grupo en un valor especificado.
    Improved
    Se ha cambiado el sistema de licencias (30 días de período de prueba).

    2023 Año

    Revit: Numerador de hojas 2.7.10.0 (09.10.2023)

    Improved
    Añadida la posibilidad de usar parámetros numéricos para registrar el número de hojas en un grupo.

    Revit: Numerador de hojas 2.7.9.0 (17.09.2023)

    Improved
    Añadidos los símbolos "." y "+" a la lista de separadores para números compuestos.

    Revit: Numerador de hojas 2.7.8.0 (05.06.2023)

    Fix
    Corregido un error donde el sufijo del parámetro se guardaba como prefijo del número de hoja.

    Revit: Numerador de hojas 2.7.7.0 (01.01.2023)

    Improved
    Se reemplazaron los iconos.
    Improved
    Se agregaron configuraciones de acceso al comando en la cinta.

    2022 Año

    Revit: Numerador de hojas 2.7.5.0 (28.10.2022)

    New
    Añadida numeración por lotes mediante desplazamiento.
    Improved
    Añadidas explicaciones sobre por qué la numeración por desplazamiento no está disponible.

    Revit: Numerador de hojas 2.6.4.0 (27.09.2022)

    Fix
    Añadida consideración de números de hoja duplicados en grupos al usar numeración simple con la opción 'Comenzar numeración desde la hoja seleccionada en el grupo' habilitada.

    Revit: Numerador de hojas 2.6.3.0 (29.06.2022)

    Fix
    Corregido el error crítico al numerar por movimiento, que causaba un error fatal en Revit.

    Revit: Numerador de hojas 2.5.3.0 (21.06.2022)

    Fix
    Corregido el error al establecer el prefijo desde un parámetro en versiones de Revit anteriores a 2023.

    Revit: Numerador de hojas 2.5.2.0 (05.06.2022)

    Improved
    La ventana del complemento se ha hecho no modal (no bloquea la ventana de Revit).

    Revit: Numerador de hojas 2.5.0.0 (02.06.2022)

    New
    Añadida la capacidad de agregar numeración adicional al nombre de la hoja.

    Revit: Numerador de hojas 2.4.2.0 (14.05.2022)

    Improved
    Añadida la posibilidad de especificar en qué hojas escribir el número de hojas en un grupo: en todas o en la primera.

    Revit: Numerador de hojas 2.4.1.0 (13.05.2022)

    New
    Añadida la posibilidad de agregar un prefijo y/o sufijo del parámetro de la hoja al número de hoja, así como escribir el número de hojas en un grupo en el parámetro especificado.

    2021 Año

    Revit: Numerador de hojas 2.3.0.0 (13.09.2021)  Más información

    New
    Añadida la posibilidad de establecer ceros iniciales para el número de hoja.

    2020 Año

    Revit: Numerador de hojas 2.2.1.0 (07.11.2020)

    Improved
    Actualización de servicio.

    Revit: Numerador de hojas 2.2.0.0 (03.06.2020)

    Improved
    Mejorado el algoritmo para construir el árbol basado en el administrador de proyectos con un alto nivel de anidación.

    Revit: Numerador de hojas 2.1.4.0 (01.05.2020)

    Fix
    Corregido un error donde el valor de numeración se escribía en el parámetro cuando la configuración avanzada de numeración estaba desactivada.

    2019 Año

    Revit: Numerador de hojas 2.1.3.0 (26.12.2019)  Más información

    Actualización debido al reemplazo de la biblioteca auxiliar.

    Revit: Numerador de hojas 2.1.2.0 (24.12.2019)

    Corregido el error "Index was outside the bounds of the array" al leer las hojas del proyecto.

    Revit: Numerador de hojas 2.1.0.0 (28.09.2019)

    Añadido el guardado de los valores ingresados para las partes componentes del número de hoja en la configuración avanzada de numeración.

    Revit: Numerador de hojas 2.0.0.0 (13.05.2019)  Más información

    Se han añadido configuraciones avanzadas de numeración de hojas con la posibilidad de escribir parte del número en un parámetro.
