Нумератор листов

13751

Нумератор листов

Внимание! Плагин покупается для указанной версии продукта Autodesk!

Для использования приобретенной лицензии воспользуйтесь Личным кабинетом программного обеспечения ModPlus, установленного на Вашем компьютере
Старая цена: 0.00 RUB
600.00 RUB

Попробуйте, прежде чем покупать

Цены

Большинство плагинов в программном обеспечении ModPlus являются бесплатными! Но, примерно 30% плагинов – платные. Однако, эти плагины распространяются по принципу «Попробуйте, прежде чем покупать» - что значит, что вы можете пользоваться этими плагинами практически в полном их функциональном объеме и купить их только при желании!
  • Плагин позволяет производить перенумерацию листов в проекте

    Значок

    32x32px 16x16px dark 32x32px dark 16x16px

    Описание

    Перенумерация листов выполняется в рамках одной группы листов. Можно отобразить все листы по аналогии с текущими настройками диспетчера проекта или отобразить все листы одной группой. Присутствует возможность смены позиции листов путем их перемещения в группе, сохраняя при этом начальную нумерацию листов в этой группе


    Связанные новости и статьи


    Использование

    1

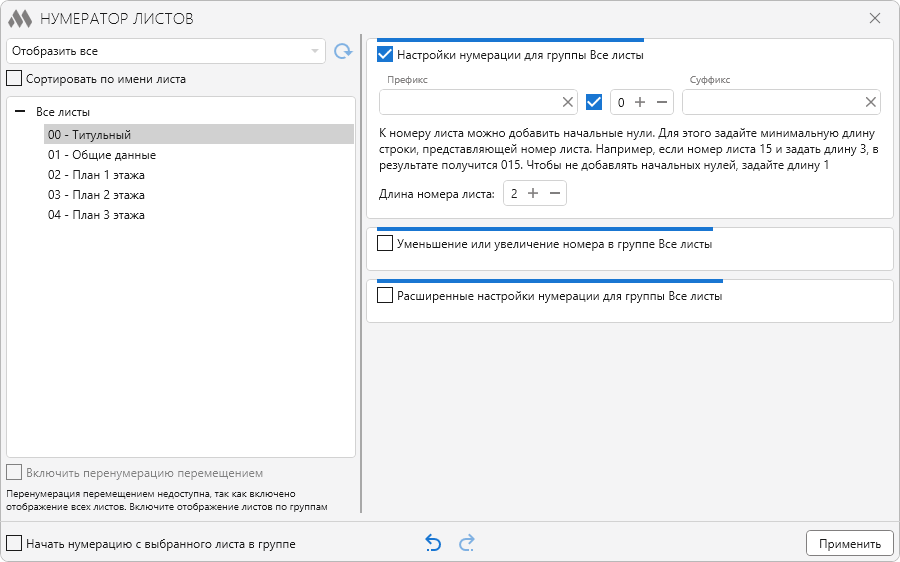

    В левой верхней части окна расположен выпадающий список с вариантом отображения листов:

    Отобразить по группам – при этом варианте список будет заполняться по аналогии с диспетчером проекта. Листы будут располагаться в группах согласно настройкам организации браузера

    Отобразить все – при этом варианте все листы будут отображены в одной группе

    reload- перезагрузка списка листов. Кнопка становится активной если в списке листы были перемещены, но перенумерация не была произведена

    Ниже расположено поле, отображающее листы по группам. Листы в списке можно перетаскивать мышкой. Перетаскивать листы можно только в границах одной группы. При выборе в списке листа или группы будет автоматически производится предварительная перенумерация – у листов будет меняться номер согласно текущих настроек перенумерации. При этом слева от листа может появляться предупреждающий значок alert box (red), который обозначает, что номер данного листа, при текущих настройках перенумерации, совпадает с номером другого листа. Перенумерация невозможна

    Если снята галочка с пункта Включить перенумерацию перемещением и при этом переместить хотя бы один лист в списке, то нижней части списка появится предупреждающий значок alert (orange). Этот значок сигнализирует о том, что позиция листов в списке не соответствует позиции листов в диспетчера проекта. Если данный значок отображается, то невозможно включить опцию перенумерации перемещением. Значок исчезнет как только будет применена перенумерация с текущим положением листов

    Включить перенумерацию перемещением – при включении этой опции отключается возможность перенумерации листов в группе по заданным настройкам. Если в списке листов выполнить перемещение листа, то произойдет перенумерация всех листов в группе: положение листов относительно друг друга изменится, но сквозная нумерация в группе останется прежней

    Пример:
    Было Произвели перемещение Стало
    • 01 – Титульный лист
    • 02 – План 1 этажа
    • 03 – Общие данные
    Лист Общие данные переместили в позицию между листами Титульный лист и План 1 этажа
    • 01 – Титульный лист
    • 02 – Общие данные
    • 03 – План 1 этажа

    Напротив названия группы листов расположена кнопка swap vertical (gray) – выполнить пакетную перенумерацию перемещением для листов текущей группы. При нажатии на нее открывается окно со списком листов группы, в котором можно выбрать и переместить несколько листов одновременно, использую зажатую кнопку Ctrl или Shift. После закрытия окна произойдет перенумерация листов в группе.

    3

    В правой части находятся поля с настройками перенумерации для текущей группы

    Простые настройки нумерации для группы

    2

    Префикс, Суффикс – поля для задания соответственно префикса и суффикса в новых номерах листов

    Числовое поле – поле для задания начального номера перенумерации

    Длина номера листа – поле для добавления начальных нулей. Как выбрать необходимую длину описано в окне плагина.

    Расширенные настройки нумерации для группы

    8

    Добавить префикс из параметра листа Х – при установке галочки  выбранный параметр листа Х будет указан в качестве префикса в новых номерах листов.

    Часть 1,2,3 - настраиваемая составная часть номера листа. Новые номера листов будут составляться из частей и разделителей между частями. Для каждой части можно задать префикс, суффикс и число.

    4

    Настройки для числа отображаются, если кликнуть левой кнопкой мыши в поле ввода числа:

    • Увеличивать – при установке галочки число будет динамически увеличиваться, начиная с числа, указанного в поле
    • Уменьшать – при установке галочки число будет динамически убывать, начиная с числа, указанного в поле
    • Предел – поле, в которое в случае задания динамического убывающего числа следует ввести верхний лимит – число, с которого начнется нумерация, при достижении нуля
    • Длина номера – поле для добавления начальных нулей.

    Добавить суффикс из параметра листа Х – при установке галочки  выбранный параметр листа Х будет указан в качестве суффикса в новых номерах листов.

    Записать значение X в параметр Y – при установке галочки в выбранный параметр листа Y будет записано одно из 7 возможных значений X (все число, значение части или значение номера части).

    Записать количество листов в группе в параметр Х первого листа/всех листов – при установке галочки количество листов в группе будет записано в выбранный параметр Х только первого листа или всех листов.

    Нумерация в префиксе имени листа – при установке галочки в префикс имени листа будет добавлен номер. Настройка нумерации аналогична описанной выше для Части 1,2,3.

    Нумерация в суффиксе имени листа – при установке галочки в суффикс имени листа будет добавлен номер.Настройка нумерации аналогична описанной выше для Части 1,2,3.

    Общие настройки нумерации

    9

    Начать нумерацию с выбранного листа в группе – в случае включения опции предварительная перенумерация будет производится не по всем листам в группе, а только начиная с выбранного листа. Настройки применяются к группе как при выборе в списке всей группы, так и при выборе в списке листа, входящего в группу.

    3 - позволяет отключить отображение предварительной перенумерации для текущей группы
    4 - позволяет применить отображение предварительной перенумерации для текущей группы

    Применить – позволяет произвести фиксацию изменений нумерации листов в текущем проекте согласно настроек перенумерации для группы.

  • История изменений за
    Год

    2023 Год

    Revit: Нумератор листов 2.7.10.0 (09.10.2023)

    Improved
    Добавлена возможность использовать числовые параметры для записи количества листов в группе.

    Revit: Нумератор листов 2.7.9.0 (17.09.2023)

    Improved
    Добавлены символы "." и "+" в список разделителей составного номера.

    Revit: Нумератор листов 2.7.8.0 (05.06.2023)

    Fix
    Исправлена ошибка, при которой суффикс из параметра записывался как префикс номера листа.

    Revit: Нумератор листов 2.7.7.0 (01.01.2023)

    Improved
    Заменены иконки.
    Improved
    Добавлены настройки доступа к команде на ленте.

    2022 Год

    Revit: Нумератор листов 2.7.5.0 (28.10.2022)

    New
    Добавлена пакетная нумерация перемещением.
    Improved
    Добавлены объяснения, почему нумерация перемещением недоступна.

    Revit: Нумератор листов 2.6.4.0 (27.09.2022)

    Fix
    Добавлен учет повторяющихся номеров листов в группе при использовании простой нумерации с включенной опцией "Начать нумерацию с выбранного листа в группе".

    Revit: Нумератор листов 2.6.3.0 (29.06.2022)

    Fix
    Исправлена критическая ошибка при нумерации перемещением, приводящая к фатальной ошибке в Revit.

    Revit: Нумератор листов 2.5.3.0 (21.06.2022)

    Fix
    Исправлена ошибка установки префикса из параметра в Revit версии старше 2023.

    Revit: Нумератор листов 2.5.2.0 (05.06.2022)

    Improved
    Окно плагина сделано немодальным (не блокирует окно Revit).

    Revit: Нумератор листов 2.5.0.0 (02.06.2022)

    New
    Добавлена возможность добавлять дополнительную нумерацию в имя листа.

    Revit: Нумератор листов 2.4.2.0 (14.05.2022)

    Improved
    Добавлена возможность указать в какие листы записывать количество листов в группе - во все или в первый.

    Revit: Нумератор листов 2.4.1.0 (13.05.2022)

    New
    Добавлена возможность к номеру листа добавить префикс и/или суффикс из параметра листа, а также записать количество листов в группе в указанный параметр.

    2021 Год

    Revit: Нумератор листов 2.3.0.0 (13.09.2021)  Подробнее

    New
    Добавлена возможность задавать начальные нули для номера листа.

    2020 Год

    Revit: Нумератор листов 2.2.1.0 (07.11.2020)

    Improved
    Сервисное обновление.

    Revit: Нумератор листов 2.2.0.0 (03.06.2020)

    Improved
    Улучшен алгоритм построения дерева на основе диспетчера проекта с большим уровнем вложенности.

    Revit: Нумератор листов 2.1.4.0 (01.05.2020)

    Fix
    Исправлена ошибка при которой значение нумерации записывалось в параметр при отключении расширенных настроек нумерации.

    2019 Год

    Revit: Нумератор листов 2.1.3.0 (26.12.2019)  Подробнее

    Обновление в связи с заменой вспомогательной библиотеки.

    Revit: Нумератор листов 2.1.2.0 (24.12.2019)

    Исправлена ошибка "Index was outside the bounds of the array" при чтении листов проекта.

    Revit: Нумератор листов 2.1.1.0 (02.12.2019)

    Сервисное обновление.

    Revit: Нумератор листов 2.1.0.0 (28.09.2019)

    Добавлено сохранение введенных значений составных частей номера листа для расширенной настройки нумерации.

    Revit: Нумератор листов 2.0.0.0 (13.05.2019)  Подробнее

    Добавлены расширенные настройки нумерации листов с возможностью записи части номера в параметр.

    Revit: Нумератор листов 1.0.1.0 (02.04.2019)

    Исправлены небольшие ошибки.
