Plannummerierung

25897

Plannummerierung

Achtung! Das Plugin wird für die angegebene Autodesk-Produktversion gekauft!

Um die erworbene Lizenz zu nutzen, verwenden Sie bitte das Persönliche Konto der ModPlus-Software, die auf Ihrem Computer installiert ist
Alter Preis: 0.00 USD
6.00 USD
  • Mit dem Plugin können Sie Pläne in einem Projekt umnummerieren

    Symbol

    32x32px 16x16px dark 32x32px dark 16x16px

    Beschreibung

    Die Neunummerierung der Pläne erfolgt innerhalb einer Plangruppe. Es kann eine Anzeige aller Pläne analog zu den aktuellen Einstellungen des Projektbrowsers oder eine Anzeige aller Pläne als eine Gruppe gewählt werden. Es besteht die Möglichkeit, die Position der Pläne innerhalb der Gruppe zu ändern, während die ursprüngliche Nummerierung in dieser Gruppe beibehalten wird.

    Verwendung

    1

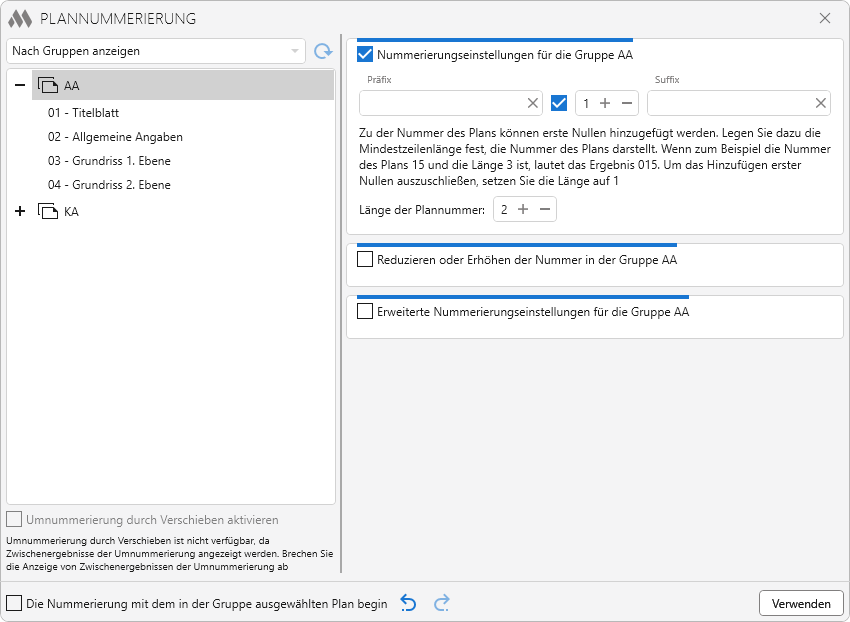

    Im oberen linken Bereich des Fensters befindet sich eine Dropdown-Liste mit der Option zur Anzeige der Pläne:

    Nach Gruppen anzeigen – in diesem Modus wird die Liste analog zum Projektbrowser gefüllt. Die Pläne werden in Gruppen gemäß den Browser-Organisations­einstellungen angezeigt.

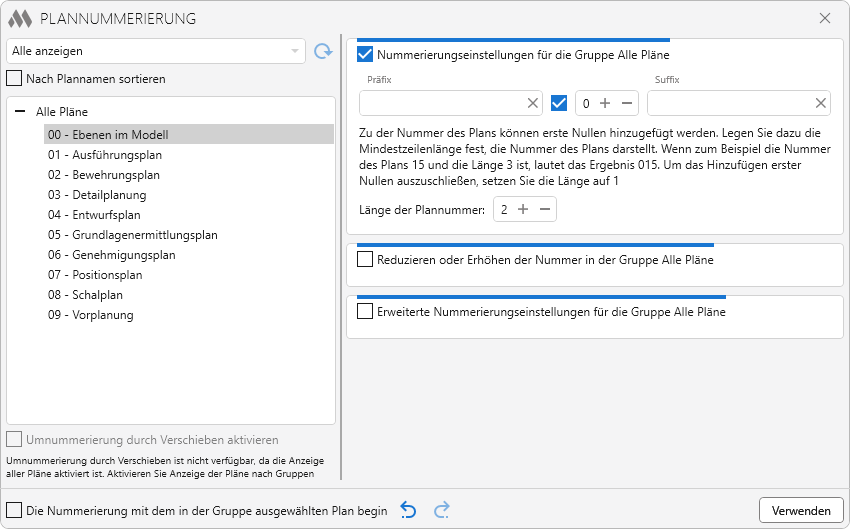

    Alle anzeigen – in diesem Modus werden alle Pläne in einer Gruppe angezeigt.

    reload – Liste der Pläne neu laden. Die Schaltfläche wird aktiv, wenn Pläne in der Liste verschoben wurden, die Neunummerierung jedoch noch nicht durchgeführt wurde.

    Darunter befindet sich ein Feld, das die Pläne nach Gruppen anzeigt. Pläne können per Drag-and-drop innerhalb einer Gruppe verschoben werden. Beim Auswählen eines Plans oder einer Gruppe in der Liste wird automatisch eine Vorschau der Neunummerierung durchgeführt – die Plannummern ändern sich gemäß den aktuellen Einstellungen. Dabei kann links neben einem Plan ein Warnsymbol alert box (red) erscheinen, das darauf hinweist, dass die Plannummer bei den aktuellen Einstellungen bereits vergeben ist. In diesem Fall ist die Neunummerierung nicht möglich.

    Wenn das Kontrollkästchen Umnummerierung durch Verschieben aktivieren deaktiviert ist und mindestens ein Plan in der Liste verschoben wurde, erscheint am unteren Rand der Liste ein Warnsymbol alert (orange). Dieses Symbol zeigt an, dass die Position der Pläne in der Liste nicht der Position im Projektbrowser entspricht. Solange dieses Symbol angezeigt wird, kann die Option „Neunummerierung durch Verschieben aktivieren“ nicht eingeschaltet werden. Das Symbol verschwindet, sobald die Neunummerierung mit der aktuellen Anordnung der Pläne angewendet wird.

    Umnummerierung durch Verschieben aktivieren – beim Aktivieren dieser Option wird die Neunummerierung der Pläne in der Gruppe nach den festgelegten Einstellungen deaktiviert. Wenn ein Plan in der Liste verschoben wird, werden alle Pläne der Gruppe neu nummeriert: ihre Reihenfolge ändert sich, die fortlaufende Nummerierung innerhalb der Gruppe bleibt jedoch bestehen.

    Beispiel:
    Vorher Nach Verschieben Nachher
    • 01 – Titelblatt
    • 02 – Grundriss 1. Ebene
    • 03 – Allgemeine Angaben
    Der Plan Allgemeine Angaben wurde zwischen Titelblatt und Grundriss 1. Ebenes verschoben.
    • 01 – Titelblatt
    • 02 – Allgemeine Angaben
    • 03 – Grundriss 1. Ebene

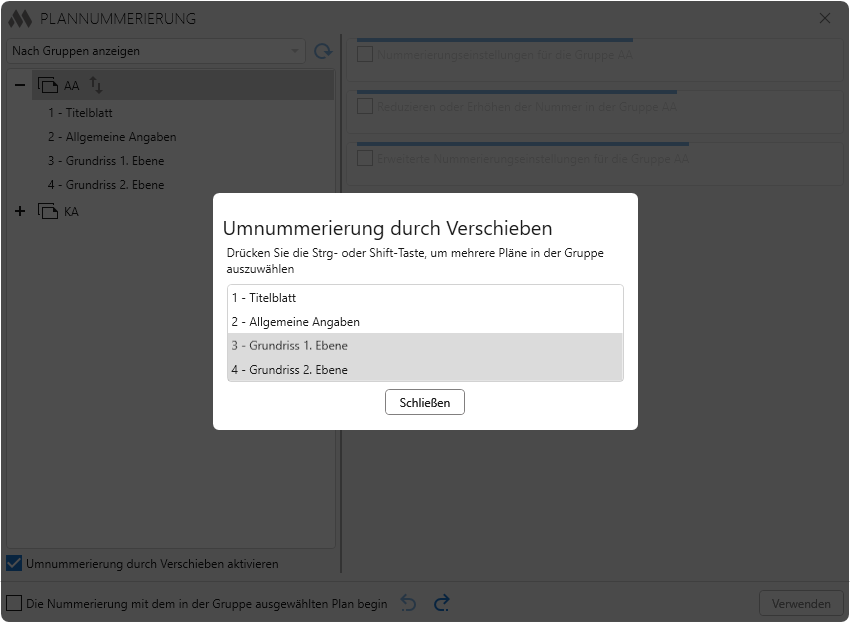

    Rechts neben dem Gruppennamen befindet sich die Schaltfläche swap vertical (gray) – führt eine Stapelneunummerierung durch Verschieben für die Pläne der aktuellen Gruppe aus. Beim Klicken wird ein Fenster mit der Liste der Gruppenpläne geöffnet, in dem mehrere Pläne gleichzeitig mit gedrückter Strg- oder Umschalttaste verschoben werden können. Nach dem Schließen des Fensters werden die Pläne in der Gruppe neu nummeriert.

    3

    Auf der rechten Seite befinden sich die Felder mit den Nummerierungseinstellungen für die aktuelle Gruppe.

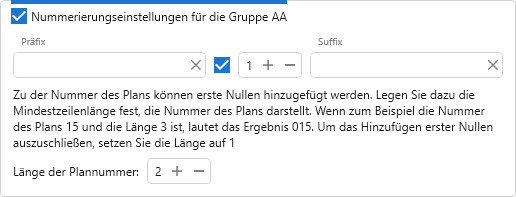

    Einfache Nummerierungseinstellungen für die Gruppe

    2

    Präfix, Suffix – Felder zur Angabe des Präfixes bzw. Suffixes in den neuen Plannummern.

    Zahlenfeld – Feld zur Angabe der Startnummer für die Neunummerierung.

    Wenn das Kontrollkästchen vor dem Zahlenfeld deaktiviert ist, wird die Plannummer nicht geändert, es können jedoch Präfix und/oder Suffix für die bestehende Nummer angegeben werden.

    Wenn das Kontrollkästchen vor dem Zahlenfeld aktiviert ist, wird eine vollständige Neunummerierung der Pläne gemäß den aktuellen Einstellungen durchgeführt.

    Länge der Plannummer – Feld zum Hinzufügen führender Nullen. Wie die gewünschte Länge gewählt wird, ist im Plugin-Fenster beschrieben.

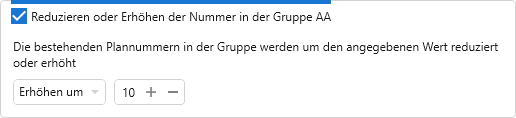

    Reduzieren oder Erhöhen der Nummer in der Gruppe

    10

    Erhöht oder verringert die vorhandenen Plannummern in der Gruppe um den angegebenen Wert.

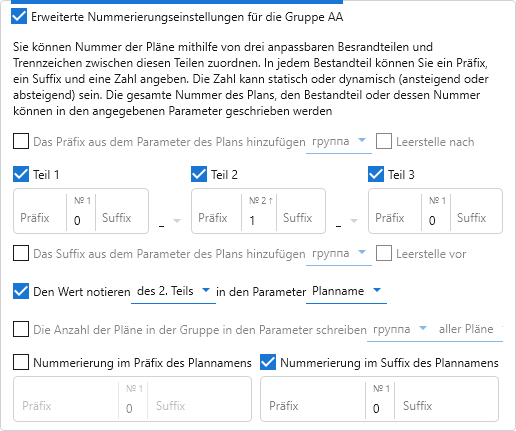

    Erweiterte Nummerierungseinstellungen für die Gruppe

    8

    Das Präfix aus dem Parameter des Plans hinzufügen X  – wenn aktiviert, wird der ausgewählte Planparameter X als Präfix in den neuen Plannummern verwendet.

    Teil 1, 2, 3 – anpassbare zusammengesetzte Teile der Plannummer. Neue Plannummern werden aus Teilen und Trennzeichen zwischen den Teilen zusammengesetzt. Für jedes Teil kann ein Präfix, ein Suffix und eine Zahl festgelegt werden.

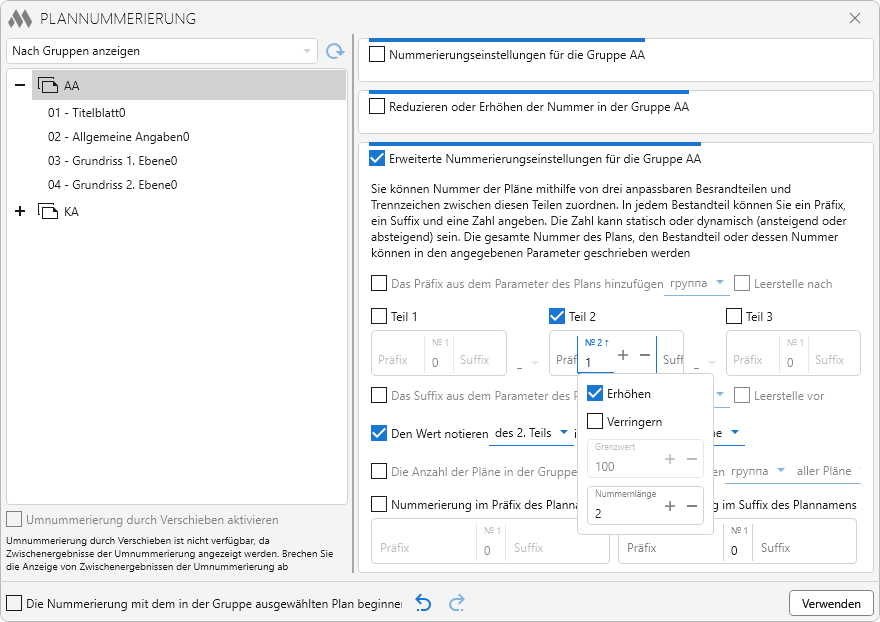

    4

    Die Zahleneinstellungen werden angezeigt, wenn Sie mit der linken Maustaste in das Eingabefeld der Zahl klicken:

    • Erhöhen – bei Aktivierung wird die Zahl dynamisch erhöht, beginnend mit der im Feld angegebenen Zahl.
    • Verringern – bei Aktivierung wird die Zahl dynamisch verringert, beginnend mit der im Feld angegebenen Zahl.
    • Grenzwert – Feld zur Eingabe des oberen Grenzwerts, ab dem die absteigende Nummerierung beginnt, wenn Null erreicht wird.
    • Nummernlänge – Feld zum Hinzufügen führender Nullen.

    Das Suffix aus dem Parameter des Plans hinzufügen X  – wenn aktiviert, wird der ausgewählte Planparameter X als Suffix in den neuen Plannummern verwendet.

    Den Wert notieren X in den Parameter Y – wenn aktiviert, wird der Wert X (eine von sieben möglichen Varianten – ganze Zahl, Teilwert oder Nummernteilwert) in den ausgewählten Planparameter Y geschrieben.

    Die Anzahl der Pläne in der Gruppe in den Parameter schreiben X des ersten Plans/aller Pläne – wenn aktiviert, wird die Anzahl der Pläne in der Gruppe in den ausgewählten Parameter X des ersten Plans oder aller Pläne geschrieben.

    Nummerierung im Präfix des Plannamens – wenn aktiviert, wird dem Präfix des Plannamens eine Nummer hinzugefügt. Die Nummerierungseinstellungen sind analog zu den oben beschriebenen für Teil 1, 2, 3.

    Nummerierung im Suffix des Plannamens – wenn aktiviert, wird dem Suffix des Plannamens eine Nummer hinzugefügt. Die Nummerierungseinstellungen sind analog zu den oben beschriebenen für Teil 1, 2, 3.

    Allgemeine Nummerierungseinstellungen

    Die Nummerierung mit dem in der Gruppe ausgewählten Plan begin – wenn aktiviert, wird die Vorschau der Neunummerierung nicht für alle Pläne der Gruppe durchgeführt, sondern erst ab dem ausgewählten Plan. Die Einstellungen werden sowohl beim Auswählen der gesamten Gruppe als auch eines einzelnen Plans innerhalb der Gruppe angewendet.

    undo variant – deaktiviert die Anzeige der Vorschau der Neunummerierung für die aktuelle Gruppe.

    redo variant – aktiviert die Anzeige der Vorschau der Neunummerierung für die aktuelle Gruppe.

    Verwenden – bestätigt die Änderungen der Plannummerierung im aktuellen Projekt gemäß den Nummerierungseinstellungen der Gruppe.

  • Änderungshistorie für
    Jahr

    2024 Jahr

    Revit: Plannummerierung 3.1.2.0 (09.12.2024)

    New
    Hinzufügung der Gruppierung von Blättern, die sich in Baugruppen befinden.
    Improved
    Rückgängigmachung von Zwischenänderungen bei unerwarteten Fehlern während der Nummerierung durch Verschieben.

    Revit: Plannummerierung 3.0.1.0 (11.09.2024)

    Improved
    Hervorhebung des aktuellen Blatts in der Baumansicht beim Öffnen des Plugins.

    Revit: Plannummerierung 3.0.0.0 (10.09.2024)  Mehr erfahren

    New
    Hinzufügen der Unterstützung von Blattsammlungen in Revit 2025.
    New
    Hinzufügen der Möglichkeit, ein Blatt umzubenennen.
    New
    Hinzufügen der Möglichkeit, ein Blatt zu löschen.
    New
    Hinzufügen der Möglichkeit, die Nummer bei einfacher Nummerierung nicht zu ändern, was es ermöglicht, nur ein Präfix und/oder Suffix zur bestehenden Blattnummer hinzuzufügen.
    New
    Hinzufügen der Möglichkeit, nicht druckbare Zeichen in Präfix/Suffix bei einfacher Nummerierung einzufügen.
    New
    Hinzufügen der Möglichkeit, die Blattnummern in einer Gruppe um einen angegebenen Wert zu verringern oder zu erhöhen.
    Improved
    Änderung des Lizenzsystems (30 Tage Testversion).

    2023 Jahr

    Revit: Plannummerierung 2.7.10.0 (09.10.2023)

    Improved
    Möglichkeit hinzugefügt, numerische Parameter zur Aufzeichnung der Blattanzahl in einer Gruppe zu verwenden.

    Revit: Plannummerierung 2.7.9.0 (17.09.2023)

    Improved
    Zeichen „.“ und „+“ zur Liste der Trennzeichen für zusammengesetzte Nummern hinzugefügt.

    Revit: Plannummerierung 2.7.8.0 (05.06.2023)

    Fix
    Fehler behoben, bei dem das Suffix aus dem Parameter als Präfix der Blattnummer gespeichert wurde.

    Revit: Plannummerierung 2.7.7.0 (01.01.2023)

    Improved
    Symbole wurden ersetzt.
    Improved
    Einstellungen für den Zugriff auf das Bandmenü hinzugefügt.

    2022 Jahr

    Revit: Plannummerierung 2.7.5.0 (28.10.2022)

    New
    Stapelnummerierung durch Verschieben hinzugefügt.
    Improved
    Erklärungen hinzugefügt, warum die Nummerierung durch Verschieben nicht verfügbar ist.

    Revit: Plannummerierung 2.6.4.0 (27.09.2022)

    Fix
    Berücksichtigung doppelter Blattnummern in der Gruppe bei Verwendung einfacher Nummerierung mit aktivierter Option "Nummerierung mit dem ausgewählten Blatt in der Gruppe beginnen".

    Revit: Plannummerierung 2.6.3.0 (29.06.2022)

    Fix
    Behobener kritischer Fehler bei der Nummerierung durch Verschieben, der zu einem fatalen Fehler in Revit führte.

    Revit: Plannummerierung 2.5.3.0 (21.06.2022)

    Fix
    Behobener Fehler beim Setzen des Präfixes aus einem Parameter in Revit-Versionen älter als 2023.

    Revit: Plannummerierung 2.5.2.0 (05.06.2022)

    Improved
    Das Plugin-Fenster wurde als nicht-modal festgelegt (blockiert nicht das Revit-Fenster).

    Revit: Plannummerierung 2.5.0.0 (02.06.2022)

    New
    Möglichkeit zur Hinzufügung einer zusätzlichen Nummerierung zum Blattnamen wurde hinzugefügt.

    Revit: Plannummerierung 2.4.2.0 (14.05.2022)

    Improved
    Möglichkeit zur Angabe, in welche Blätter die Anzahl der Blätter in der Gruppe geschrieben werden soll - in alle oder in das erste.

    Revit: Plannummerierung 2.4.1.0 (13.05.2022)

    New
    Möglichkeit zur Hinzufügung eines Präfix und/oder Suffix aus einem Blattparameter zur Blattnummer sowie zum Schreiben der Anzahl der Blätter in der Gruppe in einen angegebenen Parameter wurde hinzugefügt.

    2021 Jahr

    Revit: Plannummerierung 2.3.0.0 (13.09.2021)  Mehr erfahren

    New
    Möglichkeit, führende Nullen für die Blattnummer festzulegen.

    2020 Jahr

    Revit: Plannummerierung 2.2.0.0 (03.06.2020)

    Improved
    Verbesserung des Algorithmus zur Erstellung der Baumstruktur basierend auf dem Projektmanager mit hoher Verschachtelungstiefe.

    Revit: Plannummerierung 2.1.4.0 (01.05.2020)

    Fix
    Behebung eines Fehlers, bei dem der Nummerierungswert in den Parameter geschrieben wurde, wenn die erweiterten Nummerierungseinstellungen deaktiviert waren.

    2019 Jahr

    Revit: Plannummerierung 2.1.3.0 (26.12.2019)  Mehr erfahren

    Aktualisierung aufgrund des Ersatzes der Hilfsbibliothek.

    Revit: Plannummerierung 2.1.2.0 (24.12.2019)

    Ein Fehler "Index was outside the bounds of the array" beim Lesen von Projektblättern wurde behoben.

    Revit: Plannummerierung 2.1.0.0 (28.09.2019)

    Die Speicherung eingegebener Werte für Teile der Blattnummer für erweiterte Nummerierungseinstellungen wurde hinzugefügt.

    Revit: Plannummerierung 2.0.0.0 (13.05.2019)  Mehr erfahren

    Hinzufügung erweiterter Einstellungen für die Blattnummerierung mit der Möglichkeit, einen Teil der Nummer in einen Parameter zu schreiben.
