Анализ, группировка и армирование по заданным условиям стен и проёмов
图标
说明
该插件仅适用于位于同一标高的墙体。插件会分析墙体，可识别三种类型的交接（角部交接、端部交接和十字交接）以及洞口。灵活的分组功能可精确指定需要执行的配筋类型。可以仅对指定的组进行配筋——墙体、交接或洞口。插件甚至可以在空模板中运行。
使用方法

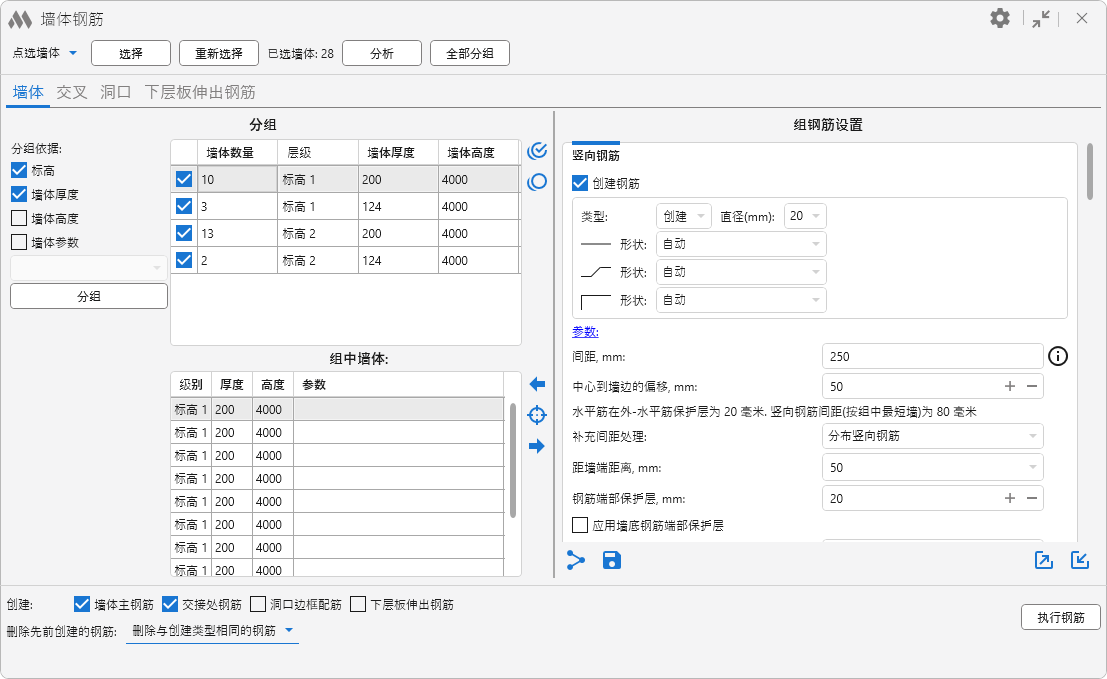

插件主窗口分为三个区域：选择与分析、配筋设置以及最终设置和配筋执行。
窗口标题栏中包含以下选项：
.png)
– 折叠窗口内容
.png)

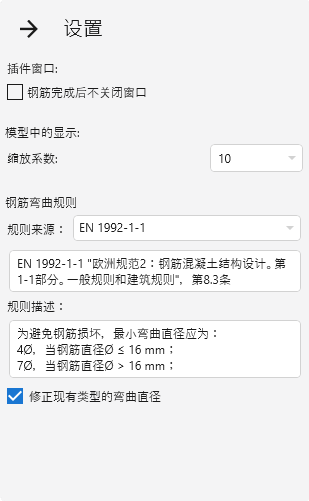

– 插件通用设置：
缩放系数 – 用于命令 在模型中显示列表中选定的墙体 的缩放设置（详见下文）。
在 钢筋弯曲规则 组中，可以选择钢筋弯曲规则来源：SP 63.13330.2018 或 EN 1992-1-1。下方将显示所选规范的规则说明。
如果启用 修正已有类型的弯曲直径 选项，在运行过程中若找到合适的钢筋类型，其弯曲直径将根据所选规范进行检查和修正。创建新类型时（若未找到合适类型），弯曲直径始终会被检查并设置。
插件操作从选择需要配筋的墙体开始。为此，需要在下拉列表中选择一种方式：框选墙体 或 逐个选择墙体，然后点击 选择 按钮。该选择方式同样适用于 下层楼板钢筋外伸 选项卡中的楼板选择。插件也会处理预先选中的墙体。
参与筛选的墙体需满足以下条件：
- 墙体由直线构成
- 启用了属性 承重结构
- 墙体不是幕墙
- 墙体厚度不小于 100 mm
所选墙体数量会显示在插件窗口顶部。
重新选择 按钮可用于重新选择在当前视图中上一次使用插件时处理过的墙体。
接下来，需要点击 分析 按钮，对所选墙体的几何和参数数据进行分析，并通过 全部分组 按钮，根据当前分组设置对墙体、交接和洞口进行分组。
插件窗口中间区域包含四个选项卡，用于为不同墙体元素及下层楼板外伸钢筋设置配筋参数：
墙体配筋
交接配筋
洞口配筋
下层楼板外伸钢筋
每个选项卡左侧为已分析并分组的元素列表，右侧为对应的配筋设置。
每个选项卡右下角包含以下按钮：
.png)
– 将当前选项卡的配筋设置复制到选定的组或楼板
– 将当前配筋设置保存为默认设置
– 将当前配筋设置导出为 XML 文件或保存到配筋设置库中
若要将设置保存为 XML 文件，只需点击 保存到文件 按钮，然后可在打开的资源管理器窗口中输入设置名称。

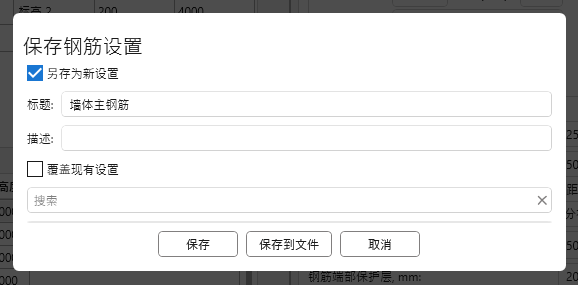

若要将当前设置保存到设置库中，需要选择以下两种保存方式之一：
- 另存为新设置 – 保存当前设置时，需要为当前选项卡的设置指定 名称 和 说明（可选）。
- 覆盖已有设置 – 当前设置将以列表中所选的先前已保存设置名称进行保存。
然后点击 保存，即可将设置保存到设置库中。

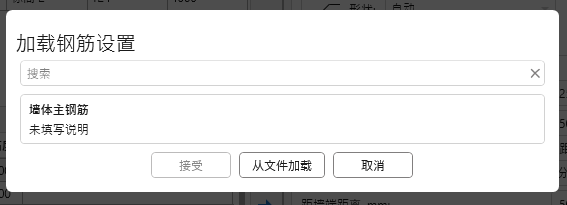

– 可从 ранее导出的 XML 配筋设置文件或配筋设置库中加载配筋设置。
若要从 XML 文件加载设置，需要点击 从文件加载 按钮。若要从设置库加载设置，则需要在列表中选择所需设置并点击 接受。
在 创建 行中，可以指定为所选项目创建哪种类型的配筋：墙体主配筋、交接配筋、洞口边框配筋、下层楼板外伸钢筋。
删除 ранее创建的钢筋 – 该选项允许在指定重新创建时，删除由插件创建的钢筋（与当前创建类型相同的钢筋或全部 ранее创建的钢筋）。
执行配筋 – 启动对所选类别的墙体、洞口、交接和下层楼板创建配筋。
墙体配筋

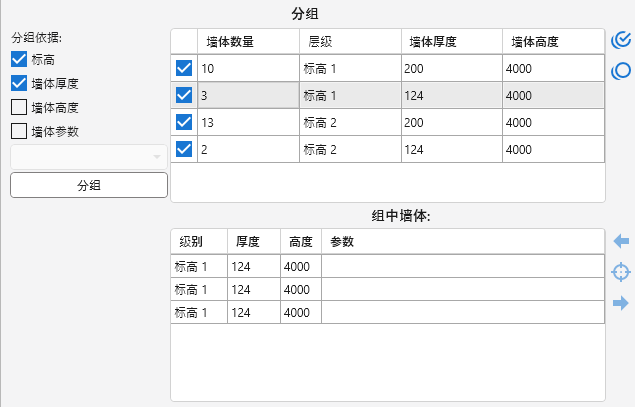

分析后的墙体可通过插件窗口左侧的 分组 按钮，按照 标高、墙厚、墙高 以及从下拉列表中选择的 墙体参数 进行分组。
分组区域包含两个表格。上方表格显示墙体组。默认情况下，每个组前都会勾选复选框，表示需要对该墙体组执行配筋。列表右侧有按钮，可用于选择列表中的所有组
，以及取消选择列表中的所有组
。
下方列表显示上方表格中所选组内的墙体。默认情况下，每个墙体前也会勾选复选框，表示需要对该墙体执行配筋。通过列表右侧的按钮，可以在模型中显示列表中选定的墙体
，以及分别显示列表中的上一面
和下一面
墙体。
设置针对插件窗口左侧组列表中选定的单个墙体组进行定义。

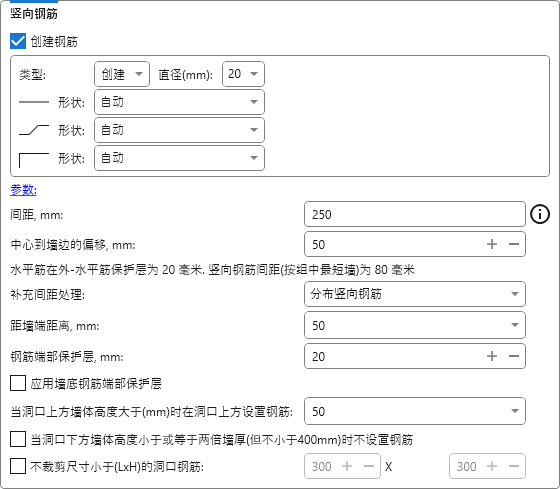

竖向配筋
此组用于设置墙体的竖向配筋。
创建钢筋 – 允许关闭当前墙体组的竖向配筋创建，而不受其他配筋组影响。
在所有其他配筋设置组中，创建钢筋 复选框也具有相同功能，即允许关闭当前墙体组中某一具体配筋设置组的钢筋创建。
对于竖向配筋，需要指定钢筋类型和直径、钢筋间距、钢筋中心到墙边的定位，以及钢筋距墙端的偏移和 钢筋端部保护层 的数值。对于墙体底部的竖向配筋，可通过相应选项应用钢筋端部保护层设置。
在所有配筋设置组中，都可以为相应类型的钢筋指定当前打开文档中的钢筋形状。
插件窗口会根据水平配筋设置自动计算混凝土保护层厚度，以及按组内最小墙体计算竖向配筋钢筋之间的距离。
使用插件创建钢筋时，墙体属性“钢筋保护层”的值为 0。这样做是为了使细部构件（箍筋等）能够按照 заданные设置正确创建。

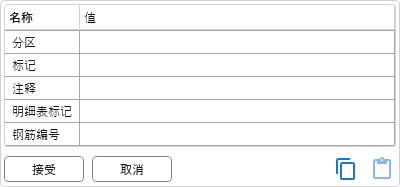

所有配筋设置组中都包含 参数 按钮，点击后会打开一个对话框，用于为要创建的钢筋设置文本参数值。参数列表会根据当前文档自动填充：
如果当前文档中的钢筋包含关键参数，则在打开的对话框底部会显示相应区域，可在下拉列表中选择关键参数的值。
对于 余量步距处理，需要从以下四个选项中选择一个：向墙边偏移、向墙中部偏移、分布竖向配筋、向墙两侧边缘偏移。
对于最后一个（最上方）洞口，可以设置洞口上方墙体的最小高度，只有当墙体高度大于该值时，才会在该洞口上方创建竖向配筋。
对于洞口下方的墙体，可以设置配筋创建限制——如果墙体高度小于或等于两倍墙厚，但不小于 400 mm，则不创建钢筋。
对于小型洞口（需指定尺寸），可以通过相应选项不切断钢筋。
背景配筋设置在创建所有其他类型配筋时都会被考虑，无论是否创建墙体背景配筋。

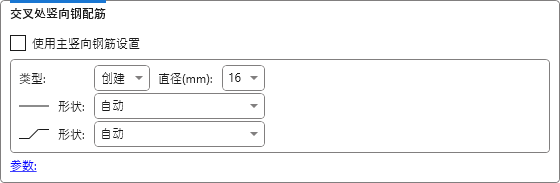

交接处竖向配筋
对于交接处竖向配筋，可以使用主竖向配筋的设置，也可以单独指定钢筋参数、类型和直径。

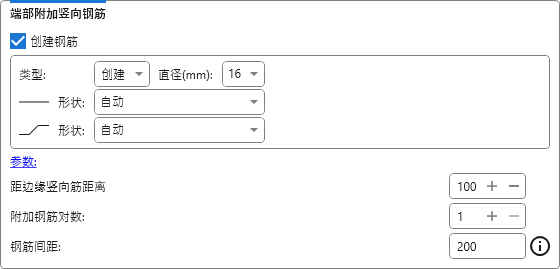

端部附加竖向钢筋
要创建端部附加竖向钢筋，可以指定钢筋参数、类型和直径、成对数量、间距以及距最外侧竖向钢筋的偏移。

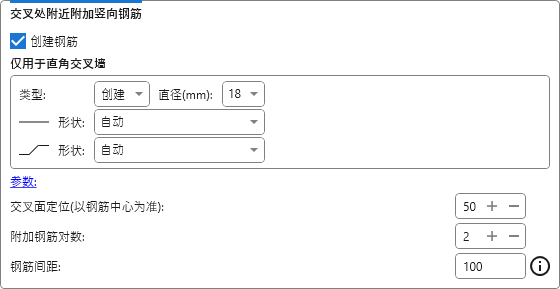

交接附近附加竖向钢筋
要在直角墙体交接附近创建附加竖向钢筋，可以指定钢筋参数、类型和直径、成对数量、间距以及与交接面的定位（按钢筋中心）。

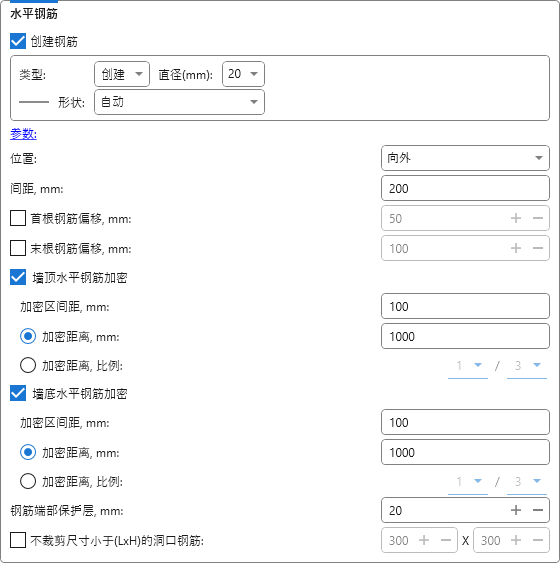

水平配筋
在水平配筋设置中，需要指定钢筋参数、类型和直径、主配筋间距和加密区间距，以及钢筋端部保护层。同时还需选择水平钢筋相对于竖向钢筋的 位置：内侧或外侧。第一根和最后一根钢筋距墙体下边缘和上边缘的偏移，也可通过启用相应选项来设置。
墙体水平配筋的 钢筋端部保护层 值不得与墙体洞口边框细部的 钢筋端部保护层 值不同。
启用 墙体上部区域水平配筋加密 和 墙体下部区域水平配筋加密 选项后，会创建加密区，其长度——加密长度——既可以设置为绝对值（毫米），也可以设置为墙高的分数。
对于小型洞口（需指定尺寸），可以通过相应选项不切断钢筋。

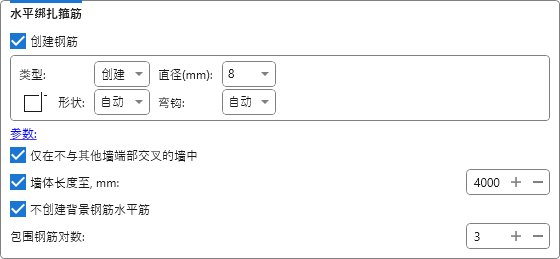

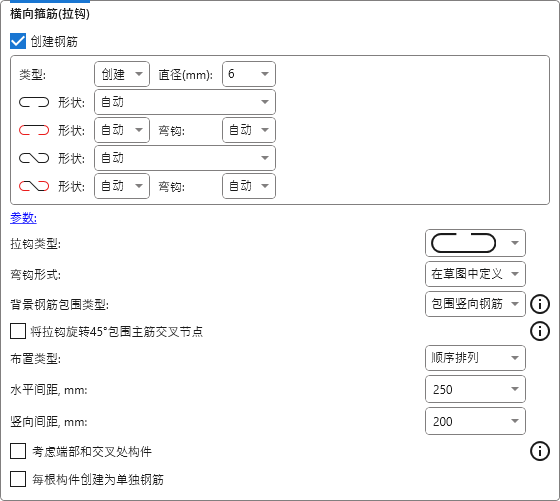

水平绑扎箍筋
由于水平箍筋主要用于构造柱配筋，因此此组中提供了从待处理墙体列表中识别构造柱的选项：需要标记没有端部连接且长度不超过指定值的墙体。还可以启用水平钢筋创建，并指定需要包裹的竖向钢筋对数。

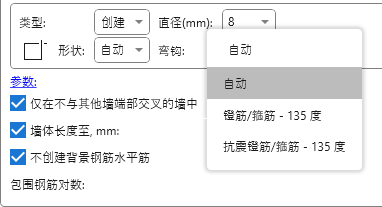

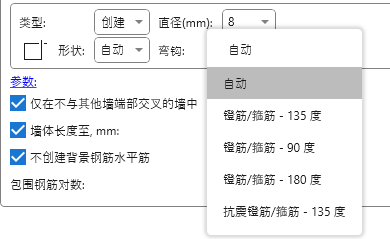

对于带有弯钩的形状，还可以从下拉列表 弯钩（弯折） 中选择钢筋弯折类型。可选弯折类型列表取决于当前文档中常规钢筋参数的设置。

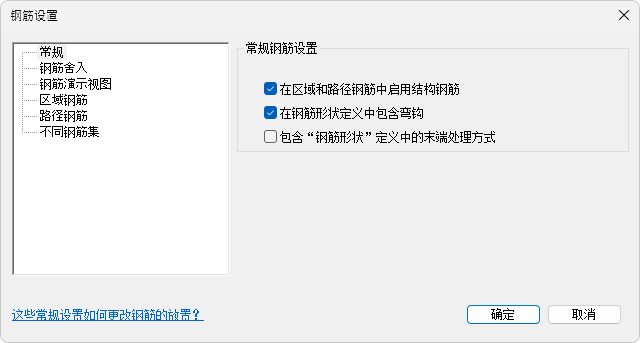

“将弯折计入钢筋形状定义”选项只能在当前文档中创建第一根钢筋之前修改。
启用“将弯折计入钢筋形状定义”选项后，弯折列表中只会显示角度适合所选形状的弯折类型：
如果上述选项被禁用，则弯折列表中会包含适用于所选形状的全部弯折类型：

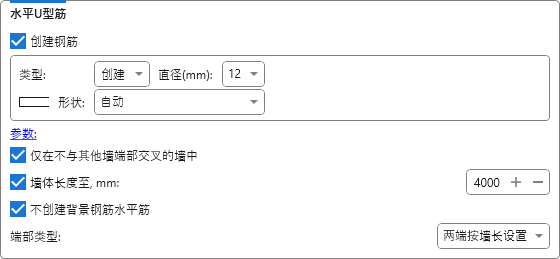

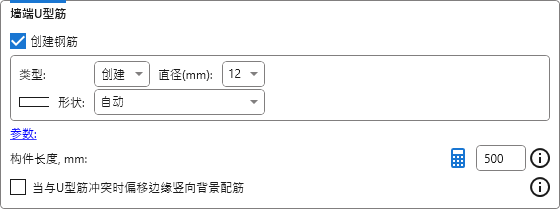

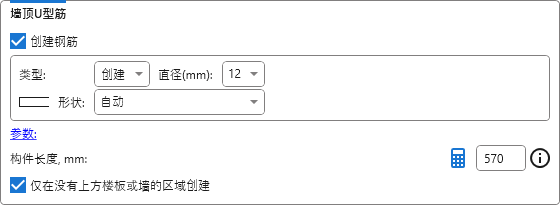

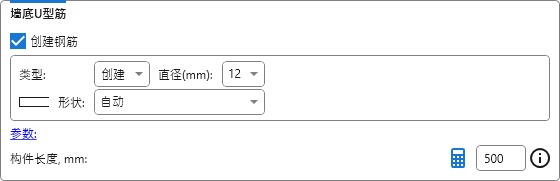

水平 U 形钢筋
水平 U 形钢筋也用于构造柱配筋，因此此组中同样提供了从待处理墙体列表中识别构造柱的选项：需要标记没有端部连接且长度不超过指定值的墙体。
钢筋端部长度既可以按墙长设置，也可以在相应窗口中进行计算并指定。

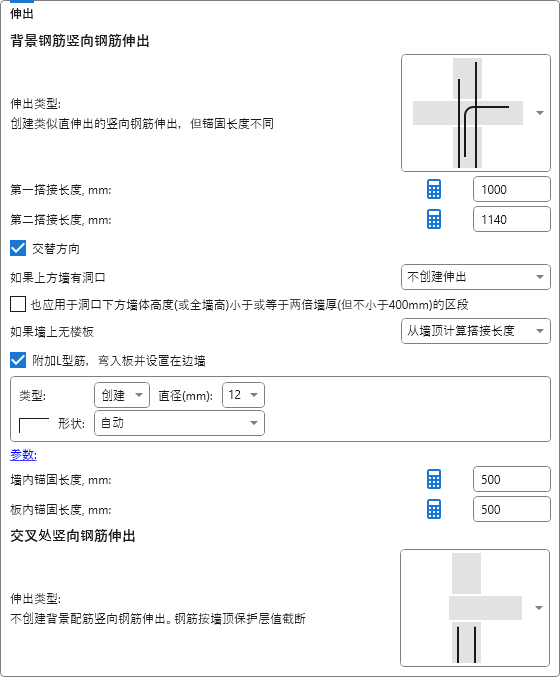

外伸钢筋
竖向钢筋外伸的设置需分别针对背景配筋和交接进行设置。在每个设置子组中，可从下拉列表中选择外伸类型，并设置与该类型对应的参数。
- 背景配筋竖向钢筋外伸
- 不创建背景配筋竖向钢筋外伸。钢筋按设定的 钢筋端部保护层 值在墙顶切断。
- 创建直线型竖向钢筋外伸。搭接长度从上层楼板顶面起算；若无楼板，则从墙顶起算。点击
可计算搭接长度——将打开按 SP 63.13330.2018 计算搭接长度的窗口：
启用 创建交错外伸 选项后，沿墙体方向的每第一对外伸将采用 第一搭接长度，每第二对则采用 第二搭接长度。若另外启用 交错偏移 选项，则每第二对钢筋在底部会增加一个偏移，其数值等于两种搭接长度差值的绝对值。
如果上层墙体中存在洞口，则需从两个选项中选择一个：不创建外伸 或 向楼板内弯折（若存在）。同样也可将该设置应用于高度小于或等于两倍墙厚的墙段。
如果墙上方没有楼板，则可以选择 将楼板视为条件存在、从墙顶计算搭接长度 或 不创建外伸。对于 将楼板视为条件存在 选项，还可以设置 条件楼板厚度。

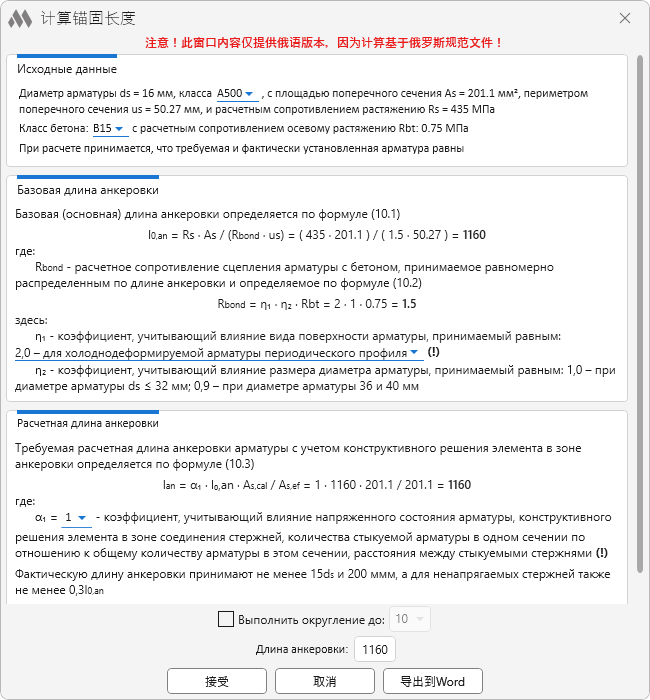

在边墙中，可以设置一根向楼板弯折的附加 L 形钢筋。可为其指定钢筋参数、类型和直径，并计算其在楼板和墙体中的锚固长度。
交接配筋

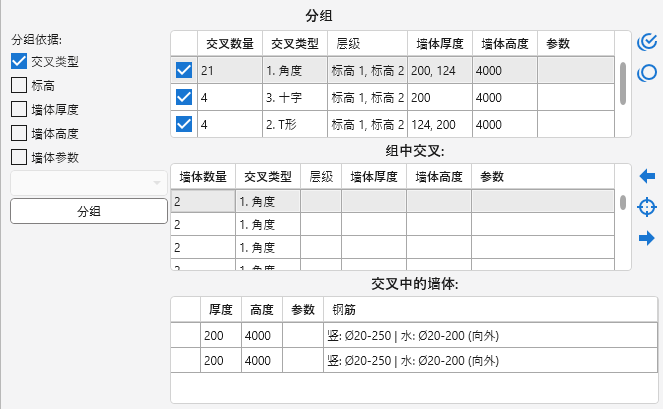

墙体交接可根据 交接类型、标高、墙厚、墙高 以及从下拉列表中选择的 墙体参数 进行分组，使用插件窗口左侧的“分组”按钮。
分组区域包含三个表格。上方表格显示墙体交接组。默认情况下，每个组前都会勾选复选框，表示需要对该交接组执行配筋。
中间表格显示上方选中组中的具体墙体交接。
上方和中间表格右侧的按钮功能与 墙体 选项卡中的按钮相同。
下方表格显示所选交接中的墙体，并为每面墙提供简要的配筋说明。
设置针对插件窗口左侧组列表中选定的单个交接组进行定义。

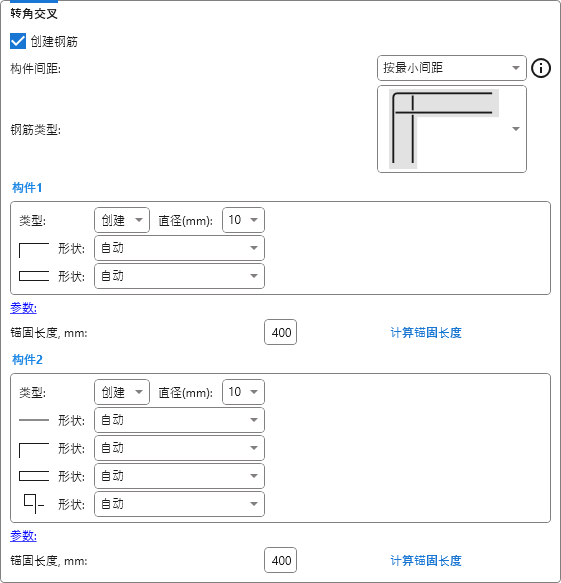

角部交接设置：

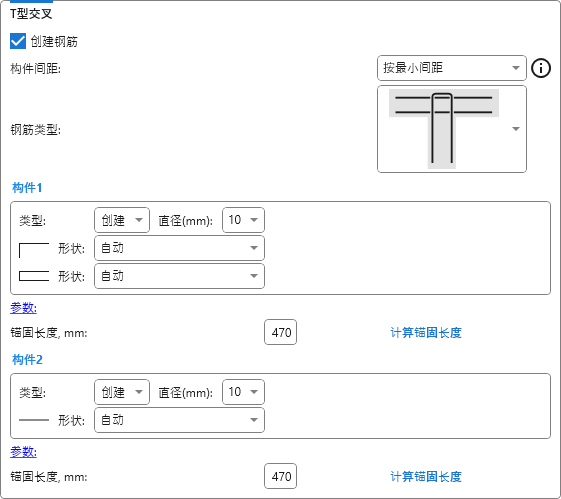

T 形交接设置：

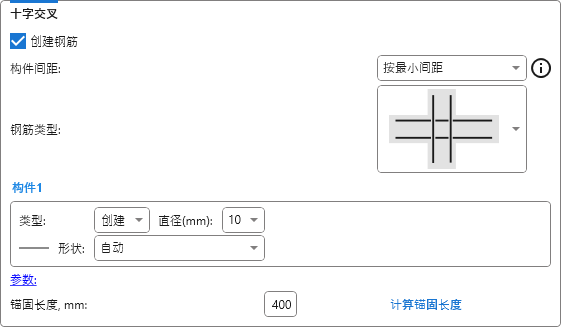

十字交接设置：
对于所有类型的交接，配筋构件按照参与交接的墙体水平配筋的 最大间距 或 最小间距 进行布置。所需的 配筋类型 从下拉列表中选择。根据所选类型，需要为一个或两个构件设置参数、钢筋类型和直径，并计算 锚固长度。将鼠标悬停在“构件 1”或“构件 2”的设置上时，对应钢筋会在 配筋类型 示意图中高亮显示。
洞口配筋

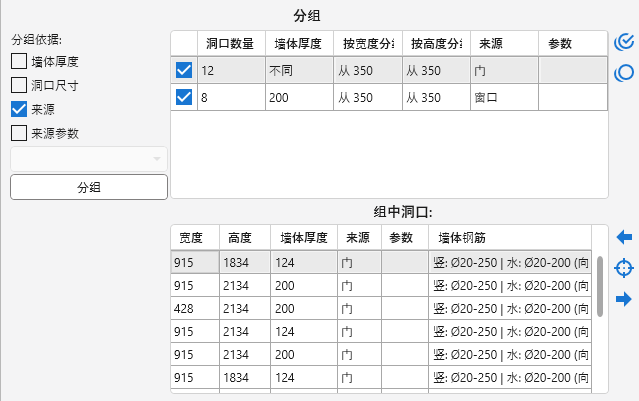

墙体洞口可根据 墙厚、洞口尺寸（宽度和高度提供三个尺寸区间）以及 来源 进行分组，使用插件窗口左侧的 分组 按钮。
分组区域包含两个表格。上方表格显示洞口组。默认情况下，每个组前都会勾选复选框，表示需要对该洞口组执行配筋。
下方表格显示上方选中组中的具体洞口。
表格右侧按钮以及下方表格中的按钮功能与 墙体 和 交接 选项卡中的按钮相同。
洞口边框配筋取决于墙体几何分析结果。对矩形和圆形洞口的分析成功率最高。
当洞口任一边尺寸小于或等于 300 mm，且此类洞口之间的间距小于 100 mm 时，这些洞口会被合并为一个整体进行分组和处理。
设置针对插件窗口左侧组选定的洞口组进行定义。
将鼠标悬停在 洞口 选项卡中的某个设置组上时，会弹出洞口配筋示意图窗口，其中红色标识表示当前组中设置的钢筋。

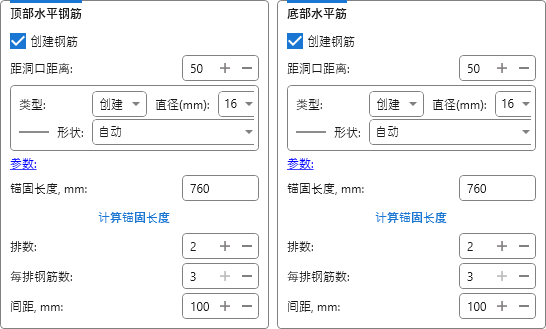

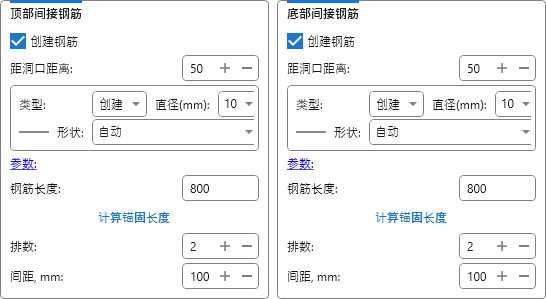

上部水平钢筋 / 下部水平钢筋
水平钢筋的设置需分别针对洞口上方和下方进行定义：
距洞口边缘距离 – 从洞口边缘到钢筋中心的距离。
最多可设置三排水平钢筋（每排沿洞口方向布置 2 或 3 根钢筋）。

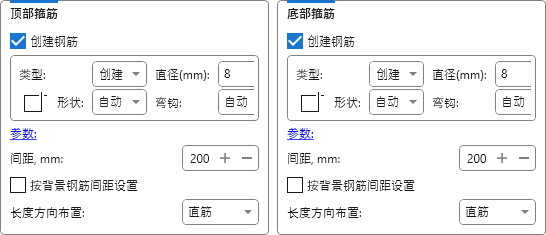

上部箍筋 / 下部箍筋
要创建洞口上方和下方的箍筋，需要在上一组设置中启用至少两排水平钢筋。箍筋设置分别针对洞口上方和下方定义：
箍筋的 沿长度布置 可选择按 洞口长度 或按 直线钢筋全长。

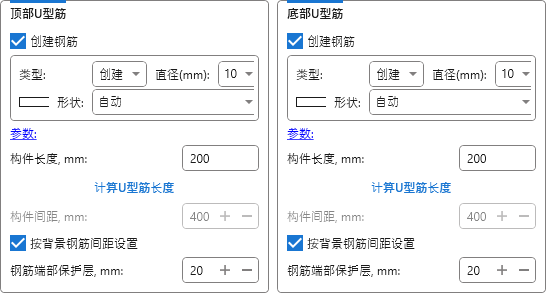

上部 U 形钢筋 / 下部 U 形钢筋
U 形钢筋的设置需分别针对洞口上方和下方进行定义：

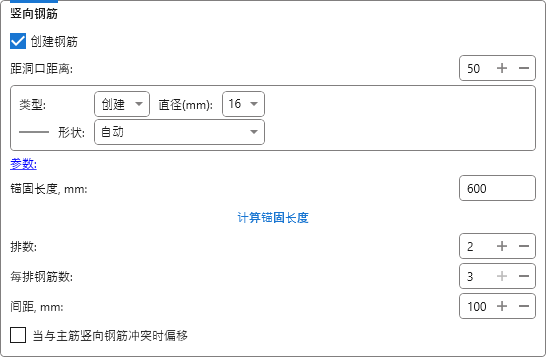

竖向钢筋
最多可设置三排竖向钢筋（每排沿洞口方向布置 2 或 3 根钢筋）。
竖向箍筋
要在洞口侧边创建箍筋，需要在上一组设置中启用至少两排竖向钢筋。
竖向 U 形钢筋
上部斜向配筋 / 下部斜向配筋
斜向配筋的设置需分别针对洞口上方和下方进行定义：
斜向配筋以 45° 角布置于洞口外角。锚固长度计算时，钢筋长度取为两倍锚固长度。
下层楼板外伸钢筋
在选择墙体时，插件会自动识别下层楼板，包括来自链接文件的楼板。下层楼板必须启用属性 承重结构。

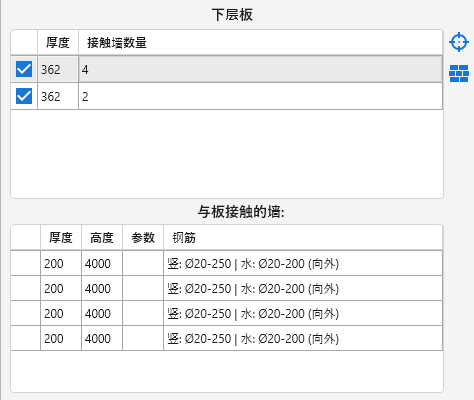

该区域显示楼板列表，包括楼板厚度及与其相接的墙体数量。默认情况下，每个楼板前都会勾选复选框，表示需要对该楼板执行配筋。列表右侧按钮可用于在模型中显示所选楼板 ，以及显示与该楼板相接的墙体
。
下方表格显示与上方选中楼板相接的墙体组。墙体分组方式与 墙体 选项卡中的分组设置一致。
设置针对插件窗口左侧选中的单个楼板进行定义。

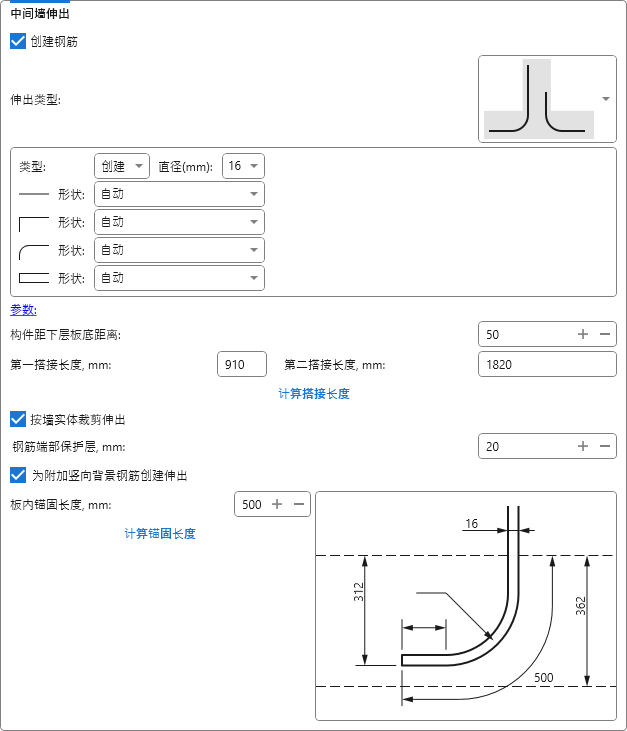

中间墙体外伸
所需的 外伸类型 从下拉列表中选择。对于选定类型，需要设置钢筋参数、类型和直径，指定构件相对于下层楼板底面的偏移，并计算一个或两个 搭接长度。
按墙体截断外伸 选项允许在外伸长度超过上层墙体高度时，按墙顶并考虑 钢筋端部保护层 对外伸进行截断。
还可以通过启用选项 沿背景配筋附加竖向钢筋创建外伸 来创建额外的外伸。

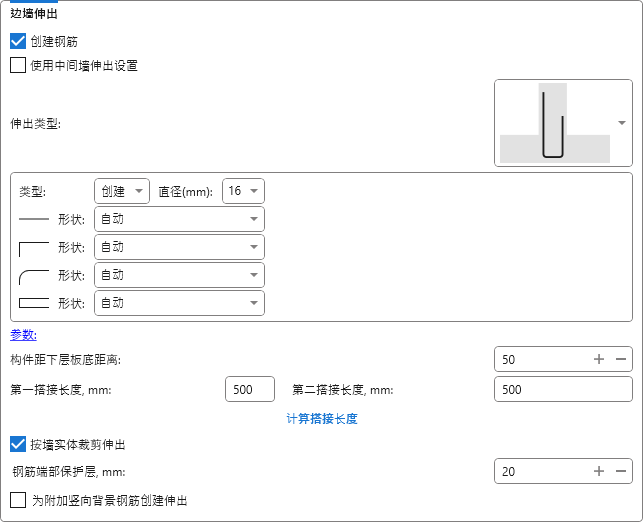

边墙外伸
若取消 使用中间墙体外伸设置 选项，则可为边墙设置不同于中间墙体的外伸参数。
