Анализ, группировка и армирование по заданным условиям стен и проёмов
Значок
Описание
Плагин работает только со стенами, расположенными в одном уровне. Плагин анализирует стены, позволяя найти три вида пересечений (угловое, торцевое и крестовое) и проемы. Гибкая группировка позволяет точно указать, какой вид армирования следует произвести. Можно выполнять армирование только для указанных групп – стены, пересечения или проемы. Плагин может работать даже на пустом шаблоне
Связанные новости и статьи
Использование
Основное окно плагина разделено на три зоны: выбор и анализ, настройки армирования и завершающие настройки и запуск процесса армирования.
В заголовке окна присутствуют опции:
.png)
– сворачивает содержимое окна
.png)
– открывает окно настройки предпочтительных форм арматурных стержней:
Выпадающие списки в данном окне заполняются формами из текущего открытого документа.
.png)
– общие настройки плагина:
Коэффициент масштабирования – опция выбора масштаба для команды Отобразить в модели выбранную в списке стену (описана далее).
В группе Армирование по умолчанию можно задать настройки армирования, которые будут устанавливаться для стен по умолчанию.
В группе Правила загиба арматуры выбирается источник правил для загибов арматуры: СП 63.13330.2018 или EN 1992-1-1. Ниже приводится описание правил из выбранных норм.
Если опция Исправлять диаметры загиба для существующих типов включена и при работе найдены подходящие типы арматурных стержней, их диаметры загиба будут проверены и исправлены согласно выбранных норм. При создании новых типов стержней, в случае когда не найдены подходящие, проверка и установка диаметров проводится всегда.
Работа с плагином начинается с выбора стен, подлежащих армированию. Для этого нужно в выпадающем списке один из вариантов: Выбор стен рамкой или Выбор стен указанием, далее нажать кнопку Выбрать. Вариант выбора распространяется на выбор плит на вкладке Выпуски нижележащих плит. Также плагин обрабатывает предварительно выбранные стены.
В фильтрацию выбора попадают стены со следующими параметрами:
- стена ограничена прямыми линиями
- включено свойство Несущие конструкции
- стена не является витражом
- толщина стены не менее 100 мм
Количество выбранных стен отображается в верхней части окна плагина.
Кнопка Выбрать повторно позволяет выбрать стены, которые обрабатывались на текущем виде при предыдущем использовании плагина.
Далее требуется запустить анализ геометрических и параметрических данных выбранных стен с помощью кнопки Анализировать и выполнить группировку стен, пересечений и проемов по текущим настройкам группировки, используя кнопку Группировать всё.
Средняя зона окна плагина включает в себя четыре вкладки для задания настроек армирования для различных элементов стен и выпусков из нижележащих плит:
Армирование стен
Армирование пересечений
Армирование проемов
Выпуски из нижележащих плит
На каждой вкладке в левой части расположены таблицы, заполненные успешно проанализированными и сгруппированными элементами, а в правой части приведены соответствующие настройки армирования.
В нижней правой части каждой вкладки присутствуют кнопки:
.png)
– позволяет скопировать настройки армирования текущей вкладки в отмеченные группы или плиты
– позволяет сохранить текущие настройки армирования как настройки армирования по умолчанию
– позволяет экспортировать текущие настройки армирования в xml-файл
– позволяет загрузить настройки армирования из ранее экспортированного xml-файла настроек армирования
В строке Создавать: можно указать какой тип армирования будет создаваться для отмеченных позиций: Основное армирование стен, Армирование пересечений, Обрамление проемов, Выпуски из нижележащих плит.
Удаление ранее созданной арматуры – данная опция позволяет удалять армирование, созданное плагином (арматуру того же типа что и создается или всю ранее созданную арматуру), в случае, если задано его повторное создание.
Выполнить армирование – запуск создания армирования отмеченных категорий для стен, проемов, пересечений и нижележащих плит.
АРМИРОВАНИЕ СТЕН
Проанализированные стены можно группировать по Уровню, Толщине стен, Высоте стен и Параметру стен, выбранному из выпадающего списка, с помощью кнопки Группировать в левой части окна плагина.
В зоне группировки располагаются две таблицы. Верхняя заполняется группами стен. Для каждой группы в списке по умолчанию проставляется флажок, означающий, что для данной группы стен требуется выполнить армирование. Также можно с помощью кнопки
создать пустую группу и перетащить в нее стены из других групп (стены можно переносить из одной группы в другую, перетаскивая мышкой из нижней таблицы в верхнюю). Для удаления пустой группы используется кнопка
. Ниже располагаются кнопки, позволяющие выбрать в списке все группы
и отменить выбор всех групп в списке
.
Нижний список заполняется стенами группы, выделенной в верхней таблице. Для каждой стены по умолчанию проставляется флажок, означающий, что для данной стены требуется выполнить армирование. С помощью кнопок, расположенных справа от списка можно отобразить в модели выбранную в списке стену
, а также отобразить в модели предыдущую в списке
и следующую в списке
стены соответственно. Для отдельной стены можно редактировать настройки армирования, при нажатии на кнопку
откроется окно, повторяющее настройки армирования стен из правой части окна плагина:
Напротив стены с отличными настройками армирования и группы, содержащей такую стену, появится предупреждающий знак .png)
. Кнопка
позволяет заменить настройки армирования стены настройками из группы, если они отличаются.
Настройки задаются для отдельной группы стен, выделенной в списке групп в левой части окна плагина.
Вертикальное армирование
В данной группе настраивается вертикальное армирование стен.
Создавать армирование – позволяет отключить создание вертикального армирования в текущей группе стен независимо от всех остальных групп армирования.
Во всех остальных группах флажок Создавать армирование выполняет такую же функцию – позволяет отключать армирование конкретной группы настроек армирования в текущей группе стен.
Для вертикального армирования необходимо задать тип и диаметр арматурных стержней, шаг стержней и привязку центра стержня к краю стены, а также отступ стержней от торца стены и величину защитного слоя с торцов арматуры.
В окне плагина автоматически подсчитывается толщина защитного слоя бетона с учетом настроек горизонтального армирования, а также расстояние между стержнями вертикального армирования по наименьшей в группе стене.
При создании армирования плагином значение свойства стен "Защитный слой арматуры" равно 0. Это необходимо для того, чтобы детали (хомуты и т.п.) корректно создавались согласно заданным настройкам.
Во всех группах настроек армирования присутствует кнопка Параметры, при клике на которую открывается диалог для установки значений текстовых параметров для создаваемого армирования. Список параметров заполняется с учетом текущего документа:
Для Обработки доборного шага необходимо выбрать один из четырех вариантов: Смещать к краю стены, Смещать к середине стены, Распределить вертикальное армирование, Смещать к обоим краям стены.
Для последнего (верхнего) проема можно установить минимальную высоту стены над проемом, при которой будет создаваться вертикальное армирование над этим проемом.
Для стены под проемом можно установить ограничение создания армирования – не устанавливать, если высота стены меньше или равна двум толщинам стен, но не менее 400 мм.
В небольших проемах (размеры нужно указать) с помощью соответствующей опции можно не обрезать арматурные стержни.
Настройки фонового армирования, учитываются при создании всех остальных типов армирования, независимо от того, будет ли создаваться фоновое армирование стен.
Вертикальное армирование в пересечениях
Для вертикального армирования в пересечениях можно как использовать настройки основного вертикального армирования, так и задать параметры, тип и диаметр арматурных стержней.
Дополнительные вертикальные стержни в торцах
Для создания дополнительных вертикальных стержней в торцах можно задать параметры, тип и диаметр арматурных стержней, количество их пар, шаг и отступ от крайних вертикальных стержней.
Дополнительные вертикальные стержни около пересечений
Для создания дополнительных вертикальных стержней около пересечений стен под прямым углом можно задать параметры, тип и диаметр арматурных стержней, количество их пар, шаг и привязку к грани пересечения (по центру арматуры).
Горизонтальное армирование
В настройках горизонтального армирования необходимо задать параметры, тип и диаметр арматурных стержней, основной шаг армирования и шаг на участках сгущения, защитный слой с торцов арматуры. Также выбирается Расположение горизонтальных стержней относительно вертикальных: Внутрь или Наружу. Отступы первого и последнего стержней от нижней и верхней граней стены соответственно можно задать, включив соответствующие опции.
Значение Защитного слоя с торцов арматуры для горизонтального армирования стен не должно отличаться от значения Защитного слоя с торцов арматуры для деталей обрамления проемов в стенах.
При включенной опции Сгущение горизонтального армирования в нижней зоне стены создается зона сгущения, ее длину – Расстояние сгущения, можно задать как абсолютную величину (в мм), так и в долях от высоты стены.
В небольших проемах (размеры нужно указать) с помощью соответствующей опции можно не обрезать арматурные стержни.
Горизонтальные вязаные хомуты
Так как горизонтальные хомуты нужны в основном для армирования пилонов, то в данной группе представлены опции для определения пилонов из списка обрабатываемых стен: нужно отметить стены, не имеющие концевых соединений, с длиной не более указанной. Также можно включить создание горизонтальных стержней и указать количество пар вертикальных стержней, которые требуется охватить.
Выпуски
Выпуски вертикальных стержней настраиваются отдельно для фонового армирования и пересечений. В каждой подгруппе настроек в выпадающем списке выбирается тип выпусков и задаются соответствующие этому типу настройки.
- Выпуски вертикальных стержней фонового армирования
- выпуски вертикальных стержней фонового армирования не создаются. Стержни обрезаются по верху стены согласно заданному значению Защитного слоя с торцов арматуры.
- создаются прямые выпуски вертикальных стержней. Длина нахлестки задается от верха вышележащего перекрытия или от верха стены при отсутствии перекрытия. Длины нахлестки можно рассчитать, нажав
– откроется окно с расчетом длины нахлестки по СП 63.13330.2018:
При включенной опции Создавать выпуски “Вразбежку” каждая первая пара выпусков вдоль стены будет создаваться с Первой длиной нахлестки, каждая вторая пара – со Второй длиной нахлестки. Если дополнительно включить опцию Разбежка смещением, то к каждой второй паре стержней будет применен отступ снизу на расстояние, равное абсолютному значение разницы длин нахлестки.
Для случаев, когда в вышележащей стене расположен проем, необходимо выбрать один из двух вариантов: не создавать выпуски или загибать в плиту (при наличии). Также это можно применить к участкам стены, высота которых меньше или равна двум толщинам стены.
Если плита перекрытия над стеной отсутствует, то можно считать плиту условно существующей, считать длину нахлестки от верха стены или не создавать выпуски. Можно также задать Условную толщину плиты для варианта считать плиту условно существующей.
В крайних стенах возможна установка дополнительного Г–образного стержня, загибаемого в плиту. Для него можно задать параметры, тип и диаметр арматурных стержней, а также рассчитать длины анкеровки в плиту и в стену.
- создаются прямые выпуски вертикальных стержней по аналогии с прямыми выпусками, но с разной длиной анкеровки. Если включить опцию Чередовать сторону, то стержни с большей длиной анкеровки будут расположены попеременно с разных сторон стены.
- создаются выпуски вертикальных стержней с анкеровкой в вышележащее перекрытие. Длина анкеровки отсчитывается от боковой грани стены. Если загибы невозможно выполнить в две стороны, то стержни загибаются в одну сторону в разных уровнях плиты. При этом можно задать привязку загибов к верху и низу плиты (по центру арматуры).
- создаются выпуски в вышележащее перекрытие в виде отдельных стержней Г-образной формы. Первая длина анкеровки (длина анкеровки стержней в плиту) отсчитывается от боковой поверхности стены, Вторая длина анкеровки (длина анкеровки стержней в стену) отсчитывается от верхней грани стены. Если загибы невозможно выполнить в две стороны, то стержни загибаются в одну сторону в разных уровнях плиты.
- создаются прямые выпуски вертикальных стержней без учета вышележащих элементов с заданной Длиной выпусков
- создаются прямые выпуски стержней в форме “бутылочки” – выпуски сгибаются к центру на заданное расстояние или на диаметр стержня (выбирается с помощью соответствующей опции). Длина нахлестки задается от верха вышележащего перекрытия.
- вертикальные стержни фонового армирования обрезаются по верху стены согласно заданному значению Защитного слоя с торцов арматуры. Создается анкеровка в вышележащую плиту в виде отдельного П-образного стержня заданной длины с указанием Привязки детали к верху плиты.
- Выпуски вертикальных стержней пересечений
- выпуски вертикальных стержней фонового армирования не создаются. Стержни обрезаются по верху стены согласно заданному значения Защитного слоя с торцов арматуры.
- создаются прямые выпуски вертикальных стержней. Длина нахлестки задается от верха вышележащего перекрытия или от верха стены при отсутствии перекрытия и выбора соответствующей опции.
- создаются прямые выпуски стержней в форме “бутылочки” – выпуски сгибаются к центру на диаметр стержня. Длина нахлестки задается от верха вышележащего перекрытия. Если плита перекрытия над стеной отсутствует, то можно выбрать один из двух вариантов в выпадающем списке: не создавать выпуски или считать плиту условно существующей, с заданной Условной толщиной плиты.
- создаются прямые выпуски вертикальных стержней без учета вышележащих элементов с заданной Длиной выпусков.
П-образные стержни в торцах стены
За Длину детали принимается длина анкеровки, которую можно рассчитать, нажав на кнопку – откроется окно с расчетом длины анкеровки по СП 63.13330.2018. В соответствии с ГОСТ 21.501-2018 длина детали задается по наружной грани арматурного стержня.
Смещать крайние вертикальные стержни фонового армирования при попадании на П-образный стержень – при включенной опции вертикальный стержень фонового армирования сдвигается к месту начала загиба П-образного стержня. Расстояние смещения складывается из значений защитного слоя горизонтального армирования с торцов, диаметра П-образного стержня и нормативного диаметра загиба П-образного стержня.
П-образные стержни по верхнему торцу стены
Можно включить опцию, позволяющую создавать П-образные стержни только на участках, на которых нет вышележащего перекрытия или стены.
П-образные стержни по нижнему торцу стены
Поперечные хомуты (шпильки)
Для создания поперечных хомутов необходимо выбрать Тип шпильки в выпадающем списке, а также тип Крюков формы – использовать крюки Revit или создавать крюк как часть эскиза.
В выпадающем списке выбирается Тип обхвата стержней фонового армирования: Обхватывать горизонтальные стержни или Обхватывать вертикальные стержни. Рекомендуется выбирать тот тип стержней, которые находятся снаружи.
Для крюков, создаваемых в эскизе, доступна опция, позволяющая поворачивать шпильки под углом 45° с обхватом узлов пересечения основного армирования.
Также нужно выбрать в каком порядке раскладывать хомуты (Шахматный порядок или Прямой порядок) и указать горизонтальный и вертикальный шаги раскладки.
Дополнительно можно Учитывать детали в торцах и пересечениях (шпильки не будут устанавливаться в местах пересечения стен и в торцах стен, где размещаются детали) и Создавать каждую деталь отдельным арматурным стержнем, с помощью соответствующих опций.
АРМИРОВАНИЕ ПЕРЕСЕЧЕНИЙ
Пересечения стен можно группировать по Типу пересечений, Уровню, Толщине стен, Высотам стен, Армированию стен и Параметру стен, выбранному из выпадающего списка, с помощью кнопки Группировать в левой части окна плагина.

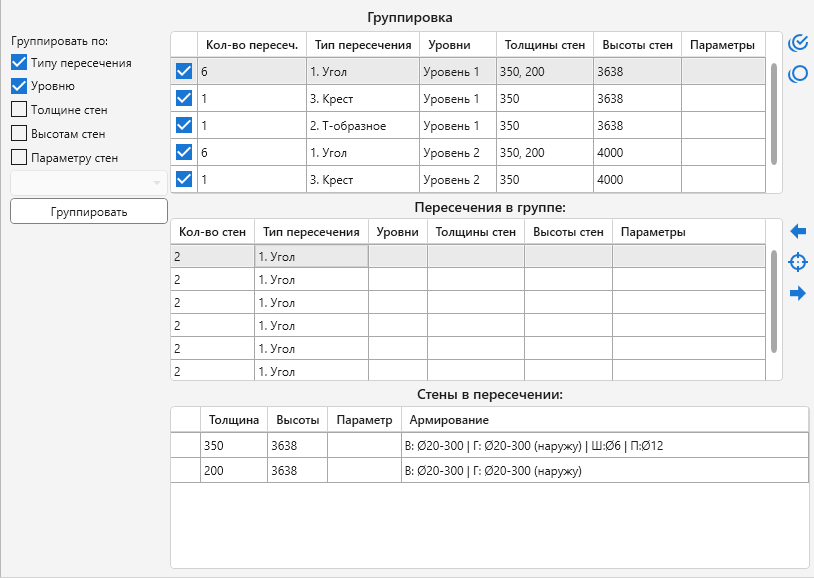

В зоне группировки располагаются три таблицы. Верхняя заполняется группами пересечений стен. Для каждой группы в списке по умолчанию проставляется флажок, означающий, что для данной группы пересечений стен требуется выполнить армирование.
В среднем списке представлены отдельные пересечения стен группы, выделенной в верхней таблице.
Кнопки, расположенные справа от верхней и средней таблиц, работают аналогично кнопкам вкладки Стены.
В нижней таблице приведены стены, входящие в пересечение, выбранное в средней таблице. Для каждой стены приведено краткое описание армирования, с помощью кнопки в последней ячейке можно редактировать настройки армирования выбранной стены.
Настройки задаются для отдельной группы пересечений стен, выделенной в списке групп в левой части окна плагина.
Для всех видов пересечений детали армирования устанавливаются по наибольшему шагу или по наименьшему шагу горизонтального армирования стен, участвующих в пересечении. Необходимый Тип армирования выбирается из выпадающего списка. В зависимости от выбранного типа армирования для одной или двух деталей нужно задать параметры, тип и диаметр арматурного стержня, а также рассчитать Длину анкеровки. При наведении курсора на настройки Детали №1 или Детали №2, соответствующий стержень подсвечивается на схеме Типа армирования.
АРМИРОВАНИЕ ПРОЕМОВ
Проемы в стенах можно группировать по Толщине стен, Габаритам проема (доступно три диапазона размеров для ширины и высоты проемов) и Источнику с помощью кнопки Группировать в левой части окна плагина.
В зоне группировки располагаются две таблицы. Верхняя заполняется группами проемов. Для каждой группы в списке по умолчанию проставляется флажок, означающий, что для данной группы проемов требуется выполнить армирование.
В нижнем списке располагаются отдельные проемы группы, выделенной в верхней таблице.
Кнопки, расположенные справа от таблиц и в нижней таблице, работают аналогично кнопкам вкладок Стены и Пересечения.
Обрамление проемов зависит от результатов анализа геометрии стены. Самый высокий процент удачного анализа для прямоугольных и круглых проемов.
Проемы с размерами хотя бы одной из сторон до 300 мм группируются и обрабатываются как единый, если расстояние между границами таких проемов меньше 100 мм.
Настройки задаются для группы проемов, выделенной в списке групп в левой части окна плагина.
При наведении курсора мыши на группу настроек вкладки Проемы появляется всплывающее окно со схемой обрамления проема, где красным цветом выделены арматурные стержни, настройки для которых задаются в данной группе.
Горизонтальные стержни по верху. Горизонтальные стержни по низу
Настройки для создания горизонтальных стержней задаются отдельно по верху и по низу проема:
Отступ от отверстий – задается от края отверстия до середины арматурного стержня.
Можно задать до трех рядов горизонтальных стержней (в каждом ряду по 2 или 3 стержня “вдоль” отверстия).
Хомуты по верху. Хомуты по низу
Для возможности создания хомутов по верху и низу проема необходимо включить создание не менее двух рядов горизонтальных стержней в предыдущей группе настроек. Настройки для создания хомутов задаются отдельно по верху и по низу проема:
Для хомутов можно выбрать Раскладку по длине как проема, так и по всей длине прямых стержней.
П-образные стержни по верху. П-образные стержни по низу
Настройки для создания П-образных стержней задаются отдельно по верху и по низу проема:
Вертикальные стержни
Можно задать до трех рядов вертикальных стержней (в каждом ряду по 2 или 3 стержня “вдоль” отверстия).
Хомуты по вертикали
Для возможности создания хомутов по бокам от проема необходимо включить создание не менее двух рядов вертикальных стержней в предыдущей группе настроек.
П-образные стержни по вертикали
Верхнее косвенное армирование. Нижнее косвенное армирование
Настройки для создания косвенного армирования задаются отдельно по верху и по низу проема:
Косвенное армирование выполняется под 45 градусов к внешним углам проема. При расчете длины анкеровки длина стержней задается как две длины анкеровки.
ВЫПУСКИ ИЗ НИЖЕЛЕЖАЩИХ ПЛИТ
Кнопка Выбрать нижележащие плиты запускает выбор нижележащей плиты, находящейся непосредственно под выбранными стенами. Выбор нижележащей плиты доступен после выбора, анализа и группировки стен. Можно выбрать одну или несколько плит. В свойствах нижележащей плиты должно быть включено свойство Несущие конструкции.
В данной зоне располагается список выбранных плит с указанием толщины плиты и количеством соприкасающихся с ней стен. Для каждой плиты в списке по умолчанию проставляется флажок, означающий, что для данной плиты требуется выполнить армирование.
Нижняя таблица заполняется группами стен, соприкасающимися с выбранной в верхней таблице плитой. Стены сгруппированы в соответствии с настройками группировки на вкладке Стены.
Настройки задаются для отдельной плиты, выделенной в списке плит в левой части окна плагина.
Выпуски по средним стенам
Необходимый Тип выпусков выбирается из выпадающего списка. Для выбранного типа выпусков необходимо задать параметры, тип и диаметр арматурного стержня, указать отступ детали от подошвы нижележащей плиты, а также рассчитать одну или две Длины нахлестки.
Опция Обрезать выпуски по телу стены позволяет в случае, когда длина выпусков будет превышать высоту вышележащей стены, обрезать выпуски по верхней грани стены с учетом указанного Защитного слоя с торцов арматуры.
Также можно Создавать выпуски по дополнительным вертикальным стержням фонового армирования, включив соответствующую опцию.

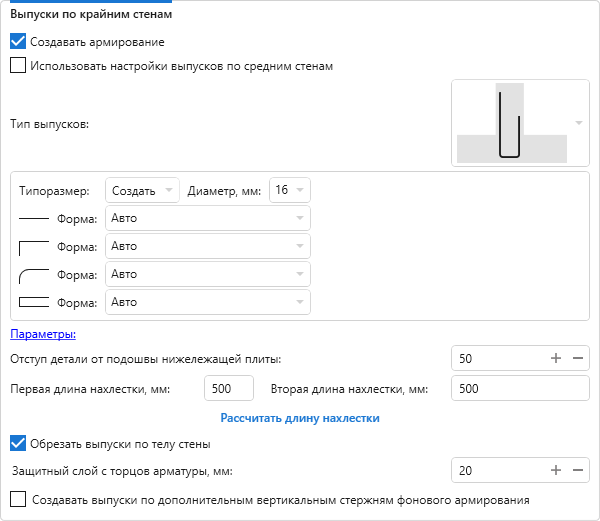

Выпуски по крайним стенам
Настройки по крайним стенам можно задать отличными от настроек для средних стен, сняв флажок с опции Использовать настройки выпусков по средним стенам.
