Análisis, agrupamiento y refuerzo según condiciones especificadas de muros y huecos
Icono
Descripción
El complemento funciona únicamente con muros ubicados en un mismo nivel. El complemento analiza los muros, permitiendo detectar tres tipos de intersecciones (de esquina, de extremo y en cruz) y huecos. La agrupación flexible permite especificar con precisión qué tipo de refuerzo debe crearse. Es posible realizar el refuerzo solo para los grupos indicados: muros, intersecciones o huecos. El complemento puede funcionar incluso en una plantilla vacía.
Uso

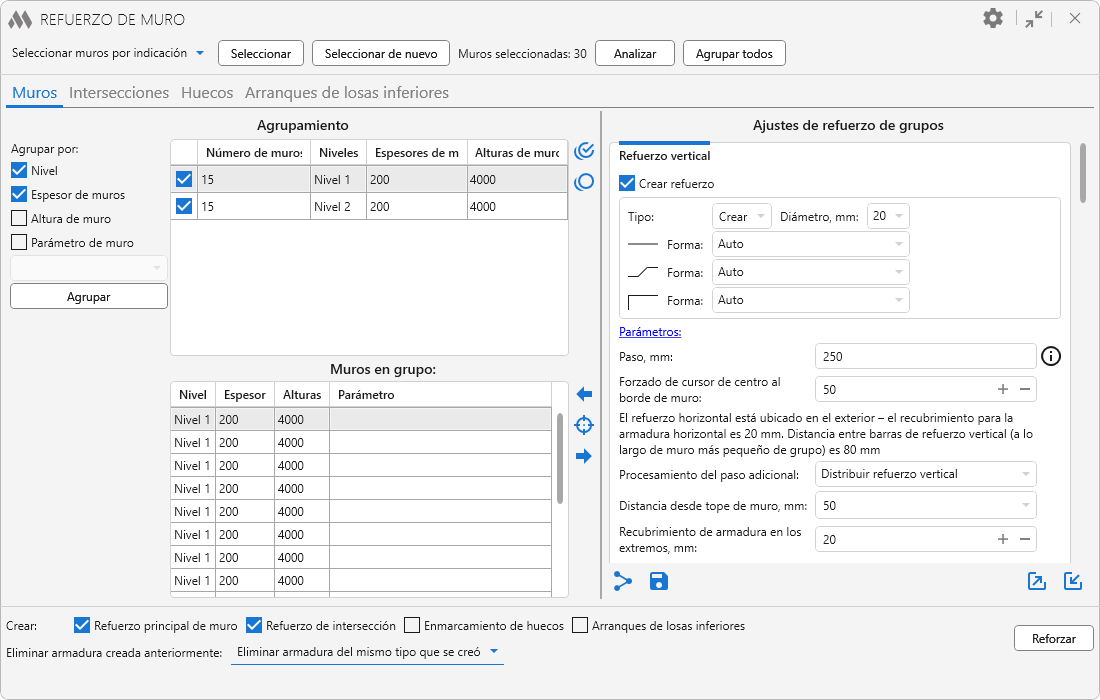

La ventana principal del complemento está dividida en tres zonas: selección y análisis, ajustes de refuerzo y ajustes finales e inicio del proceso de refuerzo.
En el encabezado de la ventana están disponibles las siguientes opciones:
.png)
– contrae el contenido de la ventana
.png)

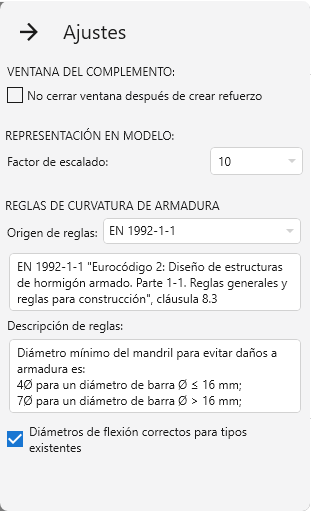

– ajustes generales del complemento:
Factor de escala – opción para elegir la escala del comando Mostrar en el modelo el muro seleccionado en la lista (descrito más adelante).
En el grupo Reglas de curvatura de armadura se selecciona la fuente de reglas para los doblados de armadura: SP 63.13330.2018 o EN 1992-1-1. A continuación se muestra la descripción de las reglas según la normativa seleccionada.
Si la opción Diámetros de flexión correctos para tipos existentes está activada y durante el trabajo se encuentran tipos adecuados de barras de refuerzo, sus diámetros de doblado se comprobarán y corregirán de acuerdo con la normativa seleccionada. Al crear nuevos tipos de barras, en caso de que no se encuentren tipos adecuados, la comprobación y asignación de los diámetros se realiza siempre.
El trabajo con el complemento comienza con la selección de los muros que se van a reforzar. Para ello se debe seleccionar en la lista desplegable una de las opciones: Seleccionar muros con red selección o Seleccionar muros por indicatión, y después pulsar el botón Seleccionar. El método de selección también se aplica a la selección de losas en la pestaña Arranques de losas inferiores. El complemento también procesa muros previamente seleccionados.
En el filtrado de selección se incluyen muros con los siguientes parámetros:
- el muro está delimitado por líneas rectas
- la propiedad Estructura está activada
- el muro no es un muro cortina
- el espesor del muro es de al menos 100 mm.
El número de muros seleccionados se muestra en la parte superior de la ventana del complemento.
El botón Seleccionar de nuevo permite seleccionar los muros que se procesaron en la vista actual durante el uso anterior del complemento.
A continuación es necesario iniciar el análisis de los datos geométricos y paramétricos de los muros seleccionados mediante el botón Analizar y realizar la agrupación de muros, intersecciones y huecos según los ajustes actuales de agrupación utilizando el botón Agrupar todos.
La zona central de la ventana del complemento incluye cuatro pestañas para definir los ajustes de refuerzo de distintos elementos de los muros y de los arranques desde las losas inferiores:
Refuerzo de muros
Refuerzo de intersecciones
Refuerzo de huecos
Arranques de losas inferiores
En cada pestaña, en la parte izquierda se encuentran tablas con los elementos analizados y agrupados correctamente, y en la parte derecha se muestran los ajustes correspondientes de refuerzo.
En la parte inferior derecha de cada pestaña se encuentran los botones:
.png)
– permite copiar los ajustes de refuerzo de la pestaña actual a los grupos o losas seleccionados
– permite guardar los ajustes actuales de refuerzo como ajustes predeterminados
– permite exportar los ajustes actuales de refuerzo a un archivo xml o guardarlos en el repositorio de ajustes de refuerzo.
Para guardar los ajustes en un archivo xml basta con pulsar el botón Guardar en archivo; el nombre de los ajustes se podrá introducir en la ventana del explorador que se abrirá.

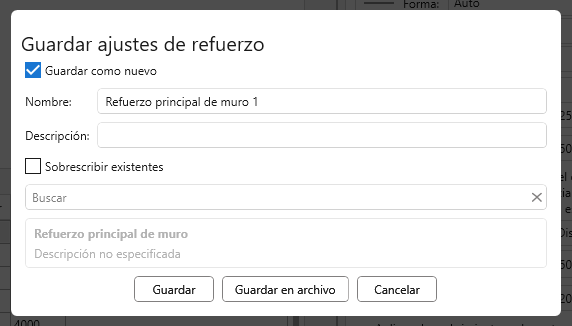

Para guardar los ajustes actuales en el repositorio es necesario elegir una de las dos opciones:
- Guardar como nuevos – para guardar los ajustes es necesario indicar Nombre y Descripción (opcional) para los ajustes de la pestaña actual.
- Sobrescribir existentes – los ajustes actuales se guardarán con el nombre de unos ajustes previamente guardados seleccionados en la lista.
A continuación, para guardar los ajustes en el repositorio se debe pulsar Guardar.

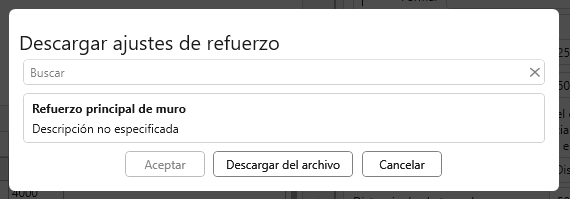

– permite cargar ajustes de refuerzo desde un archivo xml previamente exportado o desde el repositorio de ajustes de refuerzo.
Para cargar ajustes desde un archivo xml se debe pulsar el botón Cargar desde archivo. Para cargar ajustes desde el repositorio es necesario seleccionar el ajuste correspondiente en la lista y pulsar Aceptar.
En la línea Crear: se puede indicar qué tipo de refuerzo se generará para las posiciones seleccionadas: Refuerzo principal de muros, Refuerzo de intersecciones, Refuerzo de contorno de huecos, Arranques desde losas inferiores.
Eliminar refuerzo previamente creado – esta opción permite eliminar el refuerzo creado por el plugin (refuerzo del mismo tipo que se está creando o todo el refuerzo previamente creado), en caso de que se haya definido su recreación.
Ejecutar refuerzo – inicia la creación del refuerzo para las categorías seleccionadas de muros, huecos, intersecciones y losas inferiores.
REFUERZO DE MUROS

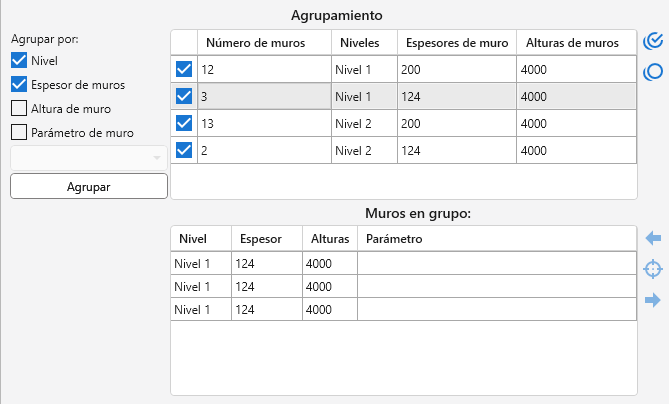

Los muros analizados pueden agruparse por Nivel, Espesor de muros, Altura de muro y Parámetro de muro, seleccionado en la lista desplegable, mediante el botón Agrupar en la parte izquierda de la ventana del plugin.
En la zona de agrupación se muestran dos tablas. La superior se rellena con los grupos de muros. Para cada grupo, por defecto se activa una casilla que indica que se debe generar el refuerzo para dicho grupo. A la derecha de la lista se encuentran los botones que permiten seleccionar todos los grupos
y deseleccionar todos los grupos
.
La lista inferior se rellena con los muros del grupo seleccionado en la tabla superior. Para cada muro, por defecto se activa una casilla que indica que se debe generar el refuerzo para dicho muro. Mediante los botones a la derecha de la lista se puede mostrar en el modelo el muro seleccionado
, así como el muro anterior
y el siguiente
de la lista.
Los ajustes se definen para un grupo específico de muros seleccionado en la lista de grupos en la parte izquierda de la ventana del plugin.

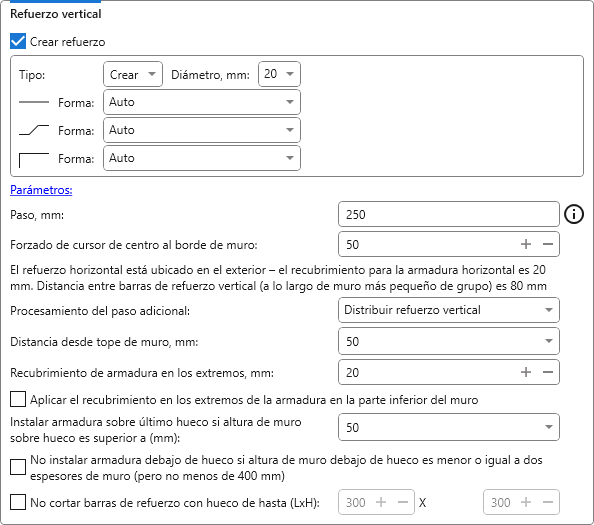

Refuerzo vertical
En este grupo se configura el refuerzo vertical de los muros.
Crear refuerzo – permite desactivar la creación de refuerzo vertical en el grupo actual de muros independientemente de los demás grupos.
En todos los demás grupos, la casilla Crear refuerzo cumple la misma función: permite desactivar el refuerzo para un grupo específico de ajustes dentro del grupo actual de muros.
Para el refuerzo vertical es necesario definir el tipo y diámetro de las barras de refuerzo, el espaciamiento de las barras y la posición del centro de la barra respecto al borde del muro, así como el desplazamiento de las barras desde el extremo del muro y el valor del recubrimiento de armadura en los extremos. Para el refuerzo vertical en la base del muro, los ajustes del recubrimiento en los extremos pueden aplicarse mediante la opción correspondiente.
En todos los grupos de ajustes de refuerzo se puede especificar la forma de las barras de refuerzo del documento actual para los tipos correspondientes.
En la ventana del plugin se calcula automáticamente el espesor del recubrimiento de hormigón teniendo en cuenta los ajustes del refuerzo horizontal, así como la distancia entre las barras del refuerzo vertical según el muro más pequeño del grupo.
Al crear el refuerzo mediante el plugin, el valor de la propiedad del muro "Recubrimiento de armadura" es igual a 0. Esto es necesario para que los elementos (estribos, etc.) se generen correctamente según los ajustes definidos.

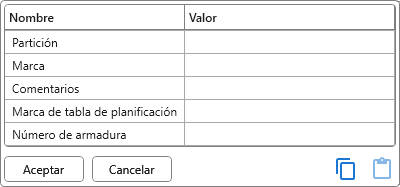

En todos los grupos de ajustes de refuerzo hay un botón Parámetros, que abre un cuadro de diálogo para definir los valores de los parámetros de texto del refuerzo creado. La lista de parámetros se genera en función del documento actual:
Si en el documento actual las barras de refuerzo contienen parámetros clave, en la parte inferior del cuadro de diálogo se mostrará una sección correspondiente donde se podrán seleccionar los valores desde una lista desplegable.
Para el Procesamiento del paso adicional se debe seleccionar una de las cuatro opciones: Desplazar al borde de muro, Desplazar al medio de muro, Distribuir refuerzo vertical, Desplazar a ambos bordes de muro.
Para el último hueco (superior) se puede establecer la altura mínima del muro sobre el hueco a partir de la cual se generará el refuerzo vertical sobre dicho hueco.
Para el muro bajo el hueco se puede establecer una restricción para la creación del refuerzo: no generar si la altura del muro es menor o igual a dos espesores del muro, pero no inferior a 400 mm.
En huecos pequeños (los tamaños deben especificarse), mediante la opción correspondiente se puede evitar cortar las barras de refuerzo.
Los ajustes del refuerzo de fondo se tienen en cuenta al crear todos los demás tipos de refuerzo, independientemente de si se genera o no el refuerzo de fondo de los muros.

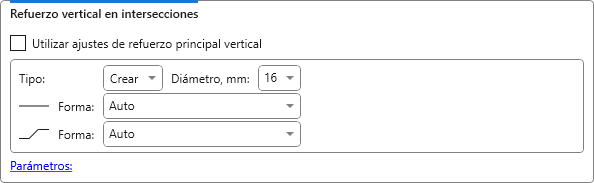

Refuerzo vertical en intersecciones
Para el refuerzo vertical en intersecciones se pueden utilizar los ajustes del refuerzo vertical principal o definir parámetros, tipo y diámetro de las barras de refuerzo.

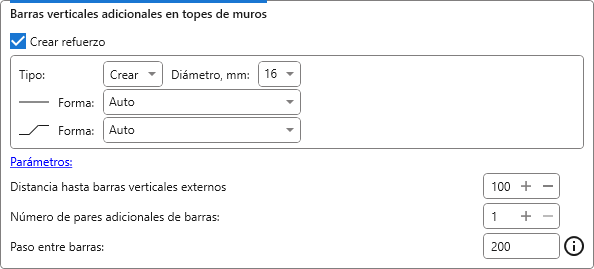

Barras verticales adicionales en los extremos
Para crear barras verticales adicionales en los extremos se pueden definir los parámetros, tipo y diámetro de las barras de refuerzo, el número de pares, el paso y el desplazamiento respecto a las barras verticales extremas.

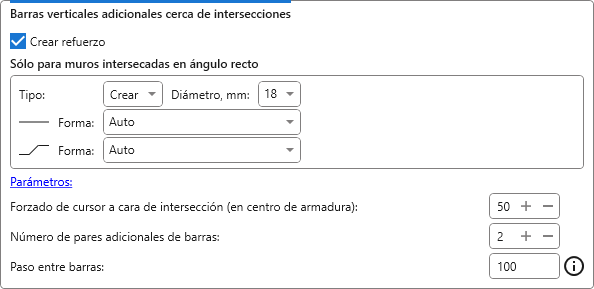

Barras verticales adicionales cerca de intersecciones
Para crear barras verticales adicionales cerca de intersecciones de muros en ángulo recto se pueden definir los parámetros, tipo y diámetro de las barras de refuerzo, el número de pares, el paso y la referencia a la cara de la intersección (por el centro de la armadura).

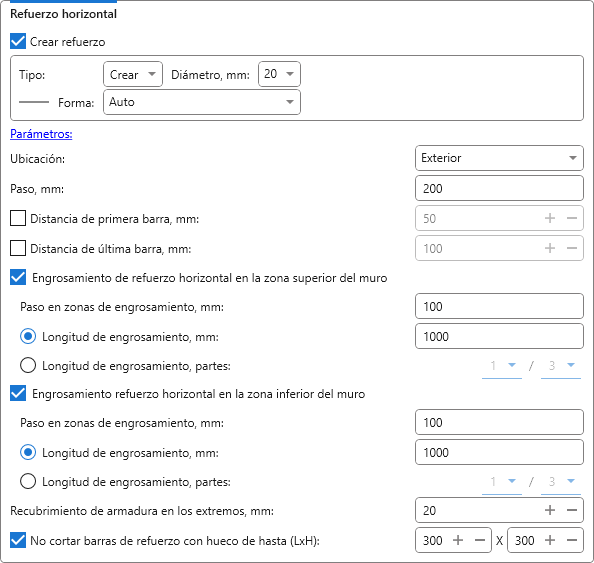

Refuerzo horizontal
En los ajustes del refuerzo horizontal es necesario definir los parámetros, tipo y diámetro de las barras de refuerzo, el paso principal de refuerzo y el paso en las zonas de densificación, así como el recubrimiento de armadura en los extremos. También se selecciona la Ubicación de las barras horizontales respecto a las verticales: Interior o Adento. Los desplazamientos de la primera y última barra respecto a las caras inferior y superior del muro pueden definirse activando las opciones correspondientes.
El valor del Recubrimiento de armadura en extremos para el refuerzo horizontal de muros no debe diferir del valor del Recubrimiento de armadura en extremos para los detalles de enmarcado de huecos en muros.
Cuando se activan las opciones Engrosamiento del refuerzo horizontal en la zona superior del muro y Engrosamiento del refuerzo horizontal en la zona inferior del muro, se crean zonas de densificación cuya longitud – Longitud de engrosamiento – puede definirse como valor absoluto (mm) o como fracción de la altura del muro.
En huecos pequeños (los tamaños deben indicarse) es posible no cortar las barras de refuerzo mediante la opción correspondiente.

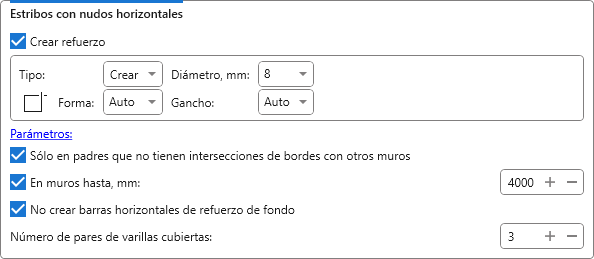

Estribos con nudos horizontales
Dado que los estribos horizontales se utilizan principalmente para el refuerzo de pilastras, en este grupo se presentan opciones para determinar las pilastras a partir de la lista de muros procesados: se deben seleccionar muros sin conexiones en los extremos y con longitud no mayor que la indicada. También se puede activar la creación de barras horizontales e indicar el número de pares de barras verticales que deben abarcarse.

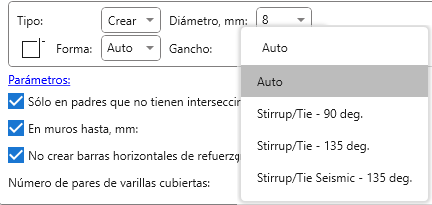

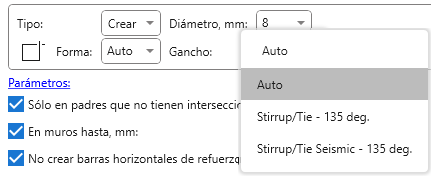

Para las formas que incluyen ganchos se puede seleccionar adicionalmente el tipo de doblado de armadura en la lista desplegable Gancho (Doblado). La lista de tipos disponibles dependerá de los ajustes de los parámetros generales de armadura del documento actual.

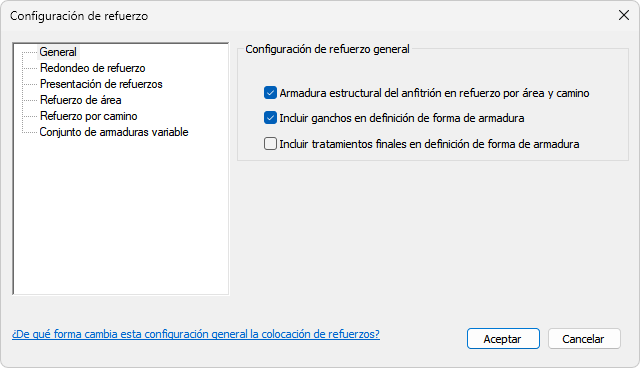

La opción "Incluir ganchos en definición de forma de armadura" solo puede modificarse antes de crear la primera barra de refuerzo en el documento actual.
Cuando la opción "Incluir ganchos en definición de forma de armadura" está activada, en la lista de doblados solo aparecen los tipos con ángulo adecuado para la forma seleccionada:
Si la opción anterior está desactivada, en la lista aparecerán todos los tipos de doblado disponibles para la forma seleccionada:

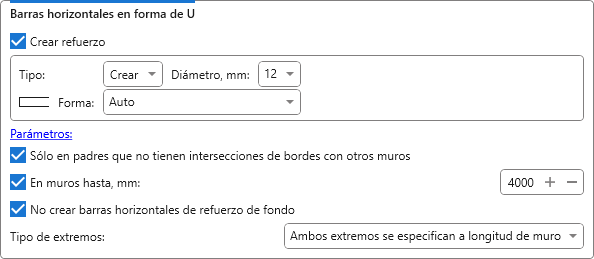

Barras horizontales en forma de U
Las barras horizontales en forma de U también están destinadas al refuerzo de pilastras. En este grupo se presentan opciones para determinar las pilastras a partir de la lista de muros procesados: se deben seleccionar muros sin conexiones en los extremos y con longitud no mayor que la indicada.
Las longitudes de los extremos de las barras pueden definirse según la longitud del muro o calcularse y especificarse en la ventana correspondiente.

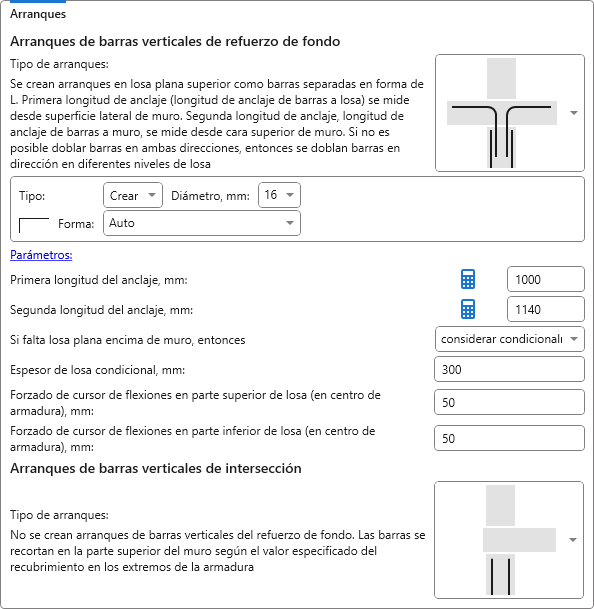

Arranques
Los arranques de barras verticales se configuran por separado para el refuerzo de fondo y para las intersecciones. En cada subgrupo de ajustes se selecciona en la lista desplegable el tipo de arranque y se definen los parámetros correspondientes.
- Arranques de barras verticales de refuerzo de fondo
- no se crean arranques de las barras verticales del refuerzo de fondo. Las barras se cortan en la parte superior del muro según el valor definido del Recubrimiento de armadura en extremos.
- se crean arranques rectos de barras verticales. La Longitud de solape se define desde la parte superior del forjado superior o desde la parte superior del muro si no hay forjado.
Si se activa la opción Crear arranques alternados, cada primer par de arranques a lo largo del muro se crea con la Primera longitud de solape, y cada segundo par con la Segunda longitud de solape. Si además se activa la opción Alternancia con desplazamiento, a cada segundo par de barras se aplicará un desplazamiento inferior igual al valor absoluto de la diferencia entre las longitudes de solape.
En los casos en que en el muro superior haya un hueco, se debe elegir una de las dos opciones: no crear arranques o doblar en una losa (si existe). Esto también puede aplicarse a tramos del muro cuya altura sea menor o igual a dos espesores del muro.
Si no existe una losa sobre el muro, se puede considerar condicionalmente que losa existe, contar longitud de solape desde parte superior de muro o no crear arranques. También se puede definir el Espesor de losa condicional para la opción correspondiente.
En muros extremos es posible añadir una barra adicional en forma de L doblada hacia la losa. Para ella se pueden definir los parámetros, tipo y diámetro de la barra, así como calcular las longitudes de anclaje en la losa y en el muro.
- se crean arranques rectos de barras verticales similares a los arranques rectos, pero con diferentes longitudes de anclaje. Si se activa la opción Alternar lados, las barras con mayor longitud de anclaje se colocarán alternadamente en distintos lados del muro.
- se crean arranques de barras verticales con anclaje en el forjado superior. La longitud de anclaje se mide desde la cara lateral del muro. Si no es posible realizar los doblados en ambas direcciones, las barras se doblan en una sola dirección en distintos niveles de la losa. En este caso se puede definir la referencia de los doblados respecto a la parte superior o inferior de la losa (por el centro de la armadura).
- se crean arranques hacia el forjado superior en forma de barras separadas en L. La Primera longitud de anclaje (anclaje en la losa) se mide desde la cara lateral del muro, la Segunda longitud de anclaje (anclaje en el muro) desde la cara superior del muro. Si no es posible doblar las barras en dos direcciones, se doblan en una sola dirección a distintos niveles de la losa.
- se crean arranques rectos de barras verticales sin tener en cuenta elementos superiores con la Longitud de arranque especificada.
- se crean arranques rectos de barras en forma de “botella”: los arranques se doblan hacia el centro a una distancia determinada o al diámetro de la barra. La Longitud de solape se mide desde la parte superior del forjado superior.
- las barras verticales del refuerzo de fondo se cortan en la parte superior del muro según el valor definido del Recubrimiento de armadura en extremos. Se crea un anclaje en la losa superior mediante una barra independiente en forma de U de longitud definida con Referencia del detalle a la parte superior de la losa.
- Arranques de barras verticales en intersecciones
- no se crean arranques de barras verticales. Las barras se cortan en la parte superior del muro según el valor del Recubrimiento de armadura en extremos.
- se crean arranques rectos de barras verticales. La Longitud de solape se define desde la parte superior del forjado superior o desde la parte superior del muro si no hay forjado.
- se crean arranques rectos de barras en forma de “botella”. Los arranques se doblan hacia el centro al diámetro de la barra. La Longitud de solape se define desde la parte superior del forjado superior. Si no hay losa sobre el muro, se puede elegir no crear arranques o considerar condicionalmente que losa existe indicando el Espesor de losa condicional.
- se crean arranques rectos de barras verticales sin tener en cuenta elementos superiores con la longitud de arranque definida.

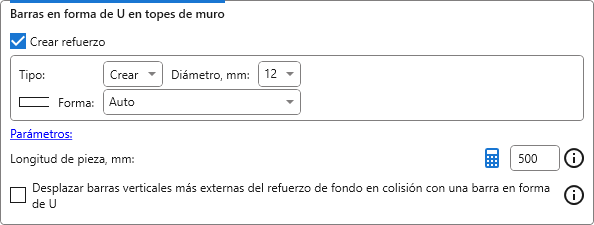

Barras en forma de U en los extremos del muro
La Longitud de pieza corresponde a la longitud de anclaje, que puede calcularse pulsando el botón

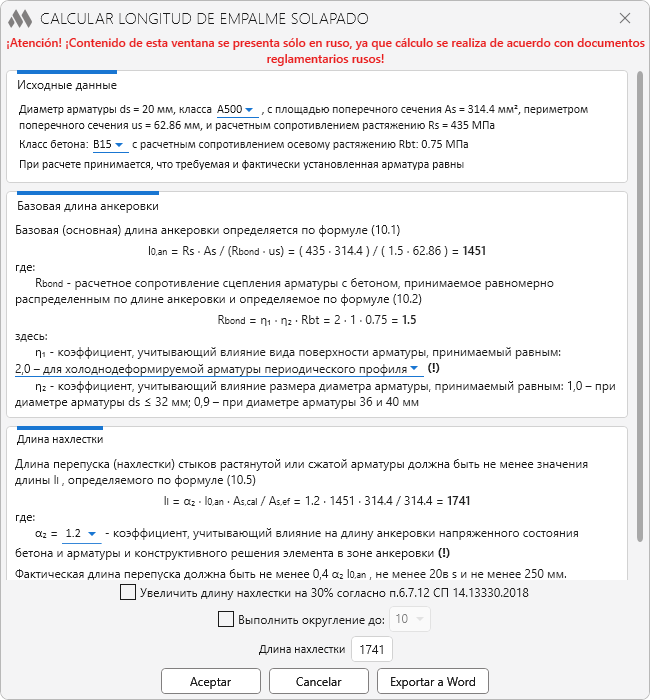

– se abrirá una ventana con el cálculo de la longitud de anclaje según SP 63.13330.2018. De acuerdo con GOST 21.501-2018, la longitud de la pieza se define por la cara exterior de la barra de refuerzo.
Desplazar barras verticales más extremas del refuerzo de fondo en colisión con una barra en forma de U – cuando la opción está activada, la barra vertical del refuerzo de fondo se desplaza hacia el punto inicial del doblado de la barra en U. La distancia de desplazamiento se compone de los valores del recubrimiento del refuerzo horizontal en los extremos, el diámetro de la barra en U y el diámetro normativo de doblado de la barra en U.

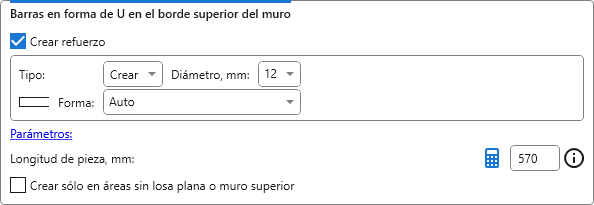

Barras en forma de U en el borde superior del muro
Se puede activar una opción que permite crear barras en forma de U únicamente en los tramos donde no exista un forjado o muro superior.

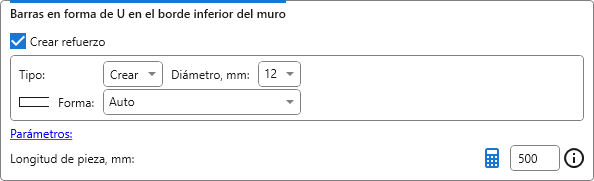

Barras en forma de U en el borde inferior del muro

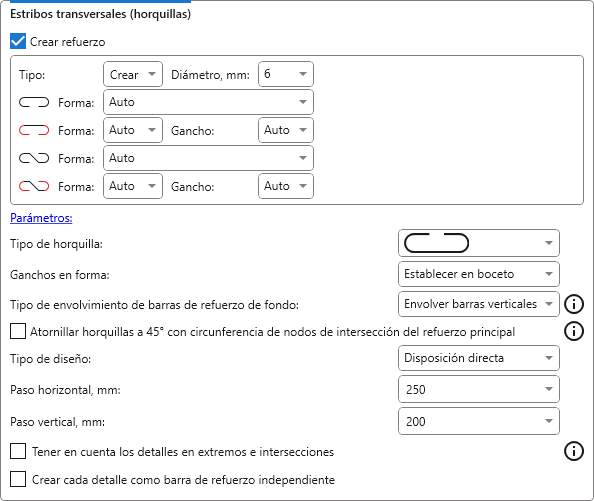

Estribos transversales (horquillas)
Para crear estribos transversales es necesario seleccionar el Tipo de horquilla en la lista desplegable, así como el tipo de Ganchos de forma – utilizar ganchos de Revit o crear el gancho como parte del croquis.
En la lista desplegable se selecciona el Tipo de envolvimento de barras de refuerzo de fondo: Envolver barras horizontales o Envolver barras verticales. Se recomienda elegir el tipo de barras que se encuentre en el exterior.
Para los ganchos creados en el croquis está disponible una opción que permite girar las horquillas 45° para abrazar los nodos de intersección del refuerzo principal.
También se debe elegir el orden de disposición de los estribos (Disposición alternada o Disposición directa) y especificar los pasos horizontal y vertical.
Adicionalmente se puede Tener en cuenta los detalles en extremos e intersecciones (los estribos no se colocarán en intersecciones de muros ni en extremos donde existan detalles) y Crear cada detalle como barra de refuerzo independiente mediante las opciones correspondientes.
REFUERZO DE INTERSECCIONES

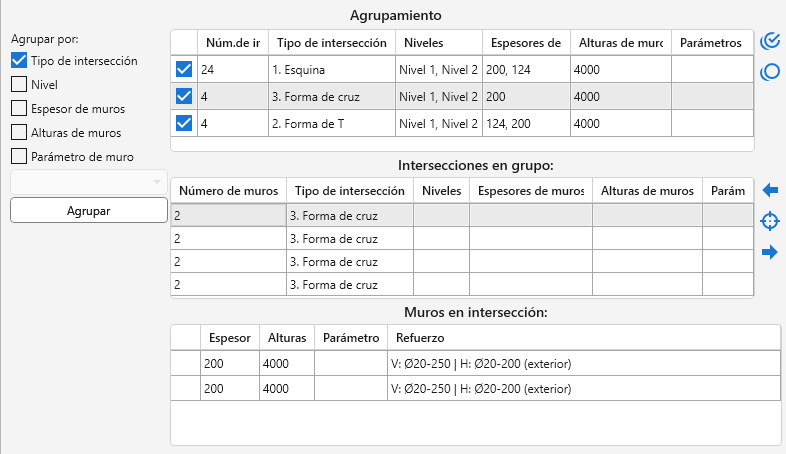

Las intersecciones de muros se pueden agrupar por Tipo de intersección, Nivel, Espesor de muros, Alturas de muros y Parámetro del muro, seleccionado en la lista desplegable, utilizando el botón Agrupar en la parte izquierda de la ventana del complemento.
En la zona de agrupación hay tres tablas. La superior se rellena con grupos de intersecciones de muros. Para cada grupo en la lista se marca por defecto una casilla que indica que para este grupo se debe crear refuerzo.
La lista intermedia muestra intersecciones individuales del grupo seleccionado en la tabla superior.
Los botones situados a la derecha de las tablas superior e intermedia funcionan de forma análoga a los botones de la pestaña Muros.
La tabla inferior muestra los muros que forman parte de la intersección seleccionada en la tabla intermedia. Para cada muro se muestra una breve descripción del refuerzo.
Los ajustes se definen para un grupo específico de intersecciones de muros seleccionado en la lista de grupos en la parte izquierda de la ventana del complemento.

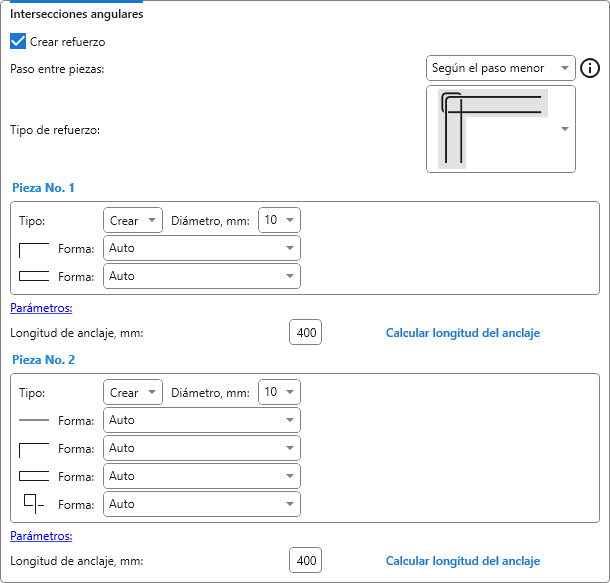

Ajustes para intersecciones de esquina:

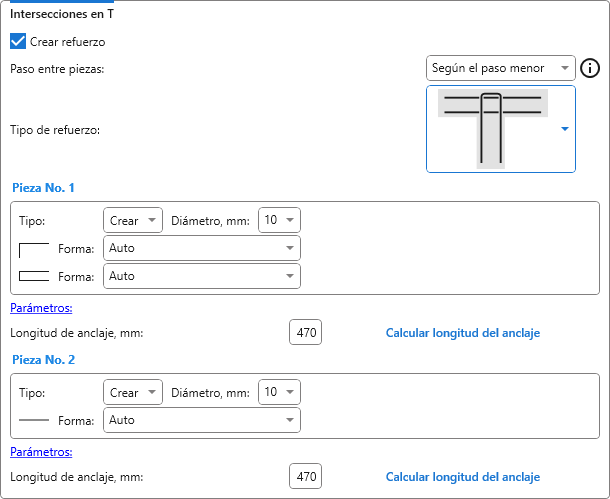

Ajustes para intersecciones en T:

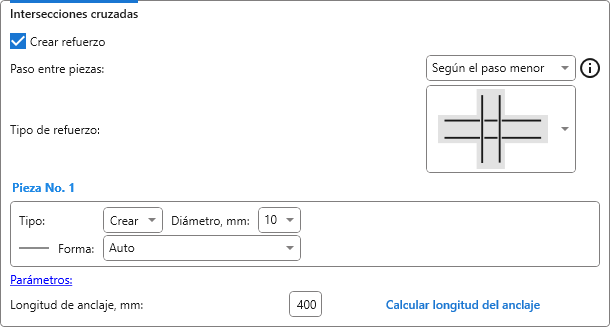

Ajustes para intersecciones en cruz:
Para todos los tipos de intersecciones, los detalles de refuerzo se colocan según el mayor paso o según el menor paso del refuerzo horizontal de los muros que participan en la intersección. El Tipo de refuerzo requerido se selecciona en la lista desplegable. Dependiendo del tipo seleccionado, para uno o dos detalles es necesario indicar los parámetros, tipo y diámetro de la barra de refuerzo y calcular la Longitud de anclaje. Al pasar el cursor sobre los ajustes de Detalle №1 o Detalle №2, la barra correspondiente se resalta en el esquema del Tipo de refuerzo.
REFUERZO DE HUECOS

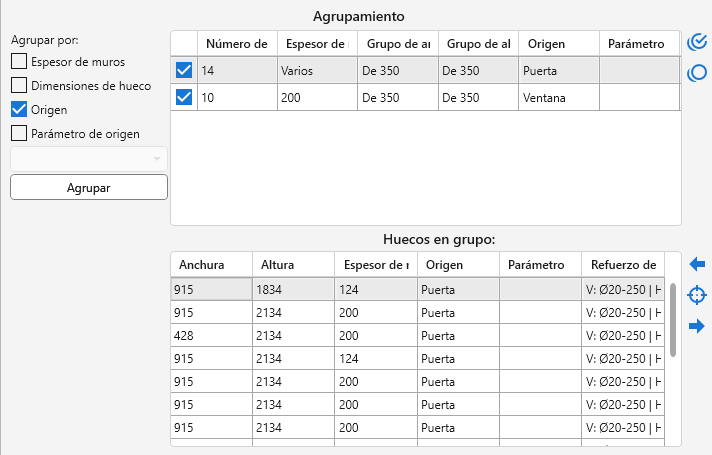

Los huecos en los muros se pueden agrupar por Espesor de muros, Dimensiones de hueco (hay tres rangos de tamaño disponibles para el ancho y la altura de los huecos) y Origen, utilizando el botón Agrupar en la parte izquierda de la ventana del complemento.
En la zona de agrupación hay dos tablas. La superior se rellena con grupos de huecos. Para cada grupo en la lista se marca por defecto una casilla que indica que para este grupo de huecos se debe crear refuerzo.
La lista inferior contiene huecos individuales del grupo seleccionado en la tabla superior.
Los botones situados a la derecha de las tablas y en la tabla inferior funcionan de forma análoga a los botones de las pestañas Muros y Intersecciones.
El refuerzo de los huecos depende de los resultados del análisis de la geometría del muro. El mayor porcentaje de análisis correcto se obtiene para huecos rectangulares y circulares.
Los huecos cuyas dimensiones en al menos uno de los lados no superen los 300 mm se agrupan y se procesan como uno solo si la distancia entre sus límites es inferior a 100 mm.
Los ajustes se definen para el grupo de huecos seleccionado en la lista de grupos en la parte izquierda de la ventana del complemento.
Al pasar el cursor sobre un grupo de ajustes en la pestaña Huecos aparece una ventana emergente con el esquema del refuerzo del hueco, donde las barras resaltadas en rojo corresponden a los ajustes definidos en este grupo.

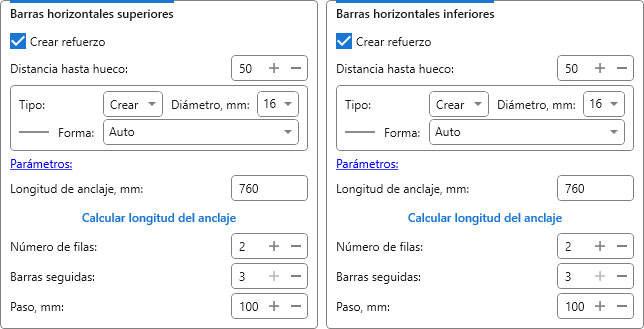

Barras horizontales superiores. Barras horizontales inferiores
Los ajustes para crear barras horizontales se definen por separado para la parte superior y la parte inferior del hueco:
Distancia hasta hueco – se mide desde el borde del hueco hasta el centro de la barra de refuerzo.
Se pueden definir hasta tres filas de barras horizontales (en cada fila 2 o 3 barras a lo largo del hueco).

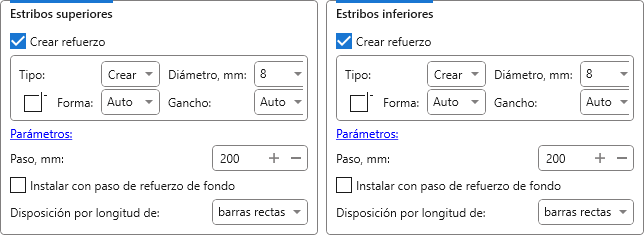

Estribos superiores. Estribos inferiores
Para poder crear estribos en la parte superior e inferior del hueco es necesario activar al menos dos filas de barras horizontales en el grupo de ajustes anterior. Los ajustes para crear estribos se definen por separado para la parte superior e inferior del hueco:
Para los estribos se puede seleccionar la Disposición por longitud de tanto del hueco como de toda la longitud de las barras rectas.

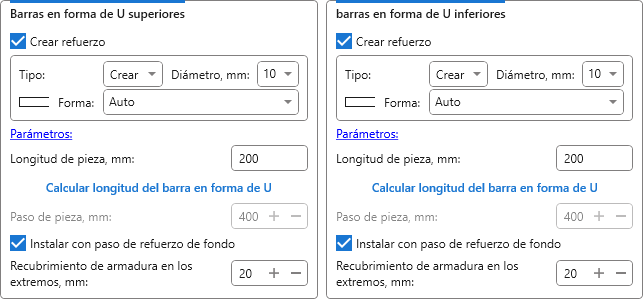

Barras en forma de U superiores. Barras en forma de U inferiores
Los ajustes para crear barras en forma de U se definen por separado para la parte superior e inferior del hueco:

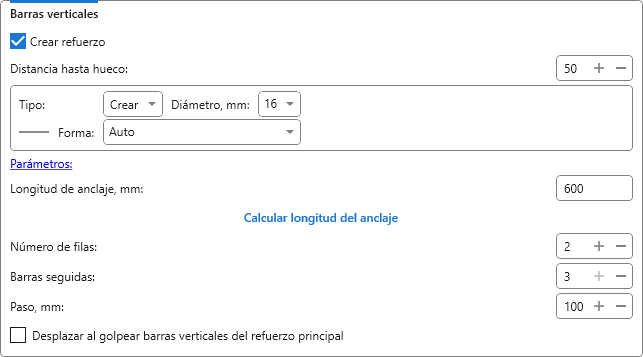

Barras verticales
Se pueden definir hasta tres filas de barras verticales (en cada fila 2 o 3 barras a lo largo del hueco).

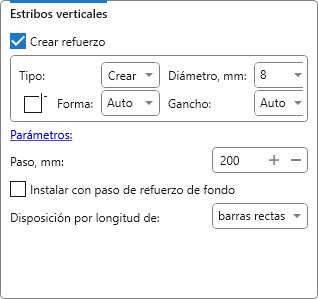

Estribos verticales
Para poder crear estribos en los lados del hueco es necesario activar al menos dos filas de barras verticales en el grupo de ajustes anterior.

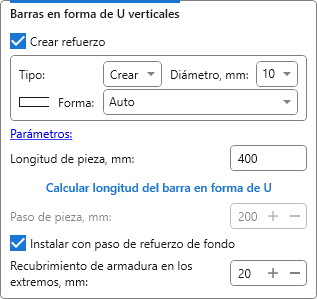

Barras en forma de U verticales

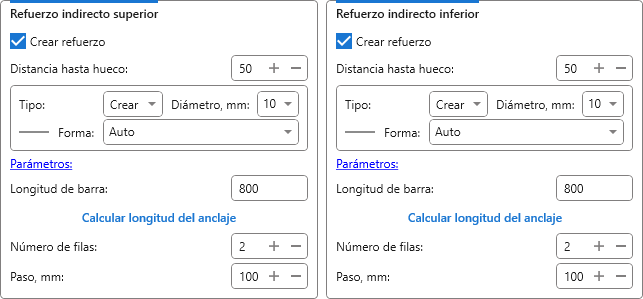

Refuerzo indirecto superior. Refuerzo indirecto inferior
Los ajustes para crear refuerzo indirecto se definen por separado para la parte superior e inferior del hueco:
El refuerzo indirecto se coloca con un ángulo de 45° respecto a las esquinas exteriores del hueco. Al calcular la longitud de anclaje, la longitud de las barras se define como dos longitudes de anclaje.
ARRANQUES DESDE LOSAS INFERIORES

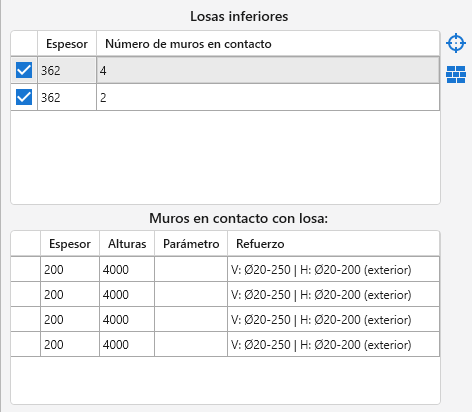

Al seleccionar muros, el complemento detecta automáticamente las losas inferiores, incluidas las que se encuentran en archivos vinculados. En las propiedades de la losa inferior debe estar activada la propiedad Estructural.
En esta zona se muestra una lista de losas con indicación del espesor de la losa y el número de muros que se apoyan en ella. Para cada losa en la lista se marca por defecto una casilla que indica que para esta losa se debe crear refuerzo. A la derecha de la lista hay botones que permiten mostrar en el modelo la losa seleccionada y mostrar en el modelo los muros que se apoyan en la losa seleccionada
.
La tabla inferior se rellena con grupos de muros que se apoyan en la losa seleccionada en la tabla superior. Los muros se agrupan según los ajustes de agrupación de la pestaña Muros.
Los ajustes se definen para una losa específica seleccionada en la lista de losas en la parte izquierda de la ventana del complemento.

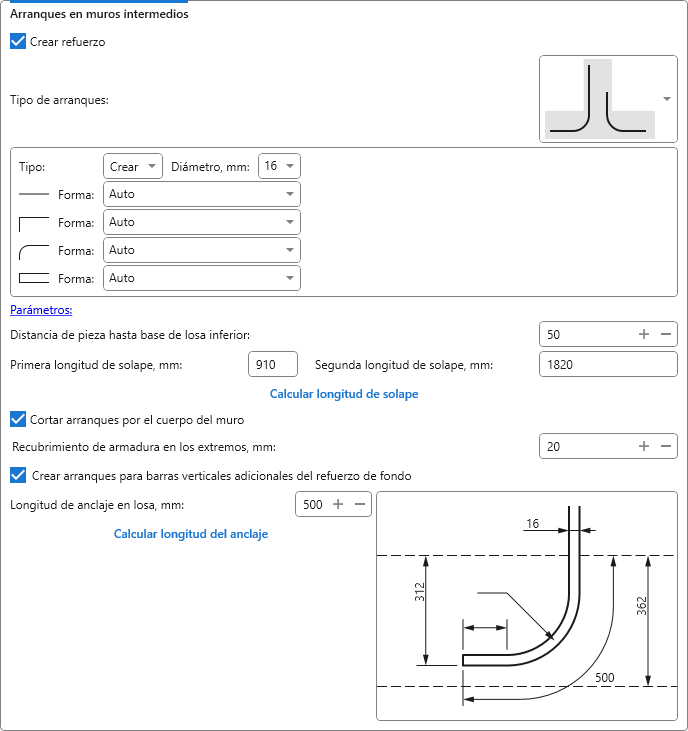

Arranques en muros interiores
El Tipo de arranque requerido se selecciona en la lista desplegable. Para el tipo seleccionado se deben definir los parámetros, tipo y diámetro de la barra de refuerzo, indicar la separación del detalle respecto a la cara inferior de la losa inferior y calcular una o dos Longitudes de solape.
La opción Cortar arranques por el cuerpo del muro permite, cuando la longitud de los arranques supera la altura del muro superior, cortar los arranques por la cara superior del muro teniendo en cuenta el Recubrimiento de armadura en los extremos.
También es posible Crear arranques para barras verticales adicionales del refuerzo de fondo activando la opción correspondiente.

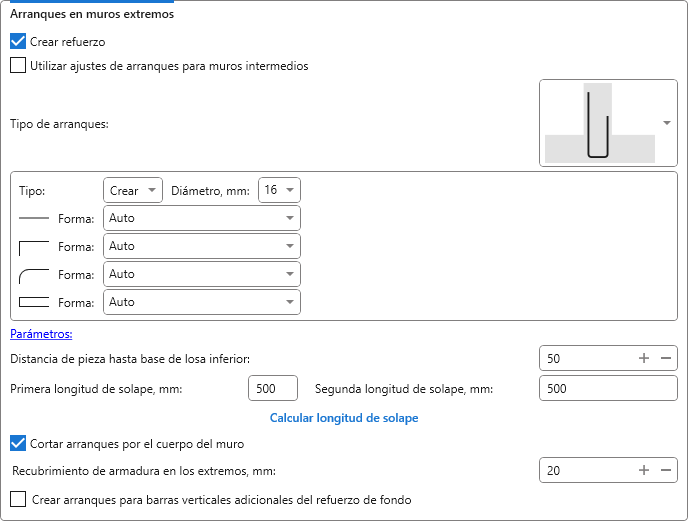

Arranques en muros extremos
Los ajustes para muros extremos pueden definirse de forma distinta a los ajustes para muros interiores desactivando la opción Utilizar ajustes de arranques para muros intermedios.
