Analyse, Gruppierung und Bewehrung von Wänden und Öffnungen entsprechend den festgelegten Bedingungen
Symbol
Beschreibung
Das Plugin arbeitet nur mit Wänden, die sich auf derselben Ebene befinden. Das Plugin analysiert Wände und ermöglicht es, drei Arten von Schnittpunkten (Eck-, Stirn- und Kreuzschnittpunkt) sowie Öffnungen zu finden. Durch die flexible Gruppierung kann genau angegeben werden, welche Art von Bewehrung erstellt werden soll. Die Bewehrung kann nur für angegebene Gruppen ausgeführt werden – Wände, Schnittpunkte oder Öffnungen. Das Plugin kann sogar mit einer leeren Vorlage arbeiten.
Verwendung

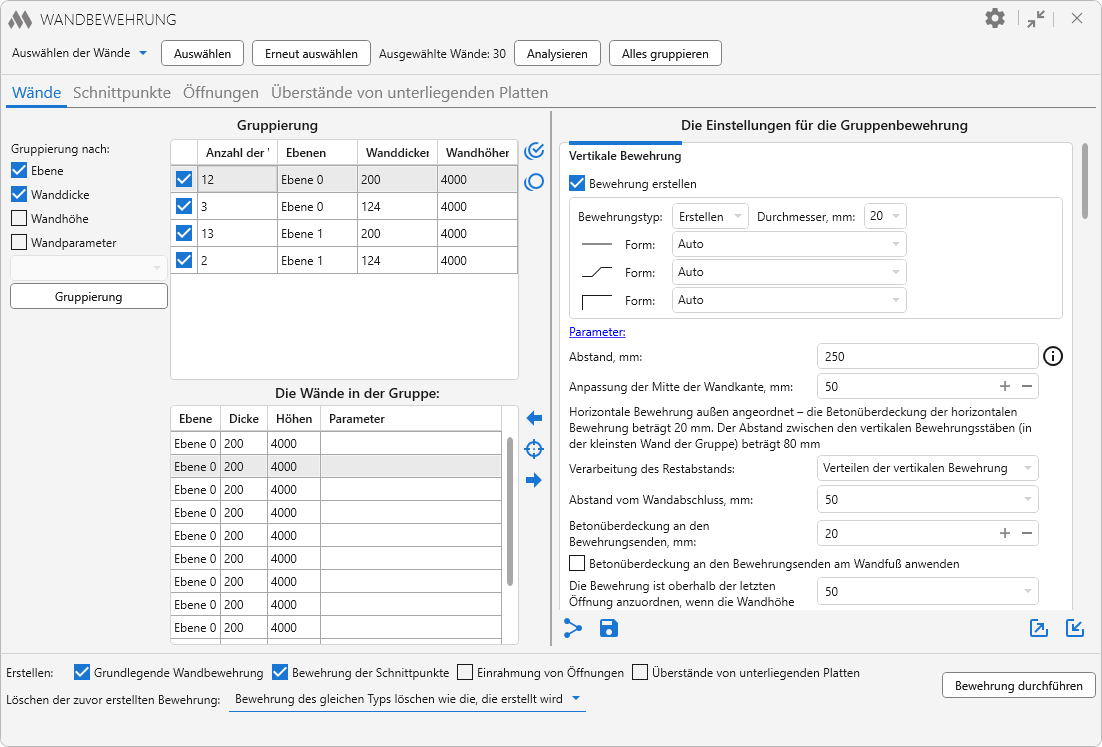

Das Hauptfenster des Plugins ist in drei Bereiche unterteilt: Auswahl und Analyse, Bewehrungseinstellungen sowie abschließende Einstellungen und Start des Bewehrungsvorgangs.
Im Fenstertitel sind folgende Optionen vorhanden:
.png)
– minimiert den Fensterinhalt
.png)

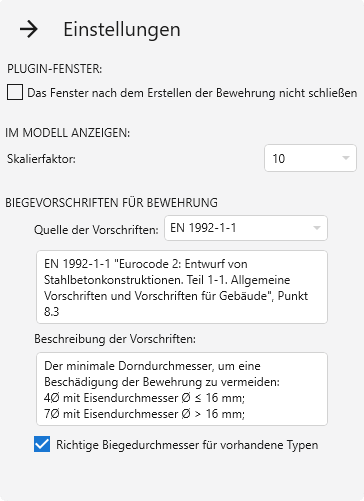

– allgemeine Einstellungen des Plugins:
Skalierungsfaktor – Option zur Wahl des Maßstabs für den Befehl Die in der Liste ausgewählte Wand im Modell anzeigen (weiter unten beschrieben).
In der Gruppe Regeln für Biegeformen der Bewehrung wird die Quelle der Regeln für Bewehrungsbiegungen gewählt: SP 63.13330.2018 oder EN 1992-1-1. Nachfolgend wird die Beschreibung der Regeln aus der gewählten Norm angezeigt.
Wenn die Option Biegedurchmesser für vorhandene Typen korrigieren aktiviert ist und während der Arbeit passende Bewehrungsstabtypen gefunden werden, werden deren Biegedurchmesser entsprechend der gewählten Norm geprüft und korrigiert. Beim Erstellen neuer Stabtypen – falls keine passenden gefunden wurden – werden Prüfung und Einstellung der Durchmesser immer durchgeführt.
Die Arbeit mit dem Plugin beginnt mit der Auswahl der zu bewehrenden Wände. Dazu muss in der Dropdownliste eine der Optionen Wände per Rahmen auswählen oder Wände durch Anklicken auswählen gewählt und anschließend die Schaltfläche Auswählen gedrückt werden. Die Auswahlart gilt auch für die Auswahl von Decken auf der Registerkarte Überstände aus unterliegenden Decken. Das Plugin verarbeitet außerdem vorab ausgewählte Wände.
In die Auswahlfilterung gelangen Wände mit folgenden Parametern:
- die Wand ist durch gerade Linien begrenzt
- die Eigenschaft Tragende Konstruktionen ist aktiviert
- die Wand ist keine Fassade
- die Wanddicke beträgt mindestens 100 mm.
Die Anzahl der ausgewählten Wände wird im oberen Bereich des Pluginfensters angezeigt.
Die Schaltfläche Erneut auswählen ermöglicht die Auswahl der Wände, die bei der vorherigen Verwendung des Plugins in der aktuellen Ansicht verarbeitet wurden.
Anschließend muss die Analyse der geometrischen und parametrischen Daten der ausgewählten Wände mit der Schaltfläche Analysieren gestartet und die Gruppierung von Wänden, Schnittpunkten und Öffnungen anhand der aktuellen Gruppierungseinstellungen mit der Schaltfläche Alles gruppieren durchgeführt werden.
Der mittlere Bereich des Pluginfensters enthält vier Registerkarten zum Festlegen der Bewehrungseinstellungen für verschiedene Wandelemente und Überstände aus unterliegenden Decken:
Wandbewehrung
Schnittpunktbewehrung
Öffnungsbewehrung
Überstände aus unterliegenden Decken
Auf jeder Registerkarte befinden sich links Tabellen mit erfolgreich analysierten und gruppierten Elementen, rechts die entsprechenden Bewehrungseinstellungen.
Im unteren rechten Bereich jeder Registerkarte befinden sich folgende Schaltflächen:
.png)
– kopiert die Bewehrungseinstellungen der aktuellen Registerkarte in markierte Gruppen oder Decken
– speichert die aktuellen Bewehrungseinstellungen als Standard-Bewehrungseinstellungen
– exportiert die aktuellen Bewehrungseinstellungen in eine XML-Datei oder speichert sie im Speicher der Bewehrungseinstellungen.
Um die Einstellungen in einer XML-Datei zu speichern, muss lediglich die Schaltfläche In Datei speichern gedrückt werden. Der Name der Einstellungen kann im geöffneten Explorerfenster eingegeben werden.

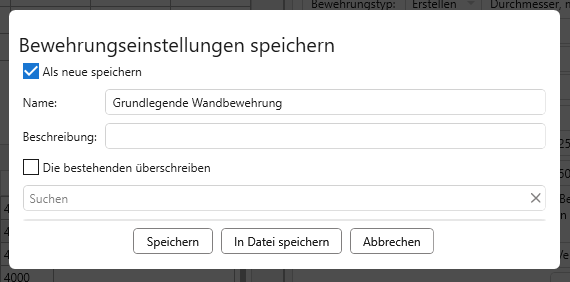

Um die aktuellen Einstellungen im Speicher zu sichern, ist eine der beiden folgenden Optionen zu wählen:
- Als neu speichern – zum Speichern der Einstellungen müssen Name und Beschreibung (optional) für die Einstellungen der aktuellen Registerkarte angegeben werden.
- Vorhandene überschreiben – die aktuellen Einstellungen werden unter dem Namen der zuvor gespeicherten Einstellungen gesichert, die aus der Liste ausgewählt wurden.
Zum Speichern der Einstellungen im Speicher ist anschließend auf Speichern zu klicken.
– lädt Bewehrungseinstellungen aus einer zuvor exportierten XML-Datei oder aus dem Speicher der Bewehrungseinstellungen.
Zum Laden der Einstellungen aus einer XML-Datei ist die Schaltfläche Aus Datei laden zu drücken. Um Einstellungen aus dem Speicher zu laden, muss die gewünschte Einstellung aus der Liste ausgewählt und anschließend Übernehmen gedrückt werden.
In der Zeile Erstellen kann angegeben werden, welche Art von Bewehrung für die markierten Positionen erstellt werden soll: Hauptbewehrung der Wände, Schnittpunktbewehrung, Öffnungseinfassung, Überstände aus unterliegenden Decken.
Zuvor erstellte Bewehrung löschen – diese Option ermöglicht das Löschen der vom Plugin erstellten Bewehrung (Bewehrung desselben Typs, der erstellt wird, oder der gesamten zuvor erstellten Bewehrung), falls deren erneute Erstellung festgelegt wurde.
Bewehrung ausführen – startet die Erstellung der Bewehrung für die markierten Kategorien von Wänden, Öffnungen, Schnittpunkten und unterliegenden Decken.
WANDBEWEHRUNG

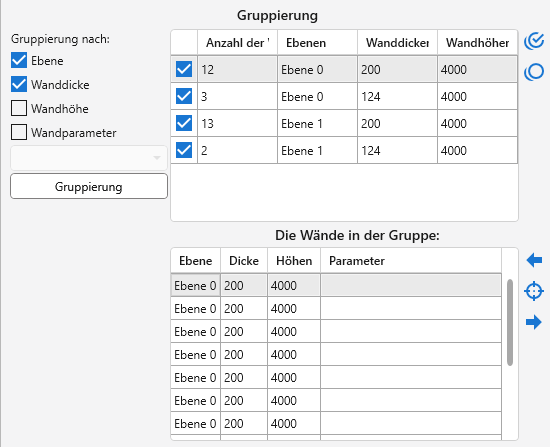

Analysierte Wände können nach Ebene, Wanddicke, Wandhöhe und Wandparameter, der aus der Dropdownliste ausgewählt wird, mithilfe der Schaltfläche Gruppieren auf der linken Seite des Pluginfensters gruppiert werden.
Im Gruppierungsbereich befinden sich zwei Tabellen. Die obere wird mit Wandgruppen gefüllt. Für jede Gruppe ist in der Liste standardmäßig ein Kontrollkästchen gesetzt, das bedeutet, dass für diese Wandgruppe eine Bewehrung ausgeführt werden soll. Rechts neben der Liste befinden sich Schaltflächen, mit denen alle Gruppen ausgewählt
und alle Gruppen abgewählt
werden können.
Die untere Liste wird mit den Wänden der in der oberen Tabelle markierten Gruppe gefüllt. Für jede Wand ist standardmäßig ein Kontrollkästchen gesetzt, das bedeutet, dass für diese Wand eine Bewehrung ausgeführt werden soll. Mit den rechts neben der Liste angeordneten Schaltflächen kann die in der Liste ausgewählte Wand im Modell angezeigt werden
, ebenso die vorherige
und die nächste
Wand in der Liste.
Die Einstellungen werden für eine einzelne Wandgruppe festgelegt, die in der Gruppenliste auf der linken Seite des Pluginfensters ausgewählt ist.

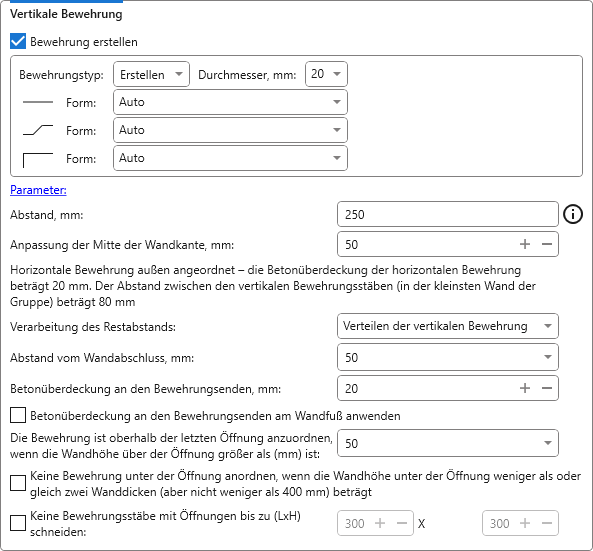

Vertikalbewehrung
In dieser Gruppe wird die Vertikalbewehrung der Wände konfiguriert.
Bewehrung erstellen – ermöglicht das Deaktivieren der Erstellung der Vertikalbewehrung in der aktuellen Wandgruppe unabhängig von allen übrigen Bewehrungsgruppen.
In allen übrigen Gruppen erfüllt das Kontrollkästchen Bewehrung erstellen dieselbe Funktion – es ermöglicht das Deaktivieren der Bewehrung einer konkreten Gruppe von Bewehrungseinstellungen in der aktuellen Wandgruppe.
Für die Vertikalbewehrung müssen Typ und Durchmesser der Bewehrungsstäbe, der Stababstand und die Bezugslinie des Stabmittelpunkts zur Wandkante sowie der Abstand der Stäbe vom Wandende und der Wert der Betonüberdeckung an den Enden der Bewehrung festgelegt werden. Für die Vertikalbewehrung im unteren Wandbereich können die Einstellungen der Betonüberdeckung an den Bewehrungsenden mit der entsprechenden Option angewendet werden.
In allen Gruppen der Bewehrungseinstellungen kann die Form der Bewehrungsstäbe des aktuell geöffneten Dokuments für die entsprechenden Stabarten angegeben werden.
Im Pluginfenster werden die Dicke der Betonüberdeckung unter Berücksichtigung der Einstellungen der Horizontalbewehrung sowie der Abstand zwischen den Stäben der Vertikalbewehrung anhand der kleinsten Wand in der Gruppe automatisch berechnet.
Beim Erstellen der Bewehrung mit dem Plugin wird der Wert der Wandeigenschaft „Betonüberdeckung der Bewehrung“ auf 0 gesetzt. Dies ist erforderlich, damit Details (Bügel usw.) entsprechend den festgelegten Einstellungen korrekt erstellt werden.
In allen Gruppen der Bewehrungseinstellungen ist die Schaltfläche Parameter vorhanden. Beim Klicken darauf wird ein Dialogfenster zum Festlegen von Textparameterwerten für die zu erstellende Bewehrung geöffnet. Die Parameterliste wird unter Berücksichtigung des aktuellen Dokuments gefüllt:
Wenn die Bewehrungsstäbe im aktuellen Dokument Schlüsselparameter enthalten, wird im unteren Teil des geöffneten Dialogs ein entsprechender Abschnitt angezeigt, in dem Werte der Schlüsselparameter aus der Dropdownliste ausgewählt werden können.
Für die Verarbeitung des Restabstands muss eine von vier Optionen gewählt werden: Zur Wandkante verschieben, Zur Wandmitte verschieben, Vertikalbewehrung verteilen, Zu beiden Wandkanten verschieben.
Für die letzte (obere) Öffnung kann eine minimale Wandhöhe über der Öffnung festgelegt werden, ab der eine Vertikalbewehrung über dieser Öffnung erstellt wird.
Für die Wand unter der Öffnung kann eine Einschränkung der Bewehrungserstellung festgelegt werden – keine Bewehrung erstellen, wenn die Höhe der Wand kleiner oder gleich zwei Wanddicken, jedoch nicht kleiner als 400 mm ist.
Bei kleinen Öffnungen (die Abmessungen müssen angegeben werden) können Bewehrungsstäbe mithilfe der entsprechenden Option nicht abgeschnitten werden.
Die Einstellungen der Grundbewehrung werden bei der Erstellung aller anderen Bewehrungsarten berücksichtigt, unabhängig davon, ob die Grundbewehrung der Wände erstellt wird.
Vertikalbewehrung in Schnittpunkten
Für die Vertikalbewehrung in Schnittpunkten können entweder die Einstellungen der Haupt-Vertikalbewehrung verwendet oder Parameter, Typ und Durchmesser der Bewehrungsstäbe separat festgelegt werden.
Zusätzliche vertikale Stäbe an den Wandenden
Für die Erstellung zusätzlicher vertikaler Stäbe an den Wandenden können Parameter, Typ und Durchmesser der Bewehrungsstäbe, deren Paaranzahl, Abstand und Versatz zu den äußersten vertikalen Stäben festgelegt werden.

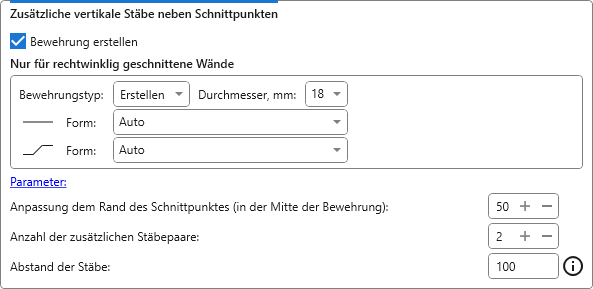

Zusätzliche vertikale Stäbe in der Nähe von Schnittpunkten
Für die Erstellung zusätzlicher vertikaler Stäbe in der Nähe rechtwinkliger Wandschnittpunkte können Parameter, Typ und Durchmesser der Bewehrungsstäbe, deren Paaranzahl, Abstand und Bezug zur Schnittpunktfläche (bezogen auf den Bewehrungsmittelpunkt) festgelegt werden.

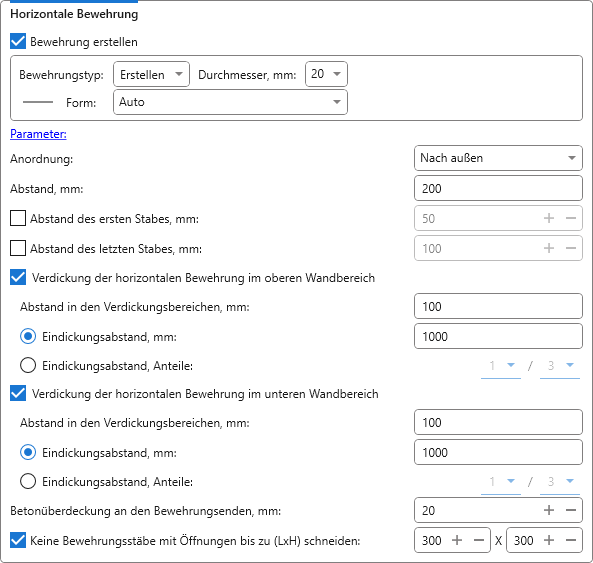

Horizontalbewehrung
In den Einstellungen der Horizontalbewehrung müssen Parameter, Typ und Durchmesser der Bewehrungsstäbe, der Hauptabstand der Bewehrung und der Abstand in den Eindickungsbereichen sowie die Betonüberdeckung an den Enden der Bewehrung festgelegt werden. Außerdem wird die Lage der horizontalen Stäbe relativ zu den vertikalen gewählt: Innen oder Außen. Die Abstände des ersten und letzten Stabes zu den unteren und oberen Wandflächen können durch Aktivieren der entsprechenden Optionen festgelegt werden.
Der Wert der Betonüberdeckung an den Enden der Bewehrung für die Horizontalbewehrung der Wände darf nicht vom Wert der Betonüberdeckung an den Enden der Bewehrung für die Details der Öffnungseinfassung in Wänden abweichen.
Bei aktivierten Optionen Eindickung der Horizontalbewehrung im oberen Wandbereich und Eindickung der Horizontalbewehrung im unteren Wandbereich werden Eindickungszonen erstellt. Ihre Länge – der Eindickungsabstand – kann sowohl als absoluter Wert (in mm) als auch als Anteil der Wandhöhe angegeben werden.
Bei kleinen Öffnungen (die Abmessungen müssen angegeben werden) können Bewehrungsstäbe mithilfe der entsprechenden Option nicht abgeschnitten werden.

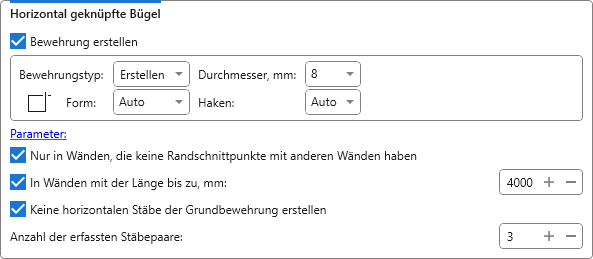

Horizontale gebundene Bügel
Da horizontale Bügel hauptsächlich zur Bewehrung von Pfeilern benötigt werden, sind in dieser Gruppe Optionen zum Bestimmen von Pfeilern aus der Liste der verarbeiteten Wände enthalten: Es müssen Wände markiert werden, die keine Endverbindungen haben und deren Länge den angegebenen Wert nicht überschreitet. Zusätzlich kann die Erstellung horizontaler Stäbe aktiviert und die Anzahl der zu umschließenden Paare vertikaler Stäbe angegeben werden.

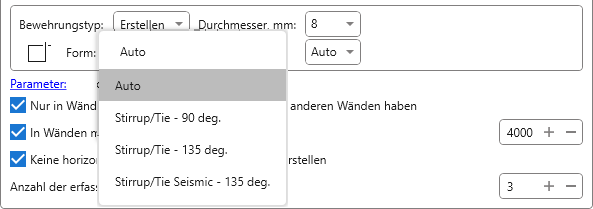

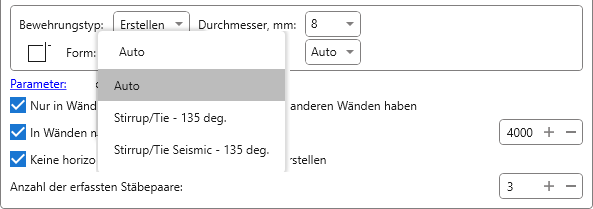

Für Formen mit Haken kann zusätzlich der Typ der Bewehrungsbiegung in der Dropdownliste Haken (Biegung) ausgewählt werden. Die Liste der verfügbaren Biegungstypen hängt von den Einstellungen der allgemeinen Bewehrungsparameter des aktuellen Dokuments ab.

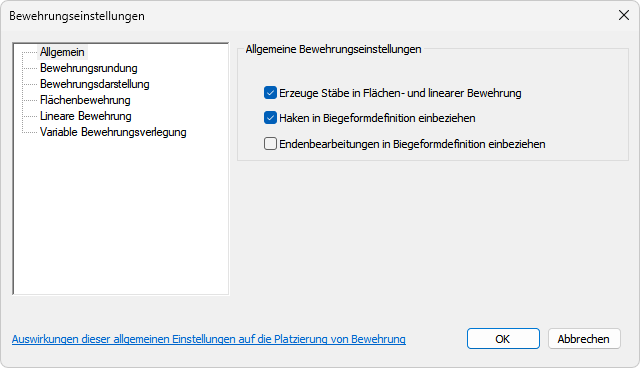

Die Option „Biegungen in die Definition der Bewehrungsstabform einbeziehen“ kann nur vor der Erstellung des ersten Bewehrungsstabes im aktuellen Dokument geändert werden.
Bei aktivierter Option „Biegungen in die Definition der Bewehrungsstabform einbeziehen“ gelangen nur Biegungstypen mit einem für die gewählte Form geeigneten Winkel in die Liste der Biegungen:
Wenn die oben genannte Option deaktiviert ist, werden alle für die ausgewählte Form verfügbaren Biegungstypen in die Liste der Biegungen aufgenommen:

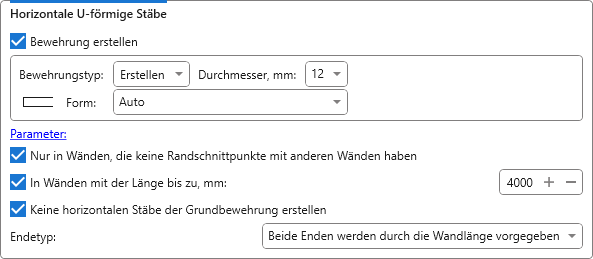

Horizontale U-förmige Stäbe
Horizontale U-förmige Stäbe dienen ebenfalls zur Bewehrung von Pfeilern. In dieser Gruppe sind daher Optionen zur Bestimmung von Pfeilern aus der Liste der verarbeiteten Wände enthalten: Es müssen Wände markiert werden, die keine Endverbindungen haben und deren Länge den angegebenen Wert nicht überschreitet.
Die Längen der Stabenden können entweder entsprechend der Wandlänge festgelegt oder im entsprechenden Fenster berechnet und angegeben werden.
Überstände

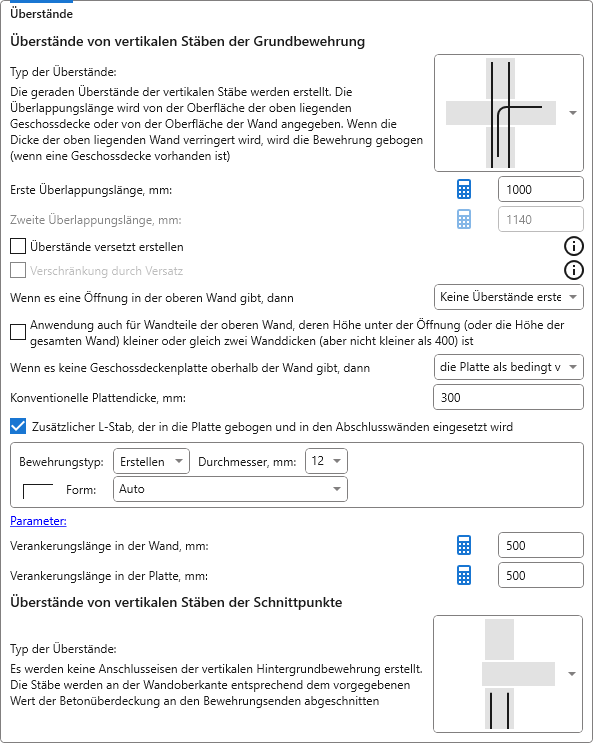

Überstände vertikaler Stäbe werden für die Grundbewehrung und für Schnittpunkte getrennt eingestellt. In jeder Untergruppe der Einstellungen wird in der Dropdownliste der Typ der Überstände ausgewählt und die zu diesem Typ gehörenden Einstellungen festgelegt.
- Überstände der vertikalen Stäbe der Grundbewehrung
- Überstände der vertikalen Stäbe der Grundbewehrung werden nicht erstellt. Die Stäbe werden an der Oberkante der Wand entsprechend dem eingestellten Wert der Betonüberdeckung an den Enden der Bewehrung abgeschnitten.
- Es werden gerade Überstände vertikaler Stäbe erstellt. Die Übergreifungslänge wird von der Oberkante der darüberliegenden Decke oder – wenn keine Decke vorhanden ist – von der Oberkante der Wand aus festgelegt. Die Übergreifungslängen können durch Klicken auf

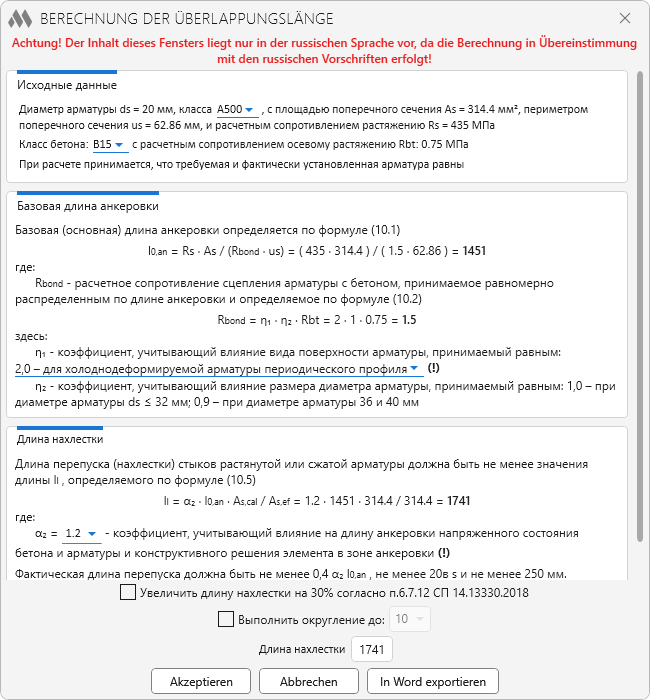

berechnet werden – es wird ein Fenster zur Berechnung der Übergreifungslänge nach SP 63.13330.2018 geöffnet:
Bei aktivierter Option Überstände versetzt erstellen wird jedes erste Paar von Überständen entlang der Wand mit der Ersten Übergreifungslänge, jedes zweite Paar mit der Zweiten Übergreifungslänge erstellt. Wenn zusätzlich die Option Versatz mit Verschiebung aktiviert ist, wird auf jedes zweite Stabpaar unten ein Versatz angewendet, der dem Absolutwert der Differenz der Übergreifungslängen entspricht.
Für den Fall, dass sich in der darüberliegenden Wand eine Öffnung befindet, muss eine von zwei Optionen gewählt werden: keine Überstände erstellen oder in die Decke biegen (falls vorhanden). Dies kann auch auf Wandabschnitte angewendet werden, deren Höhe kleiner oder gleich zwei Wanddicken ist.
Wenn über der Wand keine Decke vorhanden ist, kann die Decke als bedingt vorhanden betrachtet, die Übergreifungslänge von der Wandoberkante aus berechnet oder keine Überstände erstellt werden. Für die Variante die Decke als bedingt vorhanden betrachten kann außerdem eine Bedingte Deckendicke festgelegt werden.
In Randwänden kann ein zusätzlicher L-förmiger Stab, der in die Decke gebogen wird, eingebaut werden. Für ihn können Parameter, Typ und Durchmesser der Bewehrungsstäbe festgelegt sowie die Verankerungslängen in die Decke und in die Wand berechnet werden.
- Es werden gerade Überstände vertikaler Stäbe analog zu den geraden Überständen erstellt, jedoch mit unterschiedlicher Verankerungslänge. Wenn die Option Seite abwechseln aktiviert wird, werden Stäbe mit größerer Verankerungslänge abwechselnd auf verschiedenen Seiten der Wand angeordnet.
- Es werden Überstände vertikaler Stäbe mit Verankerung in die darüberliegende Decke erstellt. Die Verankerungslänge wird von der seitlichen Fläche der Wand aus gemessen. Wenn die Biegungen nicht in zwei Richtungen ausgeführt werden können, werden die Stäbe in eine Richtung auf unterschiedlichen Höhen der Decke gebogen. Dabei kann die Bezugslinie der Biegungen zur Ober- und Unterseite der Decke (bezogen auf den Bewehrungsmittelpunkt) festgelegt werden.
- Es werden Überstände in die darüberliegende Decke in Form einzelner L-förmiger Stäbe erstellt. Die Erste Verankerungslänge (Verankerungslänge der Stäbe in die Decke) wird von der Seitenfläche der Wand aus gemessen, die Zweite Verankerungslänge (Verankerungslänge der Stäbe in die Wand) von der Oberkante der Wand. Wenn die Biegungen nicht in zwei Richtungen ausgeführt werden können, werden die Stäbe in eine Richtung auf unterschiedlichen Höhen der Decke gebogen.
- Es werden gerade Überstände vertikaler Stäbe ohne Berücksichtigung darüberliegender Elemente mit der angegebenen Länge der Überstände erstellt.
- Es werden gerade Stabüberstände in „Flaschenform“ erstellt – die Überstände werden um einen vorgegebenen Abstand oder um den Stabdurchmesser zur Mitte hin gebogen (wählbar mit der entsprechenden Option). Die Übergreifungslänge wird von der Oberkante der darüberliegenden Decke aus festgelegt.
- Die vertikalen Stäbe der Grundbewehrung werden an der Oberkante der Wand entsprechend dem eingestellten Wert der Betonüberdeckung an den Enden der Bewehrung abgeschnitten. Es wird eine Verankerung in die darüberliegende Decke in Form eines separaten U-förmigen Stabes mit festgelegter Länge und Angabe der Bezugslinie des Details zur Oberseite der Decke erstellt.
- Überstände vertikaler Stäbe in Schnittpunkten
- Überstände der vertikalen Stäbe der Grundbewehrung werden nicht erstellt. Die Stäbe werden an der Oberkante der Wand entsprechend dem eingestellten Wert der Betonüberdeckung an den Enden der Bewehrung abgeschnitten.
- Es werden gerade Überstände vertikaler Stäbe erstellt. Die Übergreifungslänge wird von der Oberkante der darüberliegenden Decke oder – bei fehlender Decke und Auswahl der entsprechenden Option – von der Oberkante der Wand aus festgelegt.
- Es werden gerade Stabüberstände in „Flaschenform“ erstellt – die Überstände werden um den Stabdurchmesser zur Mitte hin gebogen. Die Übergreifungslänge wird von der Oberkante der darüberliegenden Decke aus festgelegt. Wenn die Decke über der Wand fehlt, kann in der Dropdownliste eine von zwei Optionen gewählt werden: keine Überstände erstellen oder die Decke als bedingt vorhanden betrachten mit Angabe der Bedingten Deckendicke.
- Es werden gerade Überstände vertikaler Stäbe ohne Berücksichtigung darüberliegender Elemente mit der angegebenen Länge der Überstände erstellt.
U-förmige Stäbe an den Wandenden
Als Länge des Details gilt die Verankerungslänge, die durch Klicken auf die Schaltfläche berechnet werden kann – es wird ein Fenster zur Berechnung der Verankerungslänge nach SP 63.13330.2018 geöffnet. Gemäß GOST 21.501-2018 wird die Länge des Details entlang der äußeren Kante des Bewehrungsstabs angegeben.
Äußerste vertikale Stäbe der Grundbewehrung verschieben, wenn sie auf einen U-förmigen Stab treffen – bei aktivierter Option wird der vertikale Stab der Grundbewehrung zur Stelle des Beginns der Biegung des U-förmigen Stabes verschoben. Der Verschiebungsabstand setzt sich aus den Werten der Betonüberdeckung der Horizontalbewehrung an den Enden, dem Durchmesser des U-förmigen Stabes und dem normativen Biegedurchmesser des U-förmigen Stabes zusammen.
U-förmige Stäbe entlang des oberen Wandendes
Es kann eine Option aktiviert werden, die es ermöglicht, U-förmige Stäbe nur in Bereichen zu erstellen, in denen sich keine darüberliegende Decke oder Wand befindet.
U-förmige Stäbe entlang des unteren Wandendes

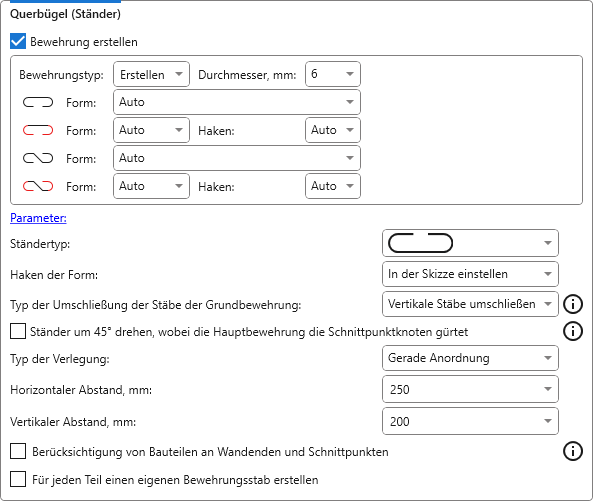

Querbügel (Haarnadeln)
Zur Erstellung von Querbügeln muss in der Dropdownliste der Haarnadeltyp gewählt werden, ebenso der Typ der Formhaken – Revit-Haken verwenden oder den Haken als Teil der Skizze erstellen.
In der Dropdownliste wird der Typ der Umschließung der Stäbe der Grundbewehrung gewählt: Horizontale Stäbe umschließen oder Vertikale Stäbe umschließen. Es wird empfohlen, denjenigen Stabtyp zu wählen, der außen liegt.
Für in der Skizze erstellte Haken steht eine Option zur Verfügung, mit der die Haarnadeln in einem Winkel von 45° mit Umschließung der Knoten der Hauptbewehrungsschnittpunkte gedreht werden können.
Außerdem muss gewählt werden, in welcher Anordnung die Bügel verteilt werden sollen (Versetzte Anordnung oder Gerade Anordnung) sowie der horizontale und vertikale Verteilungsabstand angegeben werden.
Zusätzlich können mit den entsprechenden Optionen Details an Wandenden und Schnittpunkten berücksichtigen (Haarnadeln werden nicht an Wandschnittpunkten und an Wandenden, an denen Details angeordnet sind, gesetzt) und Jedes Detail als separaten Bewehrungsstab erstellen aktiviert werden.
SCHNITTPUNKTBEWEHRUNG
Wandschnittpunkte können nach Schnittpunkttyp, Ebene, Wanddicke, Wandhöhen und Wandparameter, der aus der Dropdownliste ausgewählt wird, mithilfe der Schaltfläche Gruppieren auf der linken Seite des Pluginfensters gruppiert werden.

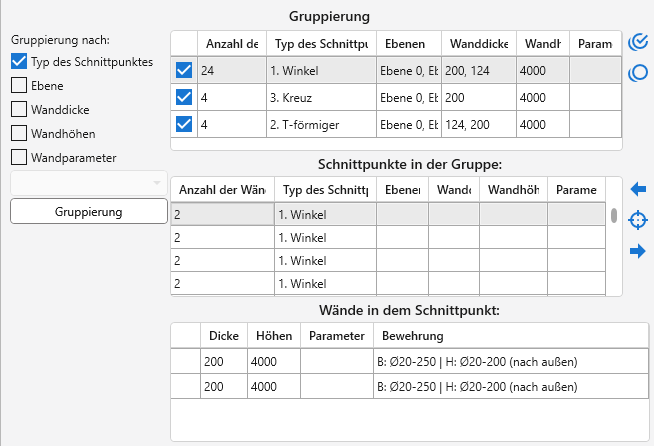

Im Gruppierungsbereich befinden sich drei Tabellen. Die obere Tabelle wird mit Gruppen von Wandschnittpunkten gefüllt. Für jede Gruppe ist in der Liste standardmäßig ein Kontrollkästchen gesetzt, das bedeutet, dass für diese Gruppe von Wandschnittpunkten eine Bewehrung ausgeführt werden soll.
In der mittleren Liste werden einzelne Wandschnittpunkte der in der oberen Tabelle ausgewählten Gruppe angezeigt.
Die rechts neben der oberen und der mittleren Tabelle angeordneten Schaltflächen funktionieren analog zu den Schaltflächen der Registerkarte Wände.
In der unteren Tabelle werden die Wände angezeigt, die zum in der mittleren Tabelle ausgewählten Schnittpunkt gehören. Für jede Wand wird eine kurze Beschreibung der Bewehrung angezeigt.
Die Einstellungen werden für eine einzelne Gruppe von Wandschnittpunkten festgelegt, die in der Gruppenliste auf der linken Seite des Pluginfensters ausgewählt ist.

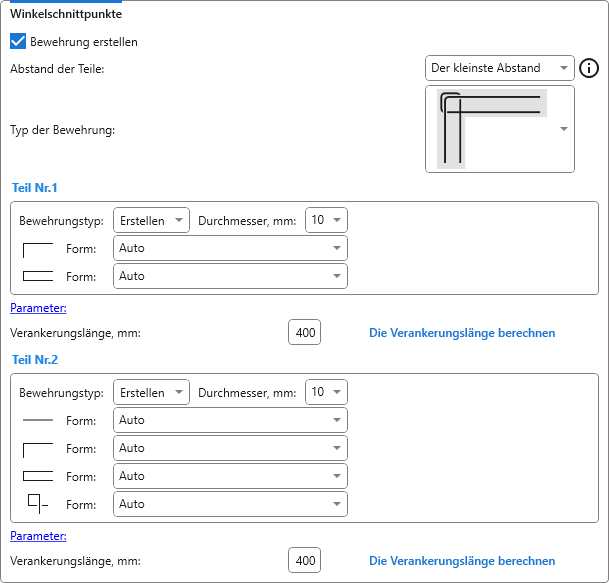

Einstellungen für Eckschnittpunkte:

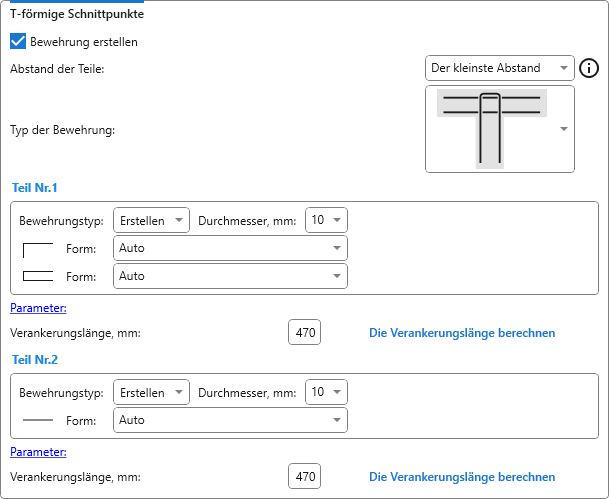

Einstellungen für T-förmige Schnittpunkte:

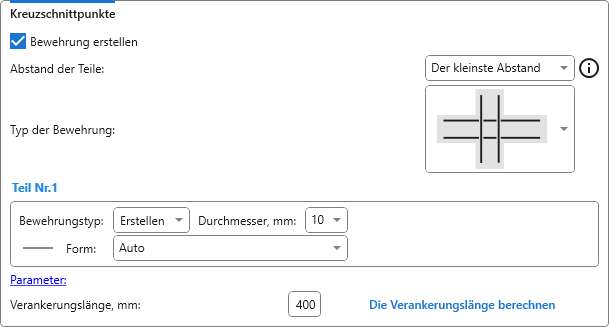

Einstellungen für Kreuzschnittpunkte:
Für alle Arten von Schnittpunkten werden die Bewehrungsdetails nach dem größten Abstand oder nach dem kleinsten Abstand der Horizontalbewehrung der am Schnittpunkt beteiligten Wände angeordnet. Der erforderliche Bewehrungstyp wird aus der Dropdownliste ausgewählt. Je nach gewähltem Bewehrungstyp müssen für ein oder zwei Details Parameter, Typ und Durchmesser des Bewehrungsstabes festgelegt sowie die Verankerungslänge berechnet werden. Beim Bewegen des Mauszeigers über die Einstellungen Detail Nr. 1 oder Detail Nr. 2 wird der entsprechende Stab im Schema des Bewehrungstyps hervorgehoben.
ÖFFNUNGSBEWEHRUNG

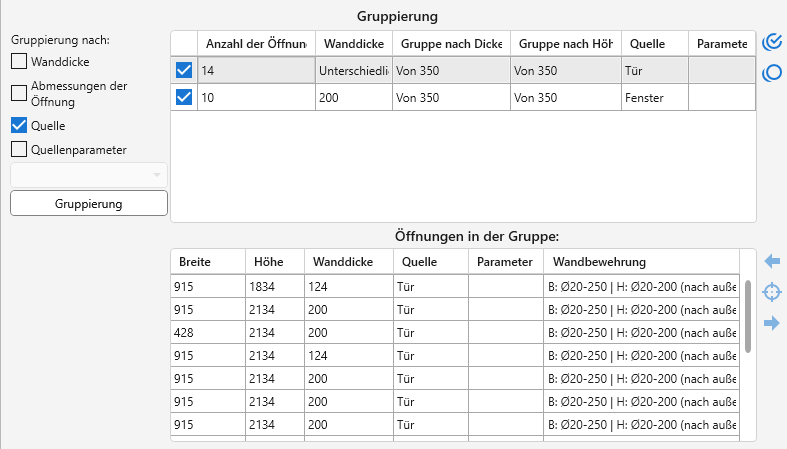

Öffnungen in Wänden können nach Wanddicke, Öffnungsabmessungen (es stehen drei Größenbereiche für Breite und Höhe der Öffnungen zur Verfügung) und Quelle mithilfe der Schaltfläche Gruppieren auf der linken Seite des Pluginfensters gruppiert werden.
Im Gruppierungsbereich befinden sich zwei Tabellen. Die obere Tabelle wird mit Öffnungsgruppen gefüllt. Für jede Gruppe ist in der Liste standardmäßig ein Kontrollkästchen gesetzt, das bedeutet, dass für diese Öffnungsgruppe eine Bewehrung ausgeführt werden soll.
In der unteren Liste werden die einzelnen Öffnungen der in der oberen Tabelle ausgewählten Gruppe angezeigt.
Die rechts neben den Tabellen und in der unteren Tabelle angeordneten Schaltflächen funktionieren analog zu den Schaltflächen der Registerkarten Wände und Schnittpunkte.
Die Öffnungseinfassung hängt von den Ergebnissen der Analyse der Wandgeometrie ab. Den höchsten Anteil erfolgreicher Analysen gibt es bei rechteckigen und runden Öffnungen.
Öffnungen, bei denen mindestens eine Seite eine Abmessung von bis zu 300 mm hat, werden als eine einzige Öffnung gruppiert und verarbeitet, wenn der Abstand zwischen den Begrenzungen solcher Öffnungen kleiner als 100 mm ist.
Die Einstellungen werden für die Öffnungsgruppe festgelegt, die in der Gruppenliste auf der linken Seite des Pluginfensters ausgewählt ist.
Beim Bewegen des Mauszeigers über eine Einstellungsgruppe auf der Registerkarte Öffnungen erscheint ein Popupfenster mit dem Schema der Öffnungseinfassung, in dem die Bewehrungsstäbe, deren Einstellungen in dieser Gruppe festgelegt werden, rot hervorgehoben sind.

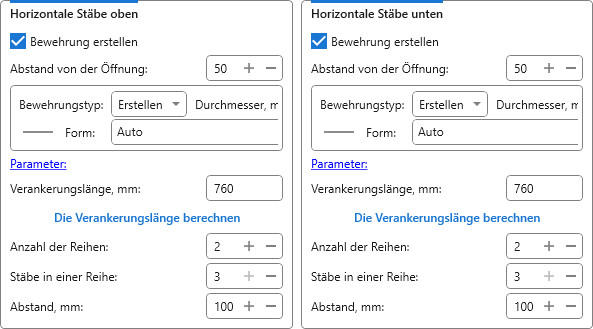

Horizontale Stäbe oben. Horizontale Stäbe unten
Die Einstellungen für die Erstellung horizontaler Stäbe werden getrennt für die obere und die untere Seite der Öffnung festgelegt:
Abstand von der Öffnung – wird von der Kante der Öffnung bis zur Mitte des Bewehrungsstabes gemessen.
Es können bis zu drei Reihen horizontaler Stäbe festgelegt werden (in jeder Reihe 2 oder 3 Stäbe „entlang“ der Öffnung).

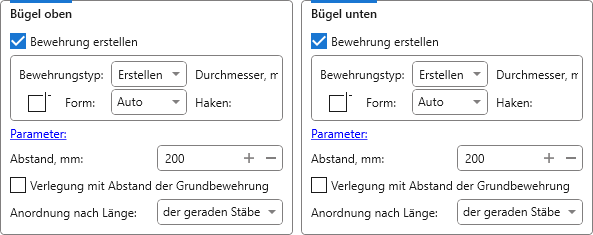

Bügel oben. Bügel unten
Damit Bügel oberhalb und unterhalb der Öffnung erstellt werden können, muss in der vorherigen Einstellungsgruppe die Erstellung von mindestens zwei Reihen horizontaler Stäbe aktiviert sein. Die Einstellungen für die Erstellung der Bügel werden getrennt für die obere und die untere Seite der Öffnung festgelegt:
Für die Bügel kann die Anordnung nach der Länge sowohl der Öffnung als auch über die gesamte Länge der geraden Stäbe gewählt werden.

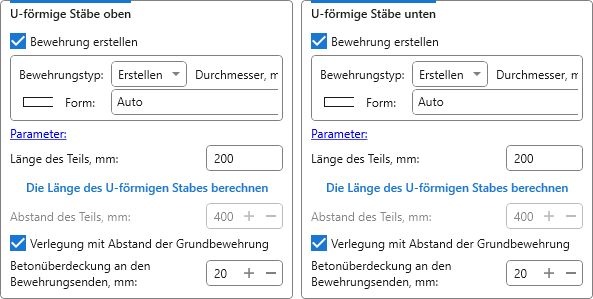

U-förmige Stäbe oben. U-förmige Stäbe unten
Die Einstellungen für die Erstellung U-förmiger Stäbe werden getrennt für die obere und die untere Seite der Öffnung festgelegt:

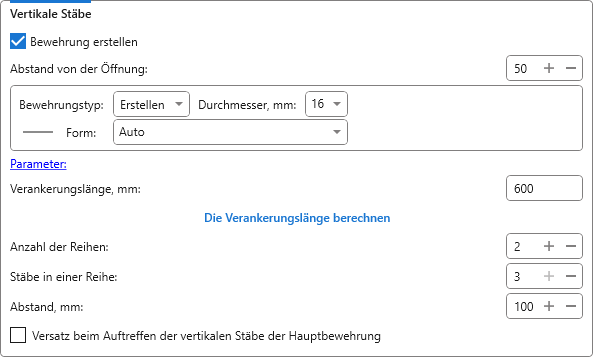

Vertikale Stäbe
Es können bis zu drei Reihen vertikaler Stäbe festgelegt werden (in jeder Reihe 2 oder 3 Stäbe „entlang“ der Öffnung).
Bügel vertikal
Damit seitlich der Öffnung Bügel erstellt werden können, muss in der vorherigen Einstellungsgruppe die Erstellung von mindestens zwei Reihen vertikaler Stäbe aktiviert sein.
U-förmige Stäbe vertikal

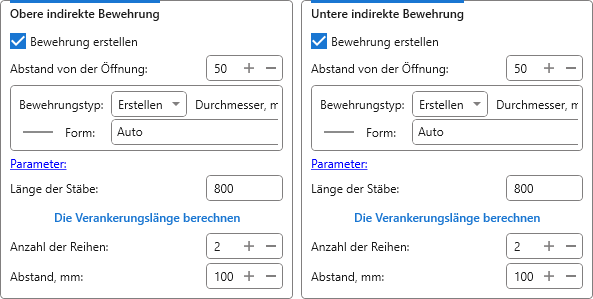

Obere indirekte Bewehrung. Untere indirekte Bewehrung
Die Einstellungen für die Erstellung der indirekten Bewehrung werden getrennt für die obere und die untere Seite der Öffnung festgelegt:
Die indirekte Bewehrung wird in einem Winkel von 45 Grad zu den äußeren Ecken der Öffnung ausgeführt. Bei der Berechnung der Verankerungslänge wird die Stablänge als zwei Verankerungslängen angesetzt.
ÜBERSTÄNDE AUS UNTERLIEGENDEN DECKEN
Bei der Auswahl von Wänden bestimmt das Plugin automatisch die unterliegenden Decken, einschließlich der in verknüpften Dateien befindlichen Decken. In den Eigenschaften der unterliegenden Decke muss die Eigenschaft Tragende Konstruktionen aktiviert sein.

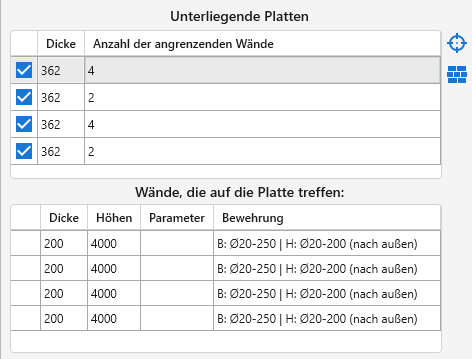

In diesem Bereich befindet sich eine Liste der Decken mit Angabe der Deckendicke und der Anzahl der mit ihr in Kontakt stehenden Wände. Für jede Decke in der Liste ist standardmäßig ein Kontrollkästchen gesetzt, das bedeutet, dass für diese Decke eine Bewehrung ausgeführt werden soll. Rechts neben der Liste befinden sich Schaltflächen, mit denen die in der Liste ausgewählte Decke im Modell angezeigt und die mit der in der Liste ausgewählten Decke in Kontakt stehenden Wände im Modell angezeigt werden können
.
Die untere Tabelle wird mit Gruppen von Wänden gefüllt, die mit der in der oberen Tabelle ausgewählten Decke in Kontakt stehen. Die Wände sind entsprechend den Gruppierungseinstellungen auf der Registerkarte Wände gruppiert.
Die Einstellungen werden für eine einzelne Decke festgelegt, die in der Deckenliste auf der linken Seite des Pluginfensters ausgewählt ist.

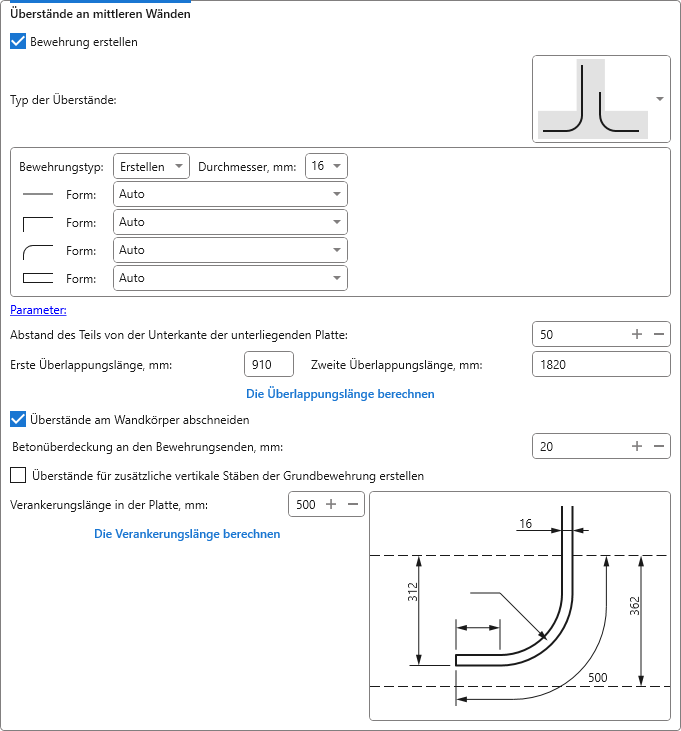

Überstände an mittleren Wänden
Der erforderliche Typ der Überstände wird aus der Dropdownliste ausgewählt. Für den gewählten Typ der Überstände müssen Parameter, Typ und Durchmesser des Bewehrungsstabes festgelegt, der Abstand des Details von der Unterseite der unterliegenden Decke angegeben sowie eine oder zwei Übergreifungslängen berechnet werden.
Die Option Überstände am Wandkörper abschneiden ermöglicht es, die Überstände in dem Fall, dass deren Länge die Höhe der darüberliegenden Wand überschreitet, an der Oberkante der Wand unter Berücksichtigung der angegebenen Betonüberdeckung an den Enden der Bewehrung abzuschneiden.
Außerdem können mit der entsprechenden Option Überstände entlang zusätzlicher vertikaler Stäbe der Grundbewehrung erstellen aktiviert werden.

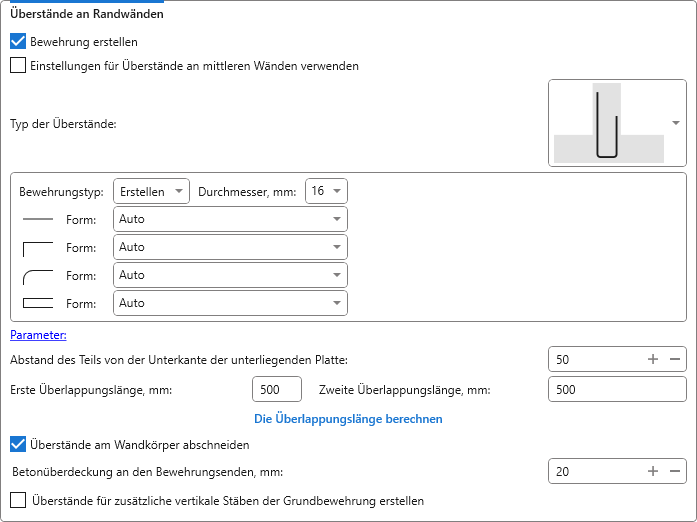

Überstände an Randwänden
Die Einstellungen für Randwände können von den Einstellungen für mittlere Wände abweichend festgelegt werden, indem das Kontrollkästchen der Option Einstellungen der Überstände an mittleren Wänden verwenden deaktiviert wird.
