Ersetzen von Blöcken

Aufrufoptionen

• ModPlus-Menü
• ModPlus-Palette
• AutoCAD-Menüband
• Befehlszeile: _mpBlkReplace

Symbol

Beschreibung

Das Plugin arbeitet in drei Modi: Ausgewählte ersetzen – ermöglicht das Ersetzen aller ausgewählten Blöcke durch einen angegebenen Block; Ähnliche ersetzen – ermöglicht das Ersetzen aller Vorkommen eines Blocks durch einen angegebenen Block; Objekte ersetzen – ermöglicht das Ersetzen ausgewählter Primitiven wie Kreis, Ellipse und Punkt durch einen angegebenen Block. Außerdem kann die Beschreibung des ersetzten Blocks aus der Zeichnungsdatenbank gelöscht werden – analog zum Befehl "Bereinigen" (_PURGE). Es stehen verschiedene Einstellungen zur Verfügung.

Verwendung

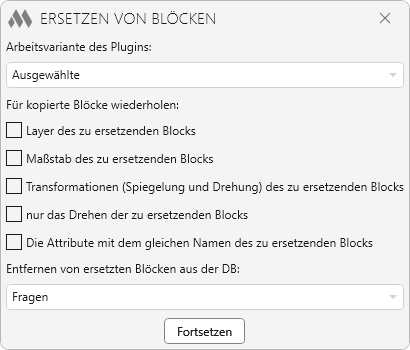

Nach dem Start des Plugins muss die Arbeitsweise des Plugins ausgewählt werden. Es stehen folgende Modi zur Verfügung:

• Ausgewählte — ermöglicht das Ersetzen aller ausgewählten Blöcke durch einen angegebenen Block
• Ähnliche — ermöglicht das Ersetzen aller Vorkommen eines Blocks durch einen angegebenen Block
• Objekte ersetzen — ermöglicht das Ersetzen ausgewählter Primitiven wie Kreis, Ellipse und Punkt durch einen angegebenen Block.

Im mittleren Bereich des Plugin-Fensters können die erforderlichen Einstellungen für den Blockaustausch aktiviert werden.

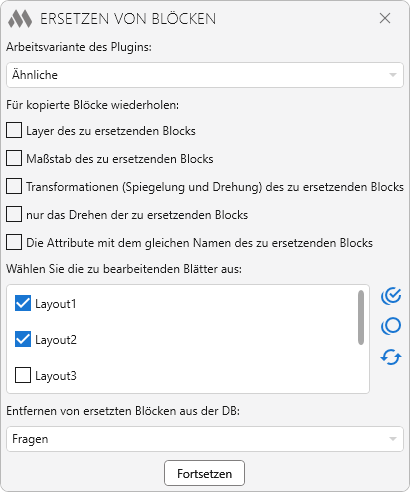

Für die Option Ähnliche müssen Sie angeben, auf welchen Plänen der Austausch erfolgen soll:

Anschließend muss eine Option für kopierte Blöcke wiederholen gewählt werden:

• Fragen — nach dem Ersetzen der Blöcke wird der folgende Befehl vorgeschlagen:

Wollen Sie die ersetzten Blöcke aus der Zeichnungsdatenbank entfernen? [Ja/Nein]: — Ja — löscht die Blockbeschreibungen aus der Zeichnungsdatenbank; Nein — beendet die Arbeit des Plugins.

• Automatisch löschen — die Beschreibungen der ersetzten Blöcke werden automatisch aus der Zeichnungsdatenbank entfernt, analog zum Befehl "Bereinigen" (_PURGE).
• Nicht löschen — die Beschreibungen der ersetzten Blöcke werden nicht aus der Zeichnungsdatenbank entfernt.

Fortsetzen — wechselt zur Auswahl des ersetzenden Blocks und der zu ersetzenden Objekte. Das Plugin verarbeitet auch bereits vor dem Start ausgewählte Objekte – der ersetzende Block kann vor dem Start des Plugins ausgewählt werden.

AUSGEWÄHLTE

Wählen Sie ein Ersatzblock: — Auswahl des Blocks, durch den die später ausgewählten Blöcke ersetzt werden.

Wählen Sie eine Anzahl von Blöcken, um sie zu ersetzen: — Auswahl eines oder mehrerer Blöcke. Der ersetzende Block kann in die Auswahl eingeschlossen sein.

ÄHNLICHE

Wählen Sie ein Ersatzblock: — Auswahl des Blocks, durch den die später ausgewählten Blöcke ersetzt werden.

Wählen Sie den zu ersetzenden Block aus: — Auswahl eines Blocks, dessen alle Vorkommen ersetzt werden sollen.

PRIMITIVE ERSETZEN

Wählen Sie ein Ersatzblock: — Auswahl des Blocks, durch den die später ausgewählten Primitiven ersetzt werden.

Wählen Sie eine Anzahl von Objekten, um sie zu ersetzen: — Auswahl eines oder mehrerer Primitiven wie Kreis, Ellipse und Punkt.
