Zeichnungsreihenfolge nach Layer

Aufrufoptionen

• Schwebendes Menü oder Palette von ModPlus
• AutoCAD-Menüband
• Befehlszeile: _mpDrawOrderByLayer

Symbol

Verwendung

Das Plugin verarbeitet die im Fenster mit Kontrollkästchen markierten Layer und ändert die Zeichenreihenfolge entsprechend der Reihenfolge der markierten Layer. Es gibt einen „Auto-Modus“, der die Zeichenreihenfolge von Objekten auf einer der beiden angegebenen Layer beim Erstellen oder Bearbeiten automatisch ändert.

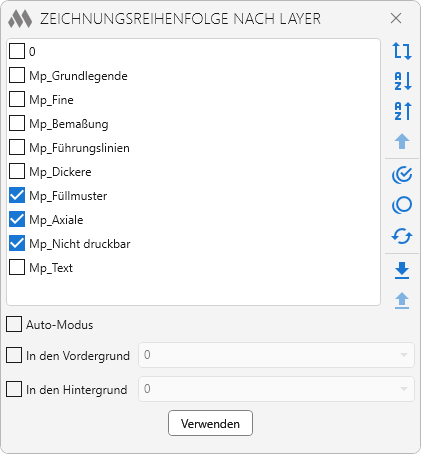

Zeichenreihenfolge nach Layer ändern

Geben Sie in der Layerliste die Layer an, die verarbeitet werden sollen. Ordnen Sie sie in der gewünschten Reihenfolge an und klicken Sie auf Verwenden. Zur Verwaltung der Liste stehen folgende Elemente zur Verfügung:

– Liste umkehren
– Liste aufsteigend sortieren
– Liste absteigend sortieren
– ausgewählten Layer an den Anfang der Liste verschieben

– alle Layer auswählen
– Auswahl aufheben
– Auswahl umkehren

– aktuelle Layerreihenfolge in der Zeichnung speichern
– gespeicherte Layerreihenfolge in der aktuellen Zeichnung laden und anwenden. Layer, die nach dem Speichern hinzugefügt wurden, werden ans Ende der Liste verschoben

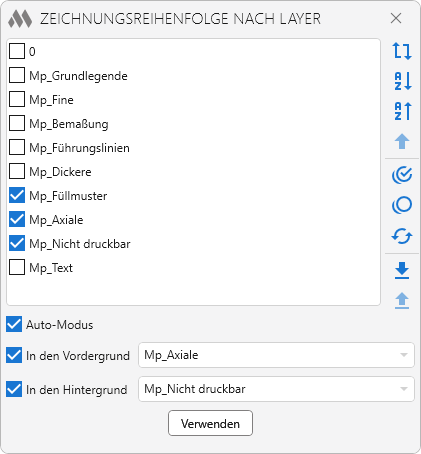

Auto-Modus – automatische Positionierung von Objekten auf dem Layer

Diese Funktion ermöglicht es, Objekte auf den angegebenen Layern zu überwachen und sie entweder vor oder hinter anderen Objekten zu verschieben.

Verwenden – Änderungen übernehmen und das Plugin-Fenster schließen
