Multi-Spiegelung

Aufrufoptionen

• ModPlus-Menü
• ModPlus-Palette
• AutoCAD-Menüband
• Befehlszeile: _mpMultiMirror

Symbol

Beschreibung

Jedes ausgewählte Objekt wird vertikal oder horizontal relativ zu einer Linie gespiegelt, die durch den angegebenen Punkt verläuft – unten links, unten rechts, oben links, oben rechts oder zentriert. Der Punkt wird anhand des das Objekt umschreibenden Rechtecks bestimmt.

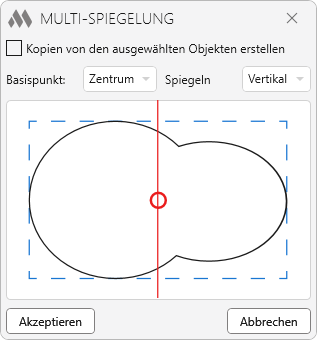

Verwendung

Wählen Sie Objekte aus – Auswahl der Objekte.

Kopien von den ausgewählten Objekte erstellen – bei aktivierter Option werden Kopien der ausgewählten Objekte gespiegelt.

Basispunkt: – Auswahl des Basispunkts in der Dropdown-Liste, durch den die Spiegelachse verläuft (in der Abbildung rot dargestellt), 9 Positionen verfügbar.

Spiegeln – Auswahl der Ausrichtung der Spiegelachse (Horizontal/Vertikal).
