Das Plugin ermöglicht das Einfügen von Schriftfeldern (als AutoCAD-Tabellen) in eine Zeichnung gemäß den normativen Dokumenten, mit Unterstützung für Felder
Aufrufvarianten
- ModPlus-Menü
- ModPlus-Palette
- AutoCAD-Menüband
- Befehlszeile: _mpStamps; _mpStampFields
Symbol
Beschreibung
Die Verwendung des Plugins "Felder" ermöglicht das Hinzufügen zusätzlicher Werte in das Dokument, die als Felder in den Stempel eingefügt werden können. Dadurch lassen sich die Werte im Stempel in allen Stempeln des Dokuments gleichzeitig ändern.

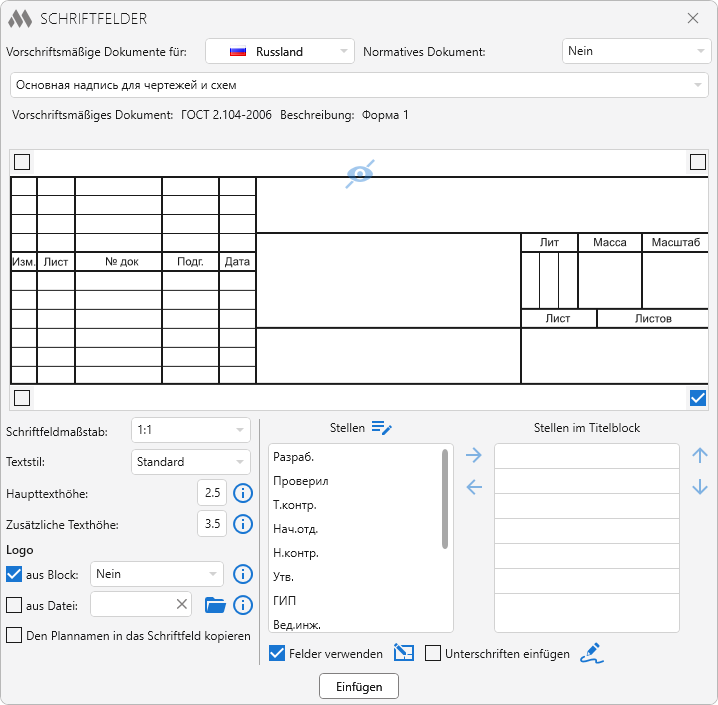

Verwendung
Vorschriftsmäßige Dokumente für: – Dropdown zur Auswahl des Landes, nach dessen Normen die Listen der Stempel und Normdokumente gefüllt werden.
Entnahme in Übereinstimmung mit dem vorschriftsmäßigem Dokument – Dropdown zur Auswahl des Normdokuments, nach dem die Stempelauswahl gefüllt wird.
Vorschriftsmäßiges Dokument – Feld, das den Namen des Normdokuments anzeigt, das den gewählten Stempel enthält.
Beschreibung – enthält die Beschreibung der Position des Stempels im Normdokument.
Darunter befindet sich ein Vorschau-Bereich für den gewählten Stempel. Das Bild kann mit dem Mausrad vergrößert, mit gedrückter linker Maustaste verschoben und mit der rechten Maustaste in den Bereich eingepasst werden. In den Ecken befinden sich Optionsfelder, die den Bezugspunkt des Stempels beim Einfügen in die Zeichnung bestimmen.
Die Gruppe Stempel-Einstellungen enthält folgende Parameter:
Schriftfeldmaßstab – Dropdown mit den im Zeichnungsdokument vorhandenen Annotations-Skalen.
Textstil – Dropdown mit allen Textstilen der Zeichnung. Der Textstil wird auf den gesamten Stempel angewendet.
Haupttexthöhe – Texthöhe, die nach dem Einfügen für alle Zellen des Stempels gesetzt wird. Standardmäßig 2,5, entsprechend ЕСКД GOST 2.304-81 "Zeichenschriften".
Zusätzliche Texthöhe – Texthöhe, die nach dem Einfügen in bestimmten Zellen des Stempels ("Blatt", "Phase" usw.) gesetzt wird. Standardmäßig 3,5, entsprechend ЕСКД GOST 2.304-81.
Logo aus Block – fügt dem Stempel das Logo aus dem angegebenen Block hinzu, das in der aktuellen Zeichnung definiert ist.
Logo aus Datei – fügt die angegebene DWG-Datei als Block in die aktuelle Zeichnung ein und verwendet diesen Block als Logo im Stempel. Der Dateiname wird als Blockname genutzt. Falls die Zeichnung bereits einen Block mit diesem Namen enthält, wird der Block aus der Zeichnung verwendet.
Stelleen – Liste verfügbarer Funktionen/Positionen.
– öffnet den Dialog zur Bearbeitung benutzerdefinierter Funktionen (siehe unten).
Stellen im Schriftfeld – die in den ausgewählten Stempel eingefügten Funktionen.
– verschiebt die ausgewählte Funktion aus der verfügbaren Liste in die Liste der im Stempel hinzugefügten Funktionen.
– verschiebt die ausgewählte Funktion aus der hinzugefügten Liste zurück in die verfügbare Liste.
– verschiebt die ausgewählte Funktion in der hinzugefügten Liste eine Position nach oben.
– verschiebt die ausgewählte Funktion in der hinzugefügten Liste eine Position nach unten.

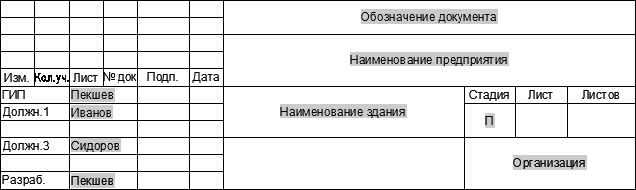

Felder verwenden – fügt dem Stempel (falls unterstützt) Werte als Felder hinzu. Zur Feldkonfiguration verwenden Sie das Plugin Felder (siehe unten).
Unterschriften einfügen – fügt Signaturblöcke in den Stempel ein. Zur Konfiguration der Signaturen verwenden Sie das Plugin Unterschriften (siehe unten).
– startet das Plugin Felder.
– startet das Plugin Signaturen.

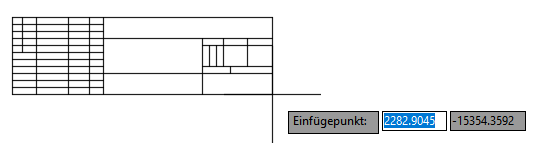

Einfügen – wechselt zu AutoCAD, um den Einfügepunkt des Stempels zu wählen:
Einfügepunkt: – Einfügepunkt angeben.
Plugin Felder (_mpStampFields)
Das Plugin Felder ist ein AutoCAD-Plugin und kann wie jedes andere Plugin über die Befehlszeile aufgerufen werden: _mpStampFields

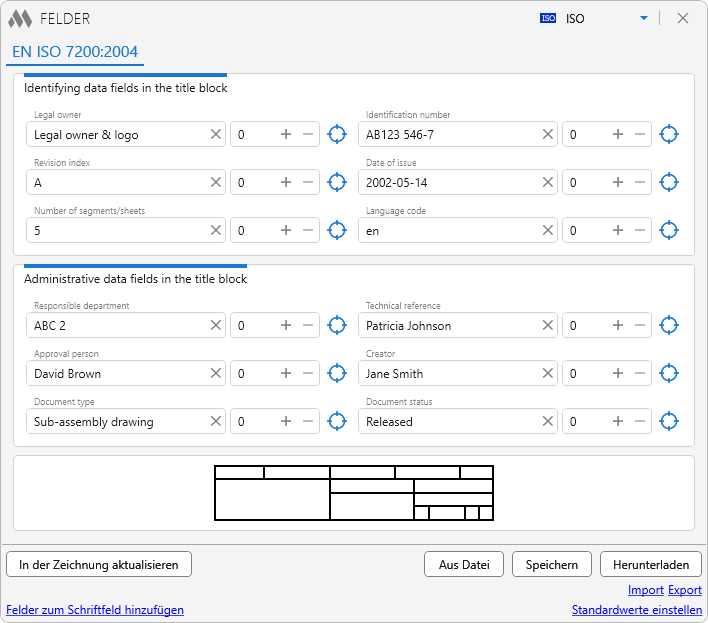

In der oberen rechten Ecke des Fensters befindet sich eine Dropdown-Liste zur Auswahl des Landes, dessen Normen beim Ausfüllen der Felder verwendet werden sollen.
Unabhängig vom Land werden die Felder im Zeichnungsdokument mit den gleichen Schlüsseln erstellt. Das heißt, in einer Zeichnung können Felder nur nach den Normen eines einzigen Landes hinzugefügt werden.
Das Hauptfenster des Plugins enthält mehrere Registerkarten – eine zum Ausfüllen von Nachnamen und Registerkarten zum Ausfüllen der Stempelfelder gemäß GOST/DSTU/STB.
Die Registerkarte Familiennamen enthält zwei Unterregister:

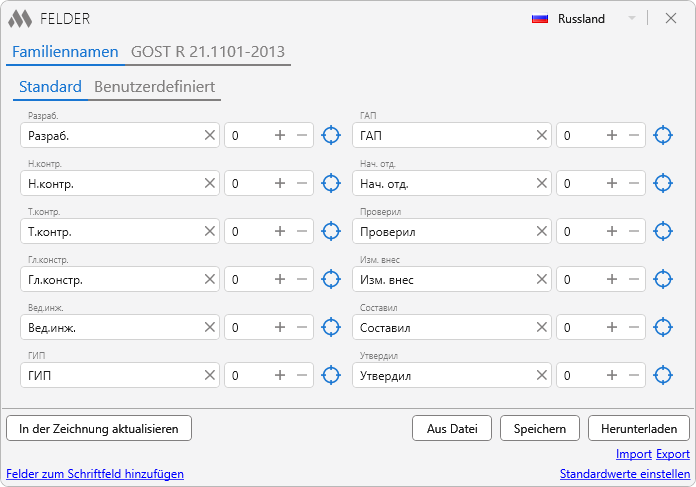

Standard – enthält Textfelder, in die die Nachnamen entsprechend der Funktion eingetragen werden (Funktionen gemäß GOST/DSTU/STB):

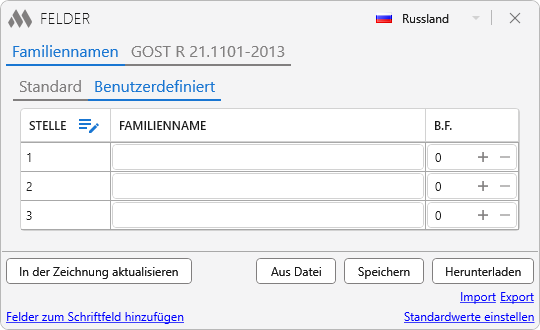

Benutzerdefiniert – enthält Textfelder, in die die Nachnamen entsprechend benutzerdefinierter Funktionen eingetragen werden:
– öffnet den Dialog zum Bearbeiten benutzerdefinierter Funktionen (siehe unten).

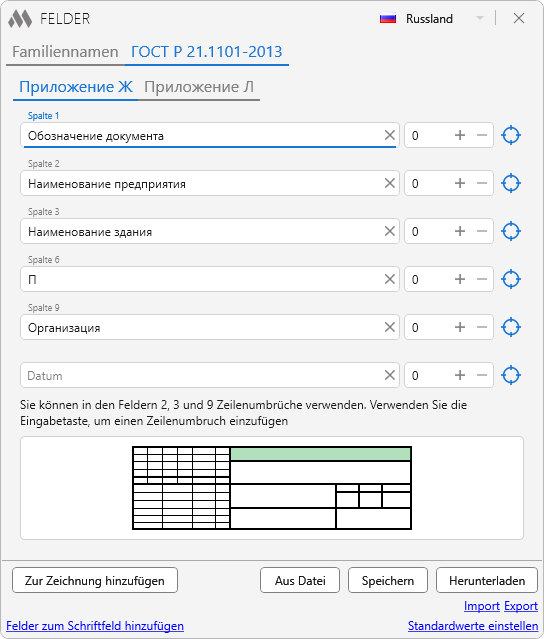

Die Registerkarten GOST/DSTU/STB ... (der Name ändert sich je nach gewähltem Land) enthalten die Stempelfelder gemäß GOST/DSTU/STB. Sie können interne Tabs enthalten, die den Ort der Felder in der Norm angeben. Beim Überfahren eines Feldes mit dem Mauszeiger erscheint ein Tooltip mit der Beschreibung des Feldes gemäß GOST/DSTU/STB.
In Zeichnung aktualisieren – fügt die ausgefüllten Textfelder als zusätzliche Zeichen-Eigenschaften in das aktive AutoCAD-Dokument ein.
Felder zum Schriftfeld hinzufügen – wechselt zu AutoCAD, um einen Stempel zu wählen.
Wählen Sie ein Schriftfeld aus: – Stempel auswählen.
Speichern – speichert die eingegebenen Werte in einer Einstellungsdatei, um sie später in einer anderen Zeichnung laden zu können.
Herunterladen – lädt zuvor gespeicherte Werte.
Import – exportiert die ausgefüllten Feldwerte in eine XML-Datei.
Export – füllt die Feldwerte aus der angegebenen XML-Datei.
Standardwerte einsterllen – lädt die Standardwerte.
 |
– neue Zeile zur Liste hinzufügen. |
 |
– die ausgewählte Zeile aus der Liste entfernen. |
Das Plugin Signaturen ist ein AutoCAD-Plugin und kann über die Befehlszeile aufgerufen werden: _mpSignatures.
Das Plugin unterstützt Vorauswahl: Wird vor dem Start eine Tabelle (Stempel) ausgewählt, werden die Unterschriften in diese Tabelle eingefügt.
Das Plugin fügt den Unterschriftenblock in die linke untere Ecke der Zelle ein, die rechts neben der Zelle mit dem Nachnamen liegt. Das Plugin arbeitet auf Basis des Tabelleninhalts und ist nicht ausschließlich an ModPlus-Tabellen (Stempel) gebunden. Die Tabellenskalierung wird nicht berücksichtigt!
Der Unterschriftenblock wird über der Tabelle (Stempel) an den Koordinaten der Zelle eingefügt und ist nicht mit der Tabelle verknüpft.

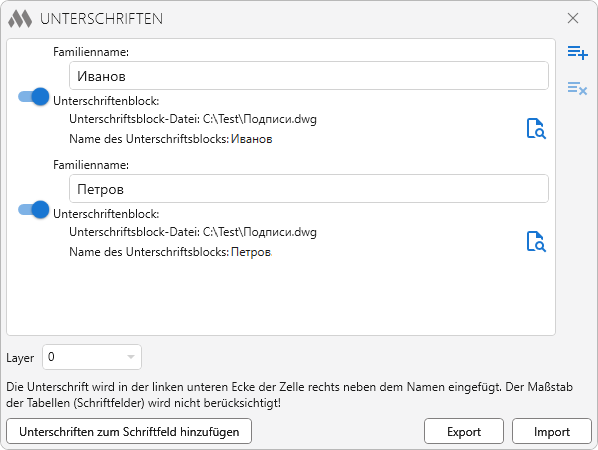

Das Plugin-Fenster besteht aus einer Liste von Positionen, die das Verhältnis von Nachname zu eingefügtem Unterschriftenblock bestimmen. Positionen können deaktiviert werden, ohne sie aus der Liste zu löschen.
In der kostenlosen Version des Plugins sind nur drei Positionen verfügbar.
Im Dropdown kann die Layer gewählt werden, in der die Signaturen platziert werden.
Unterschriften zum Schriftfeld hinzufügen – schließt das Plugin-Fenster und wechselt zur Auswahl des Stempels zum Einfügen der Signaturen.
Export – exportiert die Positionsliste in eine XML-Datei.
Import – importiert die Positionsliste aus einer XML-Datei. Löscht die aktuelle Liste!
