Verwendung
Das Plugin dient zur automatischen Erstellung und Aktualisierung von Wohnungsplänen. Wohnungen werden durch Gruppierung von Räumen anhand eines gemeinsamen Identifikators bestimmt. Anschließend wird für jede Wohnung ein eigener Grundriss mit einer Ansichtsgrenze entlang des äußeren Wandkonturs erstellt.

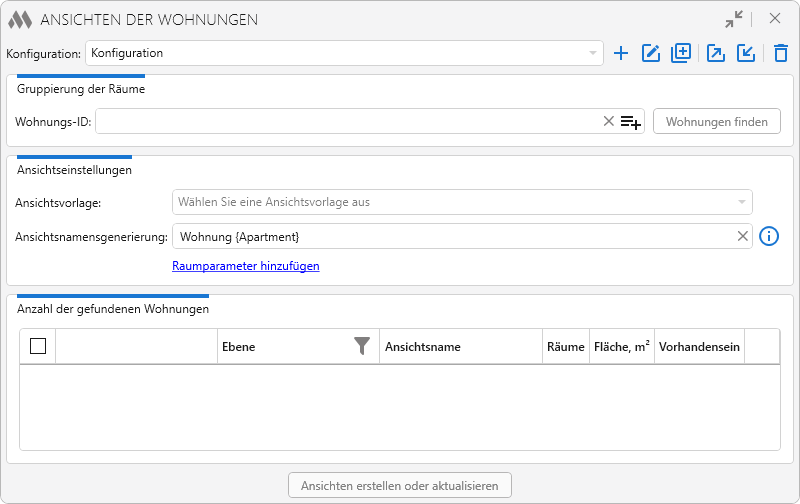

Im oberen Bereich des Pluginfensters befindet sich die Dropdown-Liste der Konfigurationen. Mit den Schaltflächen rechts daneben können Sie eine neue Konfiguration erstellen
, umbenennen
, duplizieren
, exportieren
, importieren
oder die aktuelle Konfiguration löschen
.
Zum Gruppieren von Räumen zu Wohnungen muss der Wohnungs-ID festgelegt werden – der Raumparameter, anhand dessen Räume zu einer Wohnung zusammengefasst werden.
Die Schaltfläche Wohnungen finden durchsucht die Räume, gruppiert sie nach dem ausgewählten Identifikator und erstellt im unteren Bereich des Pluginfensters eine Liste der gefundenen Wohnungen.
Ansichtsvorlage – legt die Vorlage fest, die auf alle erstellten Ansichten angewendet wird.
Ansichtsnamensgenerierung – ermöglicht das Festlegen einer Namensvorlage für die erstellten Ansichten. Bei der Namensbildung können beliebiger Text, Werte von Raumparametern sowie der Ausdruck {Apartment} verwendet werden, um den Wert des im Feld Wohnungs-ID ausgewählten Parameters einzufügen.
Raumparameter hinzufügen – öffnet das Fenster zur Auswahl eines Raumparameters, um ihn der Namensvorlage hinzuzufügen. Der Parameterwert wird aus dem ersten Raum der Wohnung übernommen.

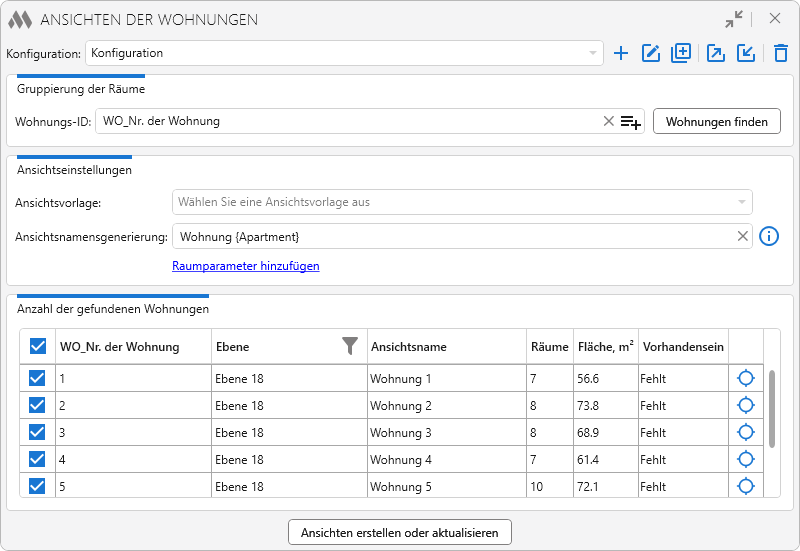

Nach Abschluss der Suche wird der untere Bereich des Fensters mit der Liste der gefundenen Wohnungen gefüllt.
Für jede Wohnung werden folgende Informationen angezeigt:
- Wert des Wohnungs-ID
- Die Ebene, auf der sich die Wohnung befindet, mit der Möglichkeit, die Liste nach Ebenen zu filtern
- Name der zu erstellenden Ansicht
- Anzahl der Räume in der Wohnung
- Gesamtfläche der Räume der Wohnung
- Status, ob bereits eine Wohnungsansicht vorhanden ist, mit der Möglichkeit, den Grundriss zu öffnen
- Schaltfläche zum Hervorheben der Räume der Wohnung im Grundriss.
Das Kontrollkästchen in der ersten Spalte ermöglicht die Auswahl der Wohnungen, für die Ansichten erstellt oder aktualisiert werden sollen.

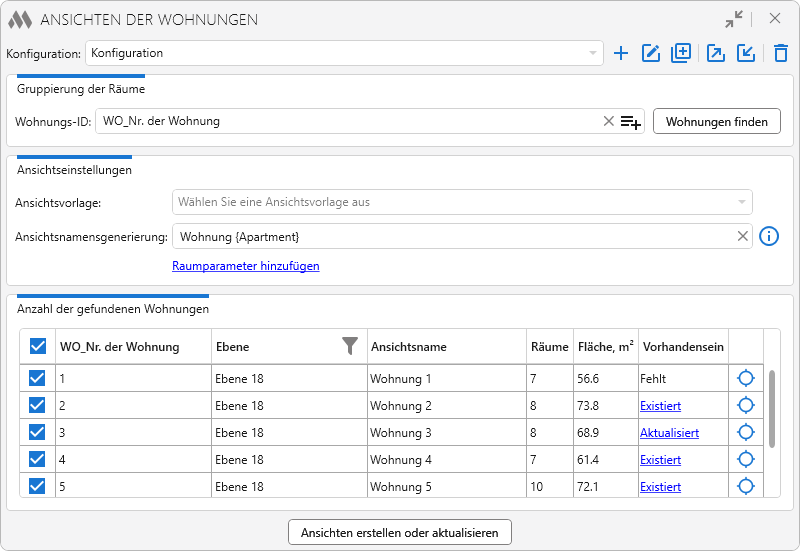

Ansichten erstellen oder aktualisieren – erstellt neue Wohnungspläne oder aktualisiert bereits vorhandene. Bei der Aktualisierung werden gleichzeitig die Ansichtsgrenze, der Ansichtsname sowie die zugewiesene Ansichtsvorlage entsprechend den aktuellen Konfigurationseinstellungen aktualisiert.
