Symbol

Beschreibung

Stapelweises Kopieren der ausgewählten Elemente aus dem aktuellen Dokument in die angegebenen geöffneten Dokumente

Verwendung

Für die Verwendung des Plugins müssen mindestens zwei Dokumente geöffnet sein.

Elemente

Diese Registerkarte dient zum Kopieren von Typen, Familien und anderen Elementen aus dem aktuellen oder einem verknüpften Dokument in ausgewählte geöffnete Dokumente.

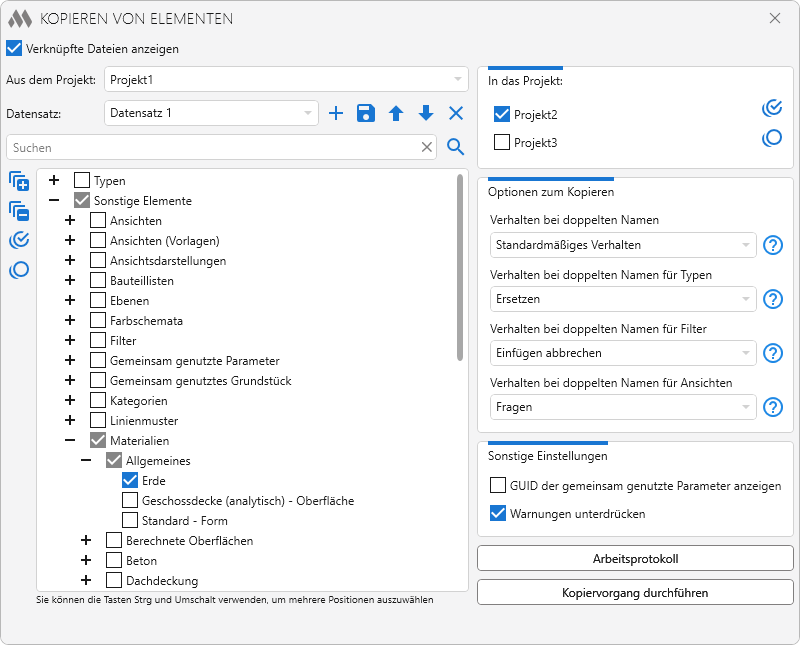

Das Plugin-Fenster ist in zwei Hauptbereiche unterteilt. Auf der linken Seite wird das Quelldokument angegeben, aus dem kopiert wird, sowie eine Liste der zum Kopieren verfügbaren Elemente angezeigt. Die Elemente sind nach Kategorien gruppiert und in einer Baumstruktur dargestellt. Zur komfortablen Navigation steht ein Suchfeld zur Verfügung, mit dem benötigte Elemente schnell gefunden werden können.

Bei aktivierter Option Verknüpfte Dateien anzeigen werden der Liste der Quelldokumente die verknüpften Dateien der geöffneten Projekte hinzugefügt.

Mithilfe der Option Sets können Voreinstellungen für das wiederholte Kopieren von Elementen gespeichert und verwendet werden. Um ein Set zu erstellen, müssen die zu kopierenden Elemente im Baum ausgewählt und mit der Schaltfläche als neues Set gespeichert werden, wobei im geöffneten Fenster ein Name vergeben wird. Um Änderungen im aktuellen Set zu speichern oder das aktuelle Set zu löschen, können die Schaltflächen bzw. verwendet werden. Sets können außerdem exportiert und zuvor exportierte Sets importiert werden.

Links neben der Elementliste befinden sich Schaltflächen, mit denen:

— alle Elemente in der Liste erweitert werden.
— alle Elemente in der Liste reduziert werden.
— alle sichtbaren Elemente ausgewählt werden.
— die Auswahl aller sichtbaren Elemente aufgehoben wird.

Im rechten Bereich des Fensters wird eine Liste der geöffneten Dokumente angezeigt, in die die ausgewählten Elemente kopiert werden können. Daneben befinden sich Schaltflächen zum schnellen Auswählen aller Dokumente oder zum Aufheben der Auswahl aller ausgewählten . Darunter werden die Verhaltensparameter bei Namensgleichheit begleitender Elemente, Typen, Filter oder Ansichten festgelegt. Für jeden Parameter ist eine ausführliche Beschreibung verfügbar, die beim Überfahren des Hilfesymbols angezeigt wird.

Unterhalb befinden sich zusätzliche Optionen:

• GUIDs gemeinsamer Parameter anzeigen — zeigt die GUIDs gemeinsamer Parameter in der Elementliste an
• Warnungen unterdrücken — unterdrückt bei aktivierter Option Revit-Warnungen, die während des Kopiervorgangs auftreten.

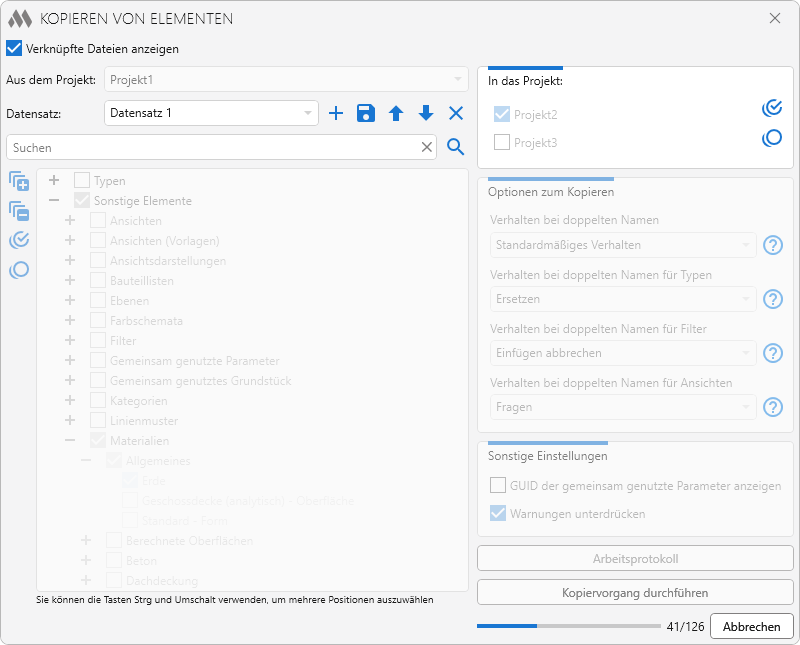

Kopiervorgang starten — startet den Kopiervorgang der ausgewählten Elemente in die ausgewählten Dokumente.

Nach Abschluss des Kopiervorgangs wird ein Fenster mit den Ergebnissen der Ausführung geöffnet:

Modellelemente

Diese Registerkarte dient zum Kopieren von Modellelementen aus dem aktuellen Dokument oder aus verknüpften Dateien in ausgewählte geöffnete Dokumente.

Im linken Bereich des Plugin-Fensters wird eine Liste der Elemente des Quellmodells angezeigt, die zum Kopieren verfügbar sind. Die Elemente sind nach Kategorien gruppiert. Für jedes Element werden, sofern vorhanden, zusätzlich der Typ und die Koordinaten des Startpunkts angezeigt.

Die Kopierparameter und zusätzlichen Einstellungen entsprechen vollständig den Einstellungen der Registerkarte Elemente.

In Modell ausgewählt — diese Schaltfläche ist beim Kopieren aus einem geöffneten Dokument verfügbar. Sie ermöglicht es, im Modell zuvor vom Benutzer ausgewählte Elemente automatisch in der Liste zu markieren.

Aus Verknüpfung auswählen — diese Schaltfläche ist beim Kopieren aus einer verknüpften Datei verfügbar. Sie ermöglicht es, Elemente direkt im verknüpften Dokument für das Kopieren auszuwählen.

Kopiervorgang starten — startet den Kopiervorgang der ausgewählten Modellelemente in die ausgewählten Dokumente. Nach Abschluss des Kopiervorgangs wird ein Fenster mit den Ergebnissen der Ausführung geöffnet:
