Schriftart ersetzen

SYMBOL

VERWENDUNG

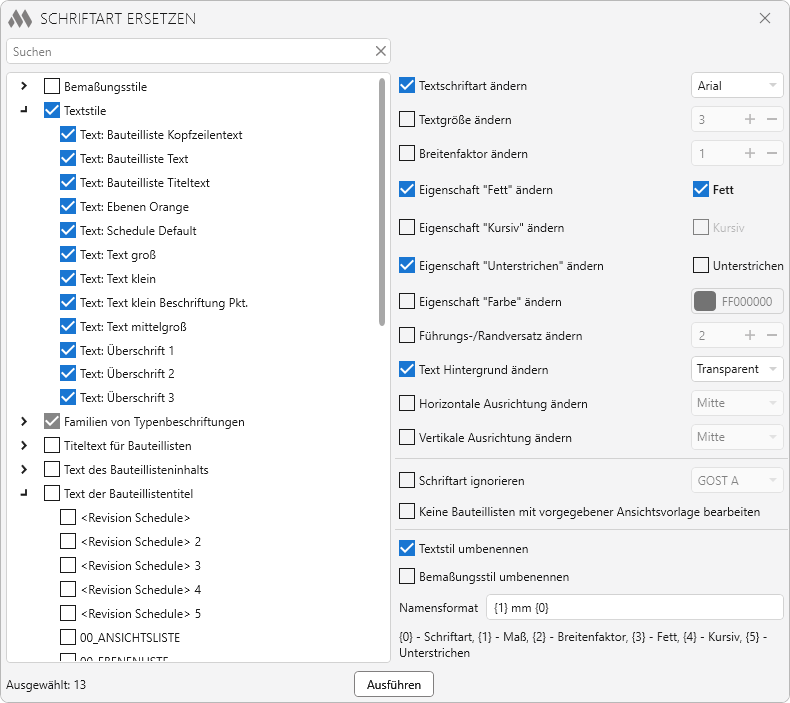

Das Fenster des Plugins besteht aus zwei Teilen.

Der linke Teil des Fensters enthält eine Baumstruktur mit Gruppen von Stilen und Elementen des aktuellen Projekts (Familien), in denen Texteigenschaften geändert werden können.

Beim Start des Plugins im Projekt werden folgende Gruppen angezeigt:

• Bemaßungsstile
• Textstile
• Familien von Typenbeschriftungen. Familien werden rekursiv verarbeitet – in verschachtelten nicht geteilten Familien von Typenbeschriftungen werden die Texteigenschaften ebenfalls geändert.
• Titeltext für Bauteillisten – Überschreiben der Texteigenschaften des Titels der ausgewählten Bauteillisten.
• Text des Bauteillisteninhalts – Überschreiben der Texteigenschaften des Inhalts der ausgewählten Bauteillisten.
• Text der Bauteillistentitel – Überschreiben der Texteigenschaften der Kopfzeilen der ausgewählten Bauteillisten.

Beim Start des Plugins in einer Familie werden folgende Gruppen angezeigt:

• Bemaßungsstile
• Textstile
• Typen von Beschriftungstags
• Familien von Typenbeschriftungen

Texteigenschaften können sowohl stapelweise im gesamten Modell durch Markieren aller Gruppen als auch für einzelne Stile, Familien und Spezifikationen geändert werden.

Das Feld für die schnelle Suche ohne Berücksichtigung der Groß- und Kleinschreibung erleichtert das Auffinden der gewünschten Stile, Familien und Spezifikationen.

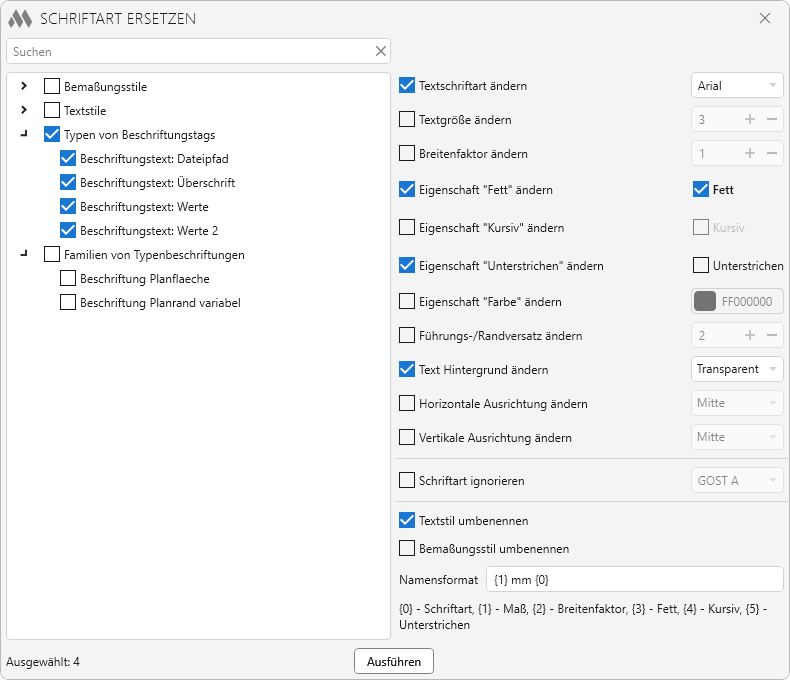

Im rechten Teil des Plugin-Fensters befinden sich die Einstellungen der Texteigenschaften:

Textschriftart ändern – Ersetzen der Textschriftart durch eine aus der Dropdown-Liste gewählte Schriftart.

Textgröße ändern – Ändern der Textgröße auf den im Feld angegebenen Wert.

Breitenfaktor ändern – Ändern des Breitenfaktors des Textes auf den im Feld angegebenen Wert.

Eigenschaft „Fett“ ändern – Ein- oder Ausschalten der Eigenschaft „Fett“. Zum Aktivieren das Kontrollkästchen vor der Option Fett markieren, zum Deaktivieren das Kontrollkästchen entfernen.

Eigenschaft „Kursiv“ ändern – Ein- oder Ausschalten der Eigenschaft „Kursiv“. Zum Aktivieren das Kontrollkästchen vor der Option Kursiv markieren, zum Deaktivieren das Kontrollkästchen entfernen.

Eigenschaft „Unterstrichen“ ändern – Ein- oder Ausschalten der Eigenschaft „Unterstrichen“. Zum Aktivieren das Kontrollkästchen vor der Option Unterstrichen markieren, zum Deaktivieren das Kontrollkästchen entfernen.

Eigenschaft „Farbe“ ändern – Ändern der Textfarbe auf die in der Farbpalette gewählte Farbe.

Führungs-/Randversatz ändern – Ändern des Versatzes der Führungs-/Randversatz auf den im Feld angegebenen Wert.

Text-Hintergrund ändern – Ändern des Text-Hintergrunds auf die aus der Dropdown-Liste gewählte Option.

Horizontale Ausrichtung ändern – Ändern der horizontalen Ausrichtung auf die aus der Dropdown-Liste gewählte Option.

Vertikale Ausrichtung ändern – Ändern der vertikalen Ausrichtung auf die aus der Dropdown-Liste gewählte Option.

Darunter befinden sich zusätzliche Einstellungen des Plugins:

Schriftart ignorieren – Auf Objekte mit der angegebenen Schriftart werden keine Änderungen angewendet.

Textstil umbenennen – Wenn diese Option aktiviert ist, wird der Name des markierten Textstils entsprechend der im Feld Namensformat angegebenen Maske geändert. Außerdem werden die Typen der Markenbeschriftungen für die markierten Familien von Beschriftungsanmerkungen (beim Start im Projekt) und die markierten Typen der Markenbeschriftungen (beim Start in der Familie) umbenannt.

Bemaßungsstil umbenennen – Wenn diese Option aktiviert ist, wird der Name des markierten Bemaßungsstils entsprechend der im Feld Namensformat angegebenen Maske geändert.

Die Umbenennung von Bemaßungs- und Textstilen kann ohne Änderung der Texteigenschaften entsprechend den aktuellen Eigenschaften erfolgen.

Im Feld Namensformat muss die Formatierung des Stilnamens mit Platzhaltern angegeben werden. Im Feld können die folgenden Texteigenschaften verwendet werden: {0} – Schriftart, {1} – Maß, {2} – Breitenfaktor, {3} – Eigenschaft „Fett“, {4} – Eigenschaft „Kursiv“, {5} – Eigenschaft „Unterstrichen“. Wenn beispielsweise der Wert „{1} mm {0}_{3}“ eingegeben wird, sieht das Ergebnis wie folgt aus: „3 mm Arial_F“.

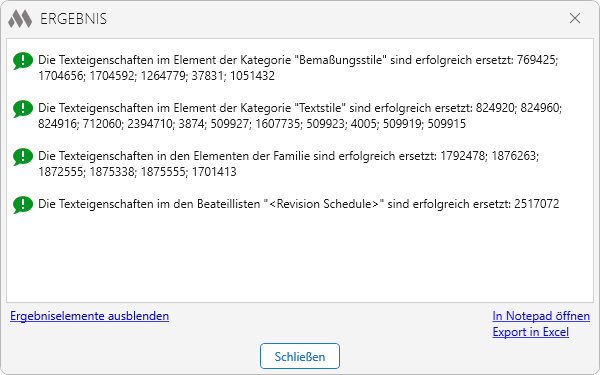

Die Schaltfläche Ausführen startet den Prozess der Ersetzung der angegebenen Texteigenschaften in den markierten Stilen, Familien und Bauteillisten. Nach Ausführung des Befehls erscheint ein Ergebnisfenster:
