Elemente ohne Beschriftung

4119

Elemente ohne Beschriftung

Dies ist ein kostenloses Plugin!

  • Erkennung der Elemente ohne Beschriftung

    SYMBOL

    32x32px 16x16px dark 32x32px dark 16x16px

    VERWENDUNG

    1

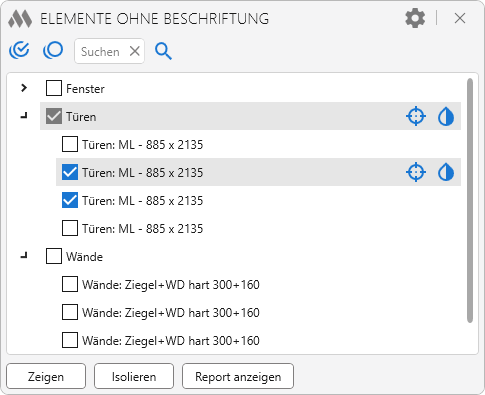

    Das Fenster des Plugins wird mit einer Liste von Elementen gefüllt, die in der aktuell aktiven Ansicht keine Beschriftungen haben.

    Gegenüber jeder Elementkategorie und jedem einzelnen Element in der Liste befinden sich Schaltflächen, die Folgendes ermöglichen:

    invert colors – die Grafik des Elements in der aktuellen Ansicht zu überschreiben. Die Schaltfläche ist inaktiv, wenn in den Plugin-Einstellungen die Optionen Linien färben und Flächen färben deaktiviert sind.

    invert colors off – die Grafiküberschreibungen des Elements in der aktuellen Ansicht zurückzusetzen.

    target – das Element hervorheben und im Bildschirmzentrum anzeigen.

    Im unteren Bereich des Plugin-Fensters befinden sich die folgenden Befehle:

    Anzeigen – die in der Liste markierten Elemente hervorheben und im Bildschirmzentrum anzeigen.

    Isolieren – alle in der Liste markierten Elemente isolieren.

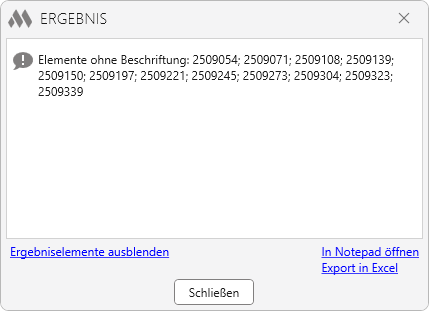

    Report ausgeben – ein Ergebnisfenster mit einer Liste der IDs der nicht beschrifteten Elemente öffnen, mit der Möglichkeit, die Daten nach Excel oder in ein Textdokument zu exportieren.

    2

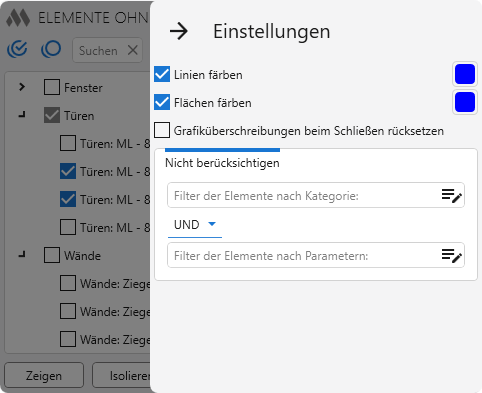

    Die allgemeinen Einstellungen des Plugins können mit cog (gray) in der oberen rechten Ecke des Fensters geöffnet werden:

    3

    Linien färben – beim Überschreiben der Grafik des Elements in der aktuellen Ansicht werden die Linien gemäß der angegebenen Farbe eingefärbt.

    Flächen färben – beim Überschreiben der Grafik des Elements in der aktuellen Ansicht werden die Flächen gemäß der angegebenen Farbe eingefärbt.

    Grafiküberschreibungen beim Schließen rücksetzen – diese Option ermöglicht es, die mit dem Plugin vorgenommenen Sichtbarkeitsüberschreibungen der Grafik beim Schließen des Plugin-Fensters zurückzusetzen.

    Darunter befindet sich der Elementfilter, der es ermöglicht, bestimmte Elemente gemäß den festgelegten Filterbedingungen nicht in die Liste aufzunehmen.

  • Änderungshistorie für
    Jahr

    2024 Jahr

    Revit: Elemente ohne Beschriftung 1.1.3.0 (05.11.2024)

    Improved
    Die Funktionalität des Plugins in Familien wurde eingeschränkt.

    Revit: Elemente ohne Beschriftung 1.1.2.0 (11.10.2024)

    Fix
    Fehler behoben, der auftrat, wenn in der Ansicht Markierungen von Räumen vorhanden waren, die sich in einer verknüpften Datei befanden.

    Revit: Elemente ohne Beschriftung 1.1.1.0 (28.08.2024)

    Improved
    Hinzufügen der Verarbeitung von Anmerkungen für mehrere Bewehrungsstäbe.
    Fix
    Behebung einiger Fehler.
