Использование

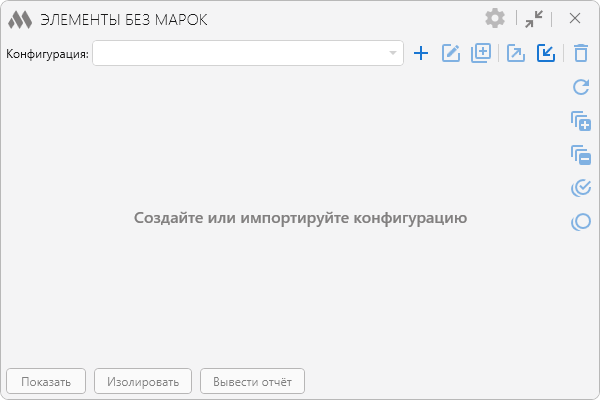

При первом запуске плагина необходимо создать конфигурацию :

Текущую конфигурацию можно переименовать , дублировать , экспортировать , импортировать  и удалить с помощью соответствующих кнопок.

Окно плагина заполняется списком элементов, у которых отсутствуют марки на текущем активном виде.

Справа от списка расположены кнопки, которые позволяют обновить список элементов , развернуть все группы элементов , свернуть все группы элементов , отметить все элементы в списке  и снять отметки со всех элементов

Напротив каждой категории элементов и отдельного элемента в списке расположены кнопки, позволяющие:

– переопределить графику элемента на текущем виде. Кнопка неактивна, если в настройках плагина сняты флажки в опциях Раскрашивать линии и Раскрашивать поверхности.
– сбросить переопределения графики элемента на текущем виде.
– выделить элемент и показать его в центре экрана.

В нижней части окна плагина располагаются следующие команды:

Показать – выделить отмеченные в списке элементы и показать их в центре экрана.

Изолировать – изолировать все отмеченные в списке элементы.

Вывести отчет – открыть окно результатов со списком ID элементов без марок, с возможностью экспорта в Excel или текстовый документ.

Общие настройки плагина можно открыть с помощью кнопки  в правом верхнем углу окна:

Раскрашивать линии – при переопределении графики элемента на текущем виде будет производится изменение цвета линий в соответствии заданным цветом.

Раскрашивать поверхности – при переопределении графики элемента на текущем виде будет производится изменение цвета поверхностей в соответствии заданным цветом.

Сбрасывать переопределения графики при закрытии – позволяет сбрасывать переопределения видимости графики элементов, заданные с помощью плагина, при закрытии окна плагина.

Игнорировать вложенные элементы – исключает из проверки вложенные элементы семейств.

Учитывать только – позволяет ограничить набор элементов, участвующих в проверке, с помощью фильтра элементов. В обработку попадут только элементы, соответствующие заданным условиям.

Инвертировать фильтр – инвертирует условия фильтрации. При включенной опции элементы, соответствующие заданным фильтрам, исключаются из обработки, а заголовок группы Учитывать только изменяется на Не учитывать.
