Synchronisierung von Ansichten

SYMBOL

VERWENDUNG

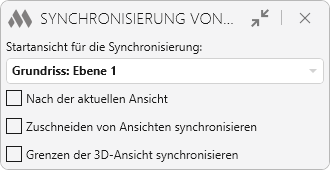

Das Plugin ist ein kleines Fenster, das über dem Revit-Fenster angeordnet wird:

In der Dropdown-Liste werden die geöffneten Ansichten des aktuellen Dokuments angezeigt, die für die Synchronisierung verfügbar sind. Die Liste ändert sich dynamisch beim Wechsel zwischen den Ansichten. Nachdem die Quellansicht für die Synchronisierung ausgewählt wurde, erfolgt beim Wechsel zu anderen Ansichten eine Synchronisierung mit der Quellansicht. Unter Synchronisierung versteht man die Einstellung der gleichen Koordinaten des Ansichtsrechtecks (sichtbarer Bereich). Bei 3D-Ansichten ändert sich auch die Ausrichtung der Ansicht.

Wenn der Modus Nach der aktuellen Ansicht aktiviert ist, arbeitet das Plugin zyklisch nach folgendem Algorithmus: Die aktive Ansicht wird zur Quellansicht für die Synchronisierung. Beim Wechsel zu einer neuen Ansicht erfolgt eine Synchronisierung der Ansicht mit der Quellansicht, und die neue aktive Ansicht wird zur Quellansicht für die Synchronisierung.

Wenn die Optionen Zuschneiden von Ansichten synchronisieren und Grenzen der 3D-Ansicht synchronisieren aktiviert sind, wird zusätzlich eine Synchronisierung der Ansichtsschnittgrenzen (für 2D-Ansichten) bzw. der 3D-Ansichtsgrenzen durchgeführt.

Das Plugin unterstützt die Verarbeitung von nicht gesperrten 3D-Ansichten, Grundrissen, Schnitten, Fassaden, Blättern, Zeichnungsansichten und Legenden. Für alle Ansichten außer 3D erfolgt die Synchronisierung nur bei Übereinstimmung der Blicklinie.
