Verwendung

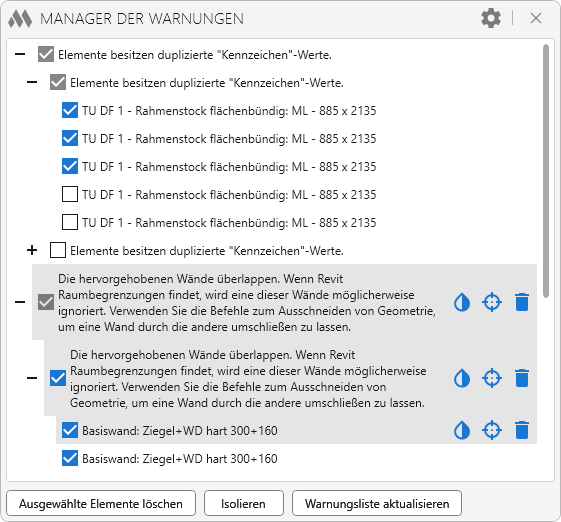

Das Plugin-Fenster wird mit der Liste der Warnungen des aktuellen Dokuments gefüllt. Gleiche Warnungen werden zu Gruppen zusammengefasst, die ein- und ausgeklappt werden können, um einzelne Warnungen und die damit verbundenen Elemente anzuzeigen.

Mit den Kontrollkästchen neben Warnungsgruppen, einzelnen Warnungen und Elementen können diese für Gruppenoperationen markiert werden.

Wenn Sie den Mauszeiger über eine Warnung oder ein Element bewegen, werden rechts die dafür verfügbaren Befehle angezeigt:

– überschreibt die Grafiken des Elements in der aktuellen Ansicht. Die Schaltfläche ist deaktiviert, wenn die aktuelle Ansicht keine Grafiküberschreibung unterstützt (z. B. in einer Bauteilliste) oder wenn in den Einstellungen die Optionen Linien färben und Flächen färben deaktiviert sind.

– setzt die Grafiküberschreibung des Elements in der aktuellen Ansicht zurück.

– wählt das Element aus und zeigt es in der Mitte des Bildschirms an.

– schließt eine Warnung oder Warnungsgruppe von der Verarbeitung aus. Danach werden die Warnungen aus der Warnungsliste entfernt und der Liste der ausgeschlossenen Warnungen in den Plugin-Einstellungen hinzugefügt.

– löscht das Element.

Im unteren Bereich des Plugin-Fensters befinden sich die folgenden Befehle:

Ausgewählte Elemente löschen – löscht alle in der Liste markierten Elemente.

Isolieren – erstellt eine 3D-Ansicht, in der alle in der Liste markierten Elemente isoliert werden.

Ausgewählte Elemente trennen – trennt die markierten Elemente, die mit der Warnung „Elemente sind verbunden, schneiden sich aber nicht“ verknüpft sind.

Warnungsliste aktualisieren – aktualisiert die Liste der Warnungen des aktuellen Dokuments.

Warnungsfilter

Der Warnungsfilter kann über die Schaltfläche in der oberen rechten Ecke des Plugin-Fensters geöffnet werden.

Im geöffneten Fenster werden die Warnungstypen des aktuellen Dokuments angezeigt. Mithilfe der Kontrollkästchen können Sie festlegen, welche Warnungen in der Hauptliste angezeigt werden sollen.

Alle prüfen – aktiviert die Kontrollkästchen für alle Warnungen.

Alle abwählen – deaktiviert die Kontrollkästchen für alle Warnungen.

Filtern – wendet den angegebenen Filter auf die Warnungsliste an.

Einstellungen

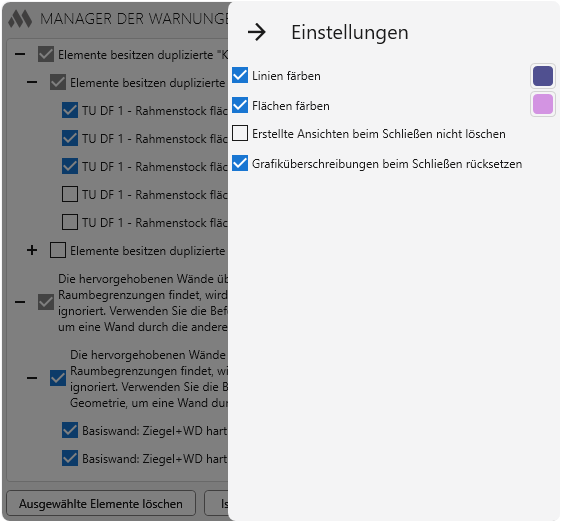

Die allgemeinen Einstellungen des Plugins können über das Symbol in der oberen rechten Ecke des Fensters geöffnet werden:

Linien färben – ändert beim Überschreiben der Grafiken eines Elements in der aktuellen Ansicht die Farbe seiner Linien in die rechts angegebene Farbe.

Flächen färben – ändert beim Überschreiben der Grafiken eines Elements in der aktuellen Ansicht die Farbe seiner Flächen in die rechts angegebene Farbe.

Erstellte Ansichten beim Schließen nicht löschen – behält die mit dem Befehl Isolieren erstellten 3D-Ansichten nach dem Schließen des Plugin-Fensters bei.

Grafiküberschreibungen beim Schließen rücksetzen – setzt beim Schließen des Plugin-Fensters die mithilfe des Plugins vorgenommenen Grafiküberschreibungen der Elemente zurück.

Warnungen ausschließen – ermöglicht es, Warnungen, die nicht verarbeitet werden müssen, aus der Warnungsliste auszublenden.

Zum Ausschließen von Warnungen wird eine Liste von Ausdrücken verwendet. Die Suche erfolgt ohne Berücksichtigung der Groß-/Kleinschreibung und anhand einer Teilübereinstimmung. Eine Warnung wird ausgeschlossen, wenn sie mindestens einen Ausdruck aus der Liste enthält. Es werden sowohl einzelne Wörter als auch vollständige Ausdrücke unterstützt. Geben Sie einen Ausdruck in das Feld ein und klicken Sie auf , um ihn zur Ausnahmeliste hinzuzufügen. Um einen einzelnen Ausdruck aus der Liste zu entfernen, verwenden Sie .

Eine Warnung kann auch direkt aus der Hauptliste ausgeschlossen werden. Verwenden Sie dazu die Schaltfläche neben einer einzelnen Warnung oder Warnungsgruppe.

Ausnahmeliste löschen – entfernt alle hinzugefügten Ausdrücke aus der Ausnahmeliste.
